Beschreibung
Reflex Ausdehnungsgefäß G MAG 1000/1000, 1000L, 10 bar, mit Besichtigungsöffnung, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich für geschlossene Heiz- und Kühlwassersysteme und ist mit einer langlebigen Epoxidharzbeschichtung versehen. Typische Einsatzbereiche sind Zentralheizungen und Kühlsysteme, bei denen eine zuverlässige Druckkompensation erforderlich ist.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit einer Besichtigungsöffnung ausgestattet, die ab einem Volumen von 1000 Litern und einem Durchmesser von 1000 mm vorhanden ist.
Welche Schutz- und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden, die eine zusätzliche Überwachung ermöglicht. Füße sorgen für eine stabile vertikale Aufstellung.
Für welche Betriebsbedingungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 % geeignet. Der maximale Arbeitsdruck beträgt 10 bar, wobei der Vordruck bei 2 bar liegt.
Wie sind die Anschlüsse und die Platzierung des Gefäßes gestaltet?

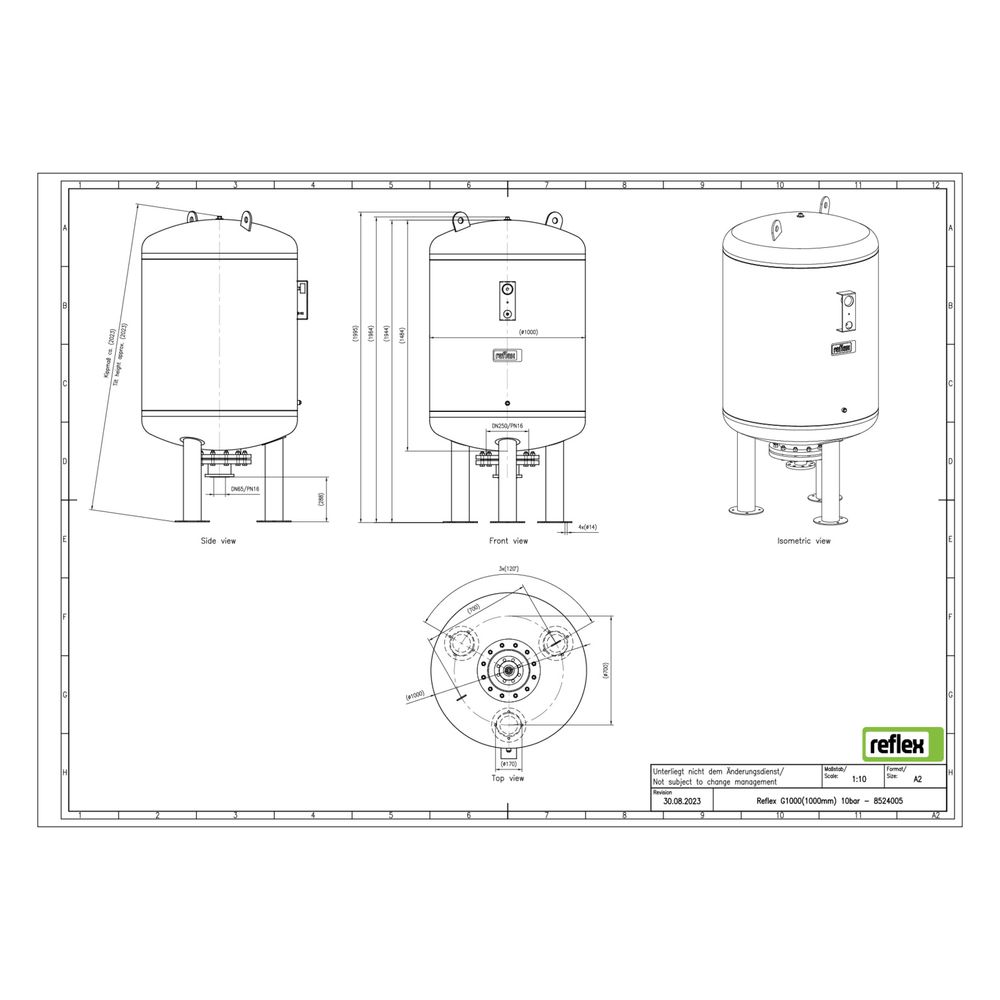

Das Gefäß ist für eine vertikale Aufstellung vorgesehen und verfügt über Außengewindeanschlüsse mit einem Nenndurchmesser von DN 65. Der Durchmesser des Gefäßes beträgt 1000 mm, die Bauhöhe 2001 mm und das Kippmaß 2023 mm. Die Druckstufe der Flanschanschlüsse entspricht PN 16.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Vordruck: 2 bar
- Durchmesser: 1000 mm
- Bauhöhe: 2001 mm
- Kippmaß: 2023 mm
- Anschluss: Außengewinde, DN 65
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Farbe: grau
Das Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 bietet eine robuste und wartungsfreundliche Lösung für die Druckkompensation in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 1000 Litern, einem maximalen Betriebsdruck von 10 bar und einer austauschbaren Vollmembran erfüllt es die Anforderungen moderner Anlagen zuverlässig und sicher.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8524005 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8524005 |
| Bauhöhe | 2001,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705111594 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 355 kg |
| Kippmaß | 2023,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
