Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 168,3mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider TW 168,3 mm R ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider, der speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe entwickelt wurde. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser und Wasser-Glykol-Gemische bis zu 50 % Mischungsverhältnis schützt dieses Gerät empfindliche Anlagenkomponenten vor schädlichen Partikeln und Gasblasen. Die Ausführung mit Schweißstutzen und Wartungsflansch ermöglicht eine einfache Integration und Wartung in horizontalen Rohrleitungen.

Wie funktioniert der Extwin Schmutzabscheider?

Der Extwin nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Diese Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter (Exvoid-T) mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Gleichzeitig entfernt der Schmutzabscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium, was die Betriebssicherheit und Effizienz der Heiz- und Kühlsysteme erhöht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Systemen konzipiert und eignet sich für Heiz- und Kühlkreisläufe. Er kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Wie erfolgt die Reinigung und Wartung?

Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht. Der integrierte Wartungsflansch erlaubt einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Diese Merkmale sorgen für eine wartungsfreundliche Handhabung und eine lange Lebensdauer des Geräts.

Welche technischen Merkmale zeichnen den Extwin aus?

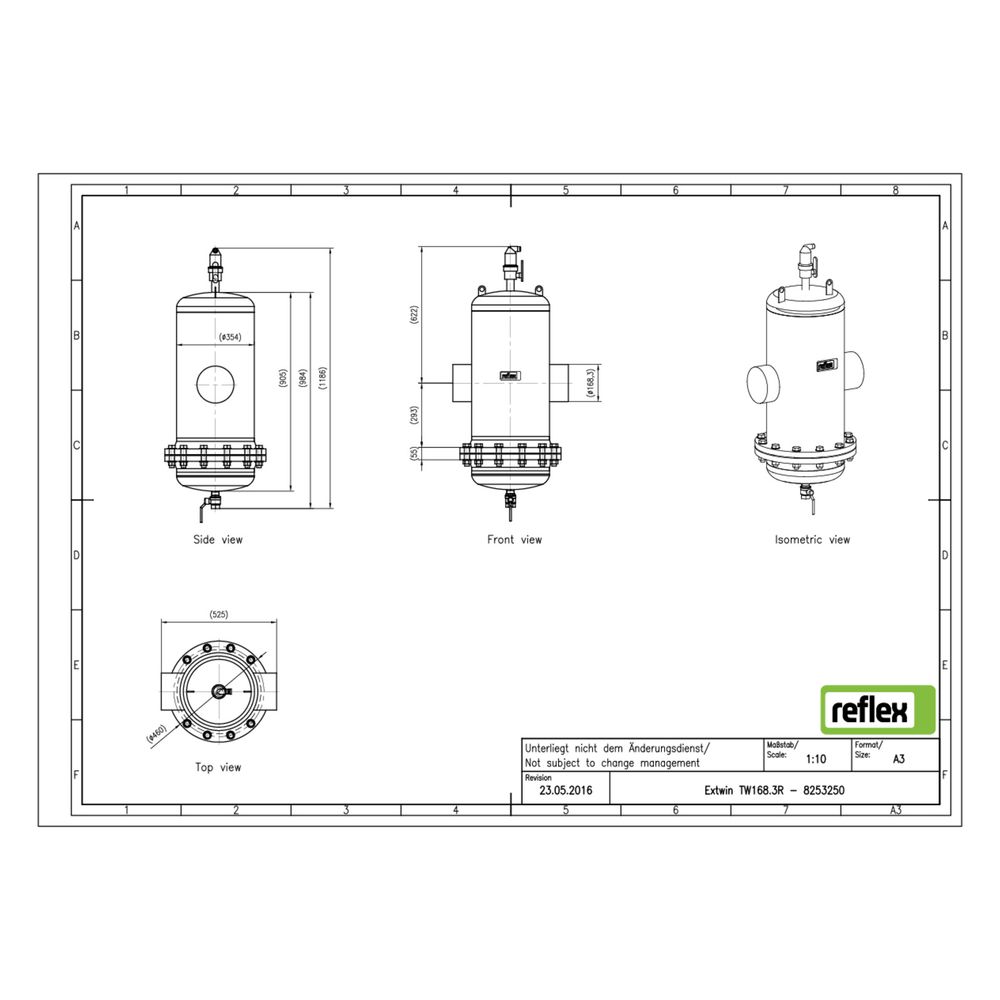

Der Schmutzabscheider ist aus robustem Stahl gefertigt und verfügt über einen Rohraußendurchmesser von 168,3 mm. Die Baulänge beträgt 525 mm, und der Nenndurchmesser ist 6 Zoll (150 mm). Mit einem Kvs-Wert von 487,6 und einer Durchflussleistung von 0,10 bis 108 m³/h ist der Extwin für eine breite Palette von Systemgrößen geeignet. Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip zur effektiven Partikelabscheidung.

Technische Daten

• Rohraußendurchmesser: 168,3 mm
• Baulänge: 525 mm
• Nenndurchmesser: 6 Zoll (150 mm)
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximales Glykol-Mischungsverhältnis: 50 %
• Partikelabscheidung ab: 5,0 Mikrometer
• Kvs-Wert: 487,6
• Durchflussleistung: 0,10 bis 108 m³/h
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW 168,3 mm R bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung stellt er eine effiziente Lösung zur Optimierung und zum Schutz von Systemkreisläufen dar. Die technischen Eigenschaften wie der maximale Arbeitsdruck von 10 bar und die hohe Durchflussleistung ermöglichen eine flexible Einsetzbarkeit in verschiedenen Anwendungen.
