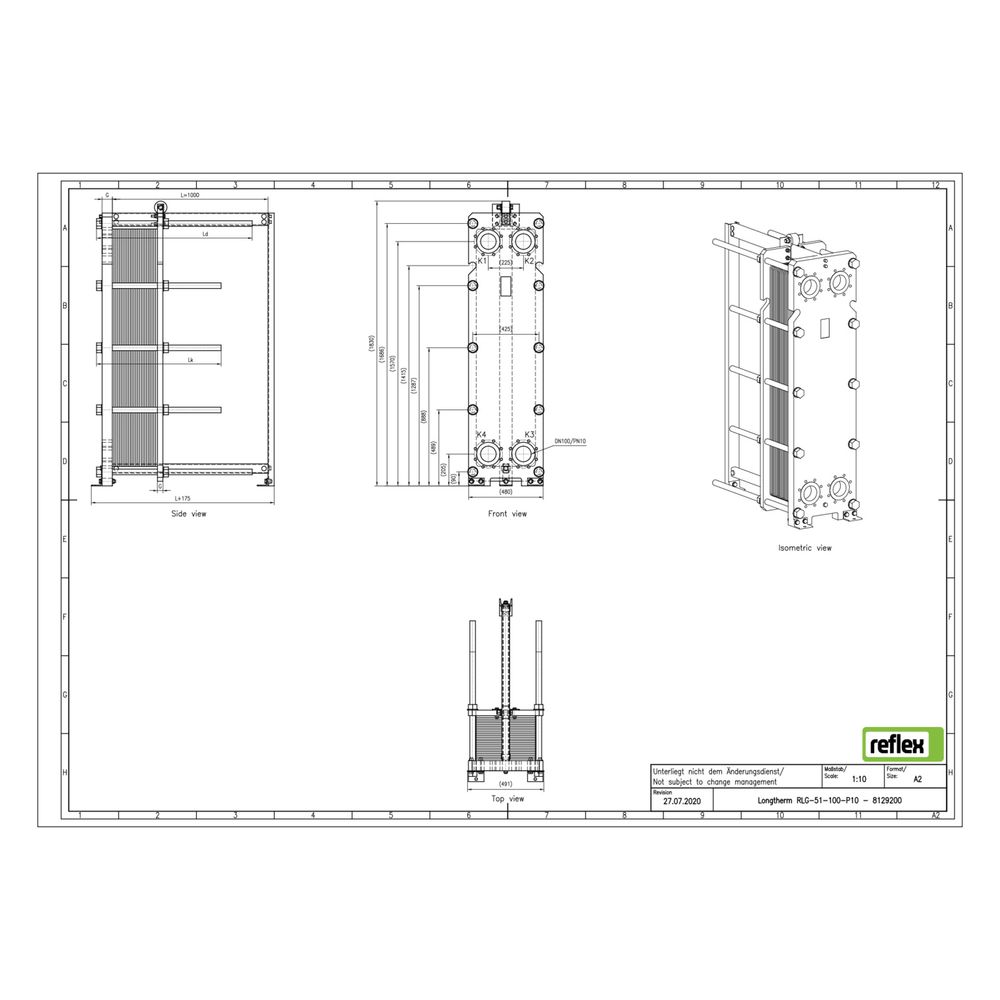

Reflex Longtherm Plattenwärmetauscher RLG-51-100, geschraubt, 100 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-51-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine robuste und wartungsfreundliche Bauweise.
Welche Kanalformen und Strömungseigenschaften sind vorhanden?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese unterschiedlichen Kanalformen optimieren den Wärmeaustausch und die hydraulischen Eigenschaften je nach Anforderung.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 am Primäranschluss. Die Baumaße betragen 480 mm in der Länge, 1824 mm in der Höhe und 1145 mm in der Tiefe. Das Plattenmaterial besteht aus rostfreiem Stahl. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Er ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff Platten: rostfreier Stahl
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Nenndurchmesser primär: DN 100
- Maximaler Arbeitsdruck: 10 bar
- Dichtungen: NBR-Butyl (klebefrei)
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RLG-51-100 bietet eine effiziente und flexible Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der Möglichkeit zur Erweiterung und einfachen Reinigung ist er für anspruchsvolle industrielle Anwendungen geeignet. Die technischen Eigenschaften wie 100 Platten, ein maximaler Arbeitsdruck von 10 bar und die Zulassung nach Druckgeräterichtlinie unterstreichen seine Qualität und Einsatzfähigkeit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8129200 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8129200 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705221132 |
| Geeignet für Dämmschale | nein |
| Gewicht | 716 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
