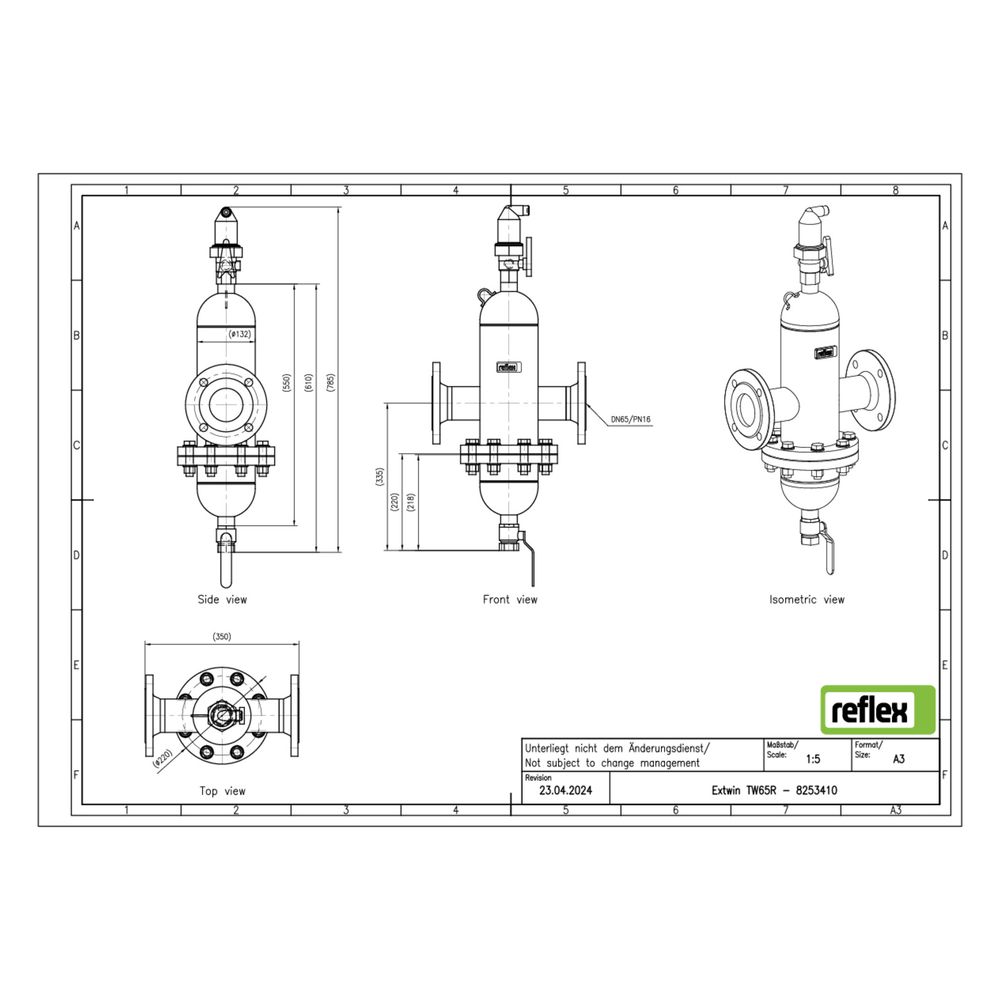

Bild öffnenReflex Extwin TW 65 R Mikroblasen-/Schmutzabscheider mit Flansch
Artikelnr: 8253410
EAN: 4036705119224
UVP: 3.630,69 €
2.489,90 €
Lieferung per Paket
Versandkosten & Lieferinformationen
Versand innerhalb 12 –
18 Werktagen
Di. 07. Oktober 25 –
Di. 14. Oktober 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf
Anfrage
Reflex Extwin TW 65 R Mikroblasen-/Schmutzabscheider mit Flansch
Sollen empfindliche Geräte an Hochpunkten geschützt werden, bieten sich Extwin an, die sowohl Schlamm als auch Mikroblasen abscheiden.
Ausführungen:
-
Messing mit Gewinde, DN 20 auch mit Klemmringanschluss
-
Stahl mit Schweiß- oder Flanschanschluss
-
Stahl mit Revisionsöffnung und Schweiß- oder Flanschanschluss
Extwin
Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement Flowpac bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.
Armatur für die Entfernung von Partikeln ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.
Wartungsflansch für einfachen Gehäusezugang bei Reinigungs- und Revisionsarbeiten.
Weiterlesen
Downloads
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Hersteller
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253410 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253410 |
| Ausführung | horizontal |
| Auslaufhahn | ja |
| Baulänge | 350,00 |
| BIM-LINK | https://bim.reflex-winkelmann.com/Reflex/DE/de_DE/library/product/Extwin-Revisionsflansch/8253410 |
| Durchflussleistung | 0,10 |
| EAN-13 | 4036705119224 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Gewicht | 22 kg |
| Kvs-Wert | 121,70 |
| Max Arbeitsdruck | 10,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 |
| Mit automatischem Entlüfter | ja |
| Mit integriertem Auffülautomat | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 65 |
| Rohraußendurchmesser | 76,10 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| Werkstoffgüte des Gehäuses | Rst 37.2 (1.0038) |
