Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 76,1mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 76,1 mm R ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Wartungsflansch und Schweißstutzen, eignet sich das Gerät zur Entfernung von Schlamm, Mikroblasen und Partikeln ab 5 Mikrometern. Es ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykolanteil ausgelegt und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?

Der Extwin Schmutzabscheider schützt empfindliche Komponenten an Hochpunkten durch die Kombination aus Schlamm- und Mikroblasenabscheidung. Das optimierte Abscheideelement Flowpac sammelt Gasblasen aus dem Flüssigkeitsstrom, die über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil automatisch und permanent in die Atmosphäre abgegeben werden. So wird die Bildung von Luftansammlungen im System reduziert, was die Betriebssicherheit erhöht.

Wie erfolgt die Entfernung von Schmutzpartikeln?

Der Schmutzabscheider entfernt Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mittels eines speziell gestalteten Einsatzes. Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, ohne dass der Betrieb unterbrochen werden muss. Dies erleichtert die Wartung und sorgt für eine kontinuierliche Systemfunktion.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und nicht für offene Systeme geeignet. Er verarbeitet Wasser sowie Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, der maximale Arbeitsdruck bei 10 bar.

Welche Ausführungen und Materialien sind verfügbar?

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss und Klemmringanschluss (DN 20) sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Das Gehäuse des hier beschriebenen Modells besteht aus Stahl und ist horizontal ausgeführt. Der Rohraußendurchmesser beträgt 76,1 mm.

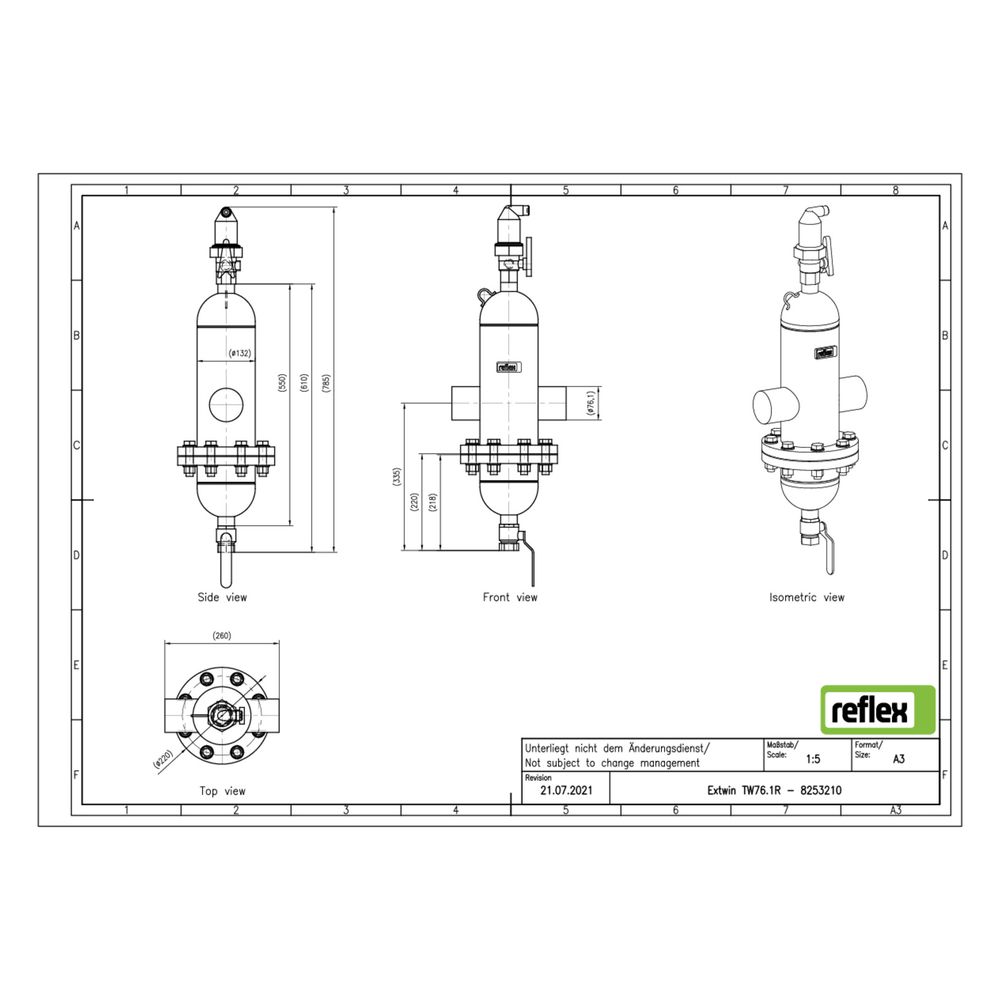

Wie ist der Extwin Schmutzabscheider konstruiert?

Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip. Ein Wartungsflansch ermöglicht einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Die Baulänge beträgt 260 mm, der Kvs-Wert liegt bei 121,7, was auf einen guten Durchfluss hinweist.

Technische Daten

• Rohraußendurchmesser: 76,10 mm
• Nennweite: 2 1/2 Zoll (65)
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 20 m³/h
• Kvs-Wert: 121,7
• Baulänge: 260 mm
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW 76,1 mm R bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C unterstützt er die Systemeffizienz und schützt empfindliche Komponenten durch kontinuierliche Entlüftung und Partikelabscheidung.
