Beschreibung

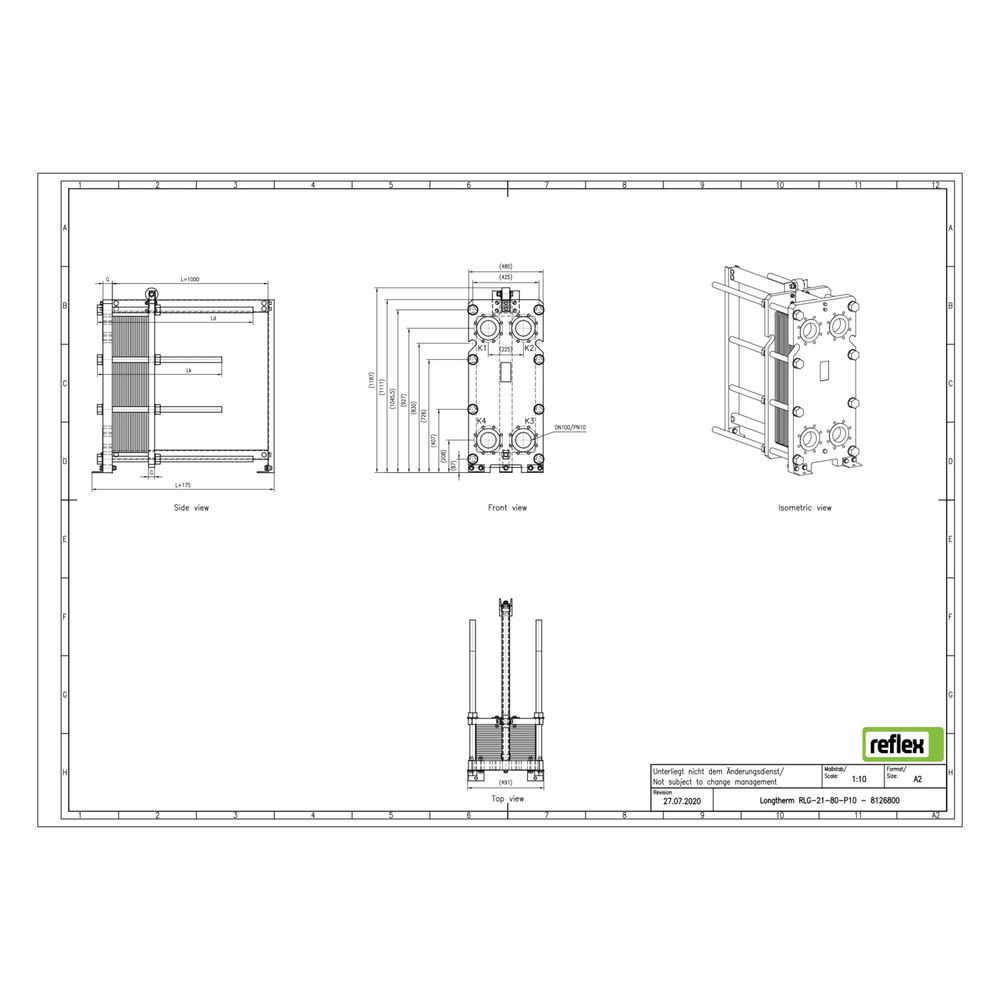

Reflex Longtherm Plattenwärmetauscher RLG-21-80, geschraubt, 80 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-80 ist ein geschraubter Wärmetauscher mit 80 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann bei Bedarf durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind an einer oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert. Die Dichtungen aus klebefreiem NBR-Butyl sorgen für eine sichere Abdichtung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete an veränderte Leistungsanforderungen angepasst werden. Diese Flexibilität macht den Longtherm besonders effizient und wirtschaftlich im Betrieb.
Für welche Betriebsbedingungen ist der Longtherm RLG-21-80 ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 im Primärkreislauf. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was seine Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den Strömungsräumen.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff der Platten: rostfreier Stahl
- Lotmaterial: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-21-80 überzeugt durch seine robuste Edelstahlkonstruktion, die hohe Leistung bei geringem Temperaturunterschied und die flexible Erweiterbarkeit durch zusätzliche Plattenpakete. Mit einem maximalen Arbeitsdruck von 10 bar und einem Nenndurchmesser von DN 100 ist er für anspruchsvolle industrielle Anwendungen geeignet und bietet eine effiziente Wärmeübertragung bei gleichzeitig einfacher Wartung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8126800 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8126800 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705220890 |
| Geeignet für Dämmschale | nein |
| Gewicht | 424,5 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
