Reflex Servitec 95/90 Vakuum-Sprührohrentgasung, bis 220m3, 1,3-7,2 bar, Control Basic

Der Reflex Servitec 95/90 ist eine Vakuum-Sprührohrentgasungseinheit, die speziell für die Entgasung und Nachspeisung in geschlossenen Heiz- und Kühlkreisläufen entwickelt wurde. Mit einem variablen Arbeitsdruck von 1,3 bis 7,2 bar und einer Kapazität für Anlagen bis zu 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die vollautomatische Multifunktionseinheit kombiniert Entgasung, hydraulischen Abgleich und Nachspeisesteuerung in einem modularen, bodenstehenden Rahmensystem.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec 95/90?

Die Entgasung erfolgt über eine Edelstahl-Kreiselpumpe in Verbindung mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr, das mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet ist. Das System arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung, um gelöste und freie Gase aus dem Heiz- oder Kühlwasser zu entfernen. Die Nachspeisung wird über einen betriebssicheren Zweiwegemotorkugelhahn kontrolliert und kann über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal angesteuert werden.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Basic Einheit?

Die Control Basic Steuerung ist eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer zweizeiligen Klartextanzeige für Systemdruck und alle relevanten Betriebs- und Störmeldungen. Die Bedienung erfolgt über eine schmutzunempfindliche Folientastatur. Zur Kommunikation stehen eine RS 485 Schnittstelle, ein potenzialfreier Ausgang zur Sammelmeldung sowie digitale Eingänge für Kontaktwasserzähler und externe Nachspeiseanforderungen zur Verfügung. Die Steuerung ist in einem robusten Kunststoffgehäuse untergebracht und komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet.

Für welche Medien und Mischungsverhältnisse ist die Servitec 95/90 geeignet?

Das Gerät ist für die Entgasung von Wasser und Wasser/Glykolgemischen mit einem Mischungsverhältnis von bis zu 50/50 % ausgelegt. Dadurch ist es flexibel einsetzbar in verschiedenen Heiz- und Kühlkreisläufen, die mit diesen Medien betrieben werden.

Wie ist die Servitec 95/90 konstruiert und installiert?

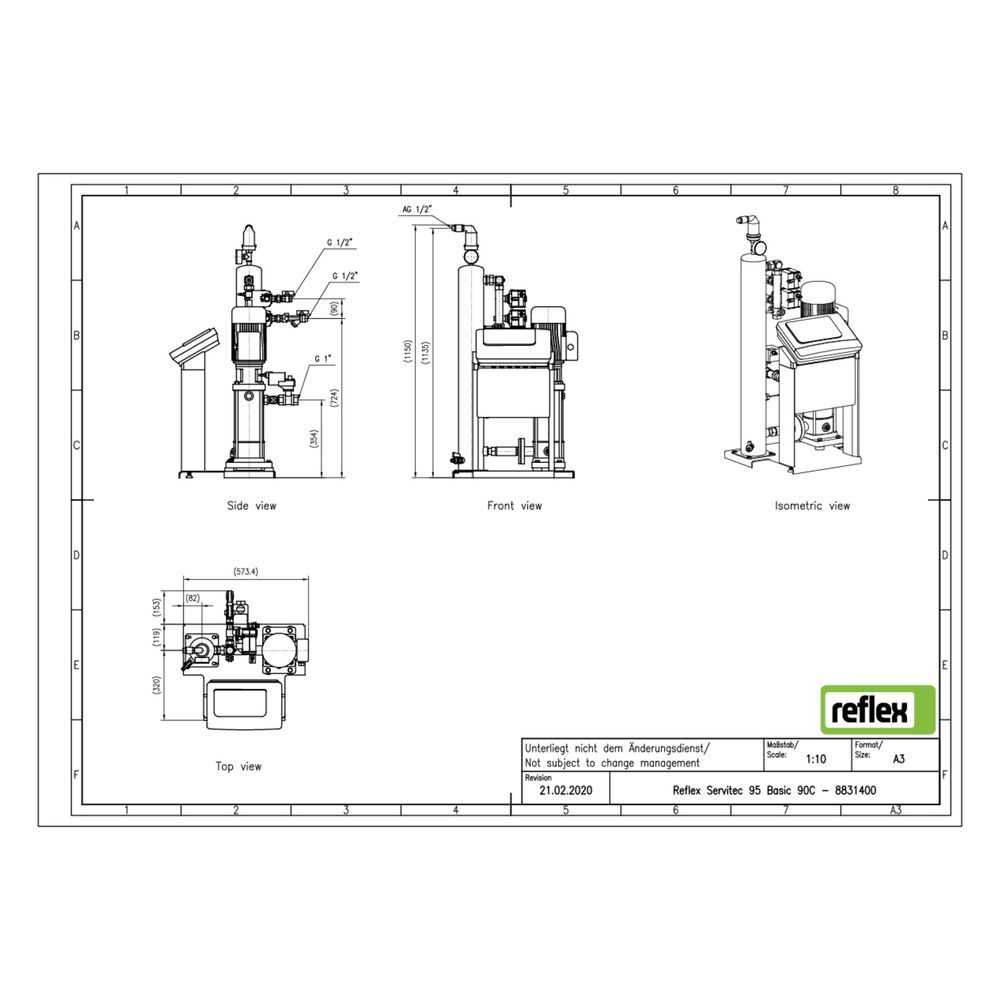

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Basic Steuerung, die ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Das System verfügt über integrierte Absperrungen an den Systemanschlüssen und wird mit Netzanschlusskabel und Netzstecker geliefert. Die kompakte Bauweise mit einer Baulänge von 573 mm, einer Bauhöhe von 1150 mm und einer Bautiefe von 672 mm ermöglicht eine platzsparende Installation.

Technische Daten

• Arbeitsdruck: 1,3 bis 7,2 bar
• Maximales Anlagenvolumen: 220 m³
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 6,8 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz
• Baulänge: 573 mm
• Bauhöhe: 1150 mm
• Bautiefe: 672 mm

Die Reflex Servitec 95/90 bietet eine vollautomatische und selbstoptimierende Lösung zur Entgasung und Nachspeisung in Heiz- und Kühlkreisläufen. Mit ihrer robusten Konstruktion, der präzisen Steuerung und der Eignung für Wasser- und Glykolgemische bis 50 % stellt sie eine zuverlässige Komponente für Anlagen mit einem Volumen bis 220 m³ dar und unterstützt einen variablen Betriebsdruck von 1,3 bis 7,2 bar.
