Reflex Fillcontrol Nachspeisesystem Auto Compact, automatisch, mit Druckerhöhungspumpe und Control Basic

Der Reflex Fillcontrol Nachspeisesystem Auto Compact ist eine kompakte und automatische Lösung zur Druckhaltung und kontrollierten Nachspeisung von Ergänzungswasser in geschlossenen Heiz- und Kühlwassersystemen. Das System ist besonders für Kleinanlagen geeignet, die mit geringem Nachspeisewasserdruck arbeiten, und für den Festeinbau konzipiert. Es bietet eine sichere Füllfunktion bei Erst- und Wiederbefüllung und verfügt über eine integrierte Systemtrennung nach DIN EN 1717 zum Schutz des Trinkwassers.

Wie funktioniert das Nachspeisesystem Fillcontrol Auto Compact?

Das Nachspeisesystem überwacht den Systemdruck in Heiz- und Kühlwasserkreisläufen und steuert die automatische Nachspeisung von Frischwasser. Die Steuerung erfolgt autark über einen integrierten elektronischen Drucksensor, der die Druckerhöhungspumpe aktiviert, wenn der Druck unter den eingestellten Bereich von 1,30 bis 10,00 bar fällt. Die Nachspeisung erfolgt kontrolliert, um eine konstante Druckhaltung zu ermöglichen und das System zuverlässig zu befüllen.

Welche Schutzmechanismen sind integriert?

Das System verfügt über eine integrierte Systemtrennung gemäß DIN 1988-100 und EN 1717, die den Trinkwasserschutz durch einen drucklosen Netztrennbehälter und ein Schwimmerventil sicherstellt. Diese Konstruktion verhindert eine Rückverunreinigung des Trinkwassers und entspricht den geltenden Normen für Nachspeisesysteme.

Wie ist das Gerät aufgebaut und montiert?

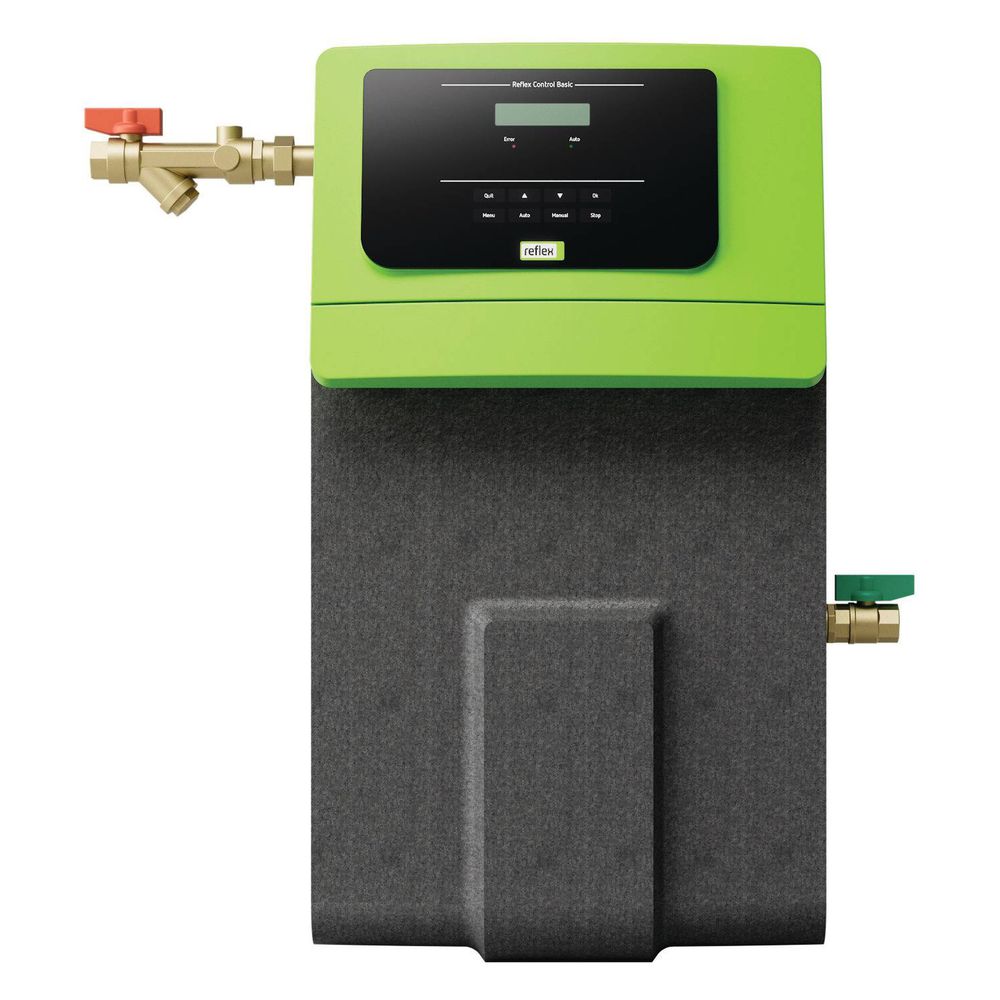

Die kompakte Einheit ist für die Wandmontage ausgelegt und besteht aus einer Steuereinheit mit Hydraulikteil und der ergonomisch angeordneten Control Basic Steuerung. Das Gehäuse aus expandiertem Polypropylen schützt die Komponenten vor Schmutz und ist mit einer abnehmbaren Wartungshaube ausgestattet, die den Zugang für Wartungsarbeiten erleichtert. Die Druckerhöhungspumpe und der elektronische Drucksensor sind in das Hydrauliksystem integriert.

Für welche Anwendungen ist das Nachspeisesystem geeignet?

Das Fillcontrol Auto Compact ist besonders geeignet für Systeme mit geringem Nachspeisewasserdruck und kann in Heiz- und Kühlwassersystemen eingesetzt werden, die eine automatische und kontrollierte Nachspeisung benötigen. Es ist für den Festeinbau vorgesehen und unterstützt die Verwendung von Enthärtungsanlagen, ist jedoch nicht für Vollentsalzung oder pH-Wert-Stabilisierung geeignet.

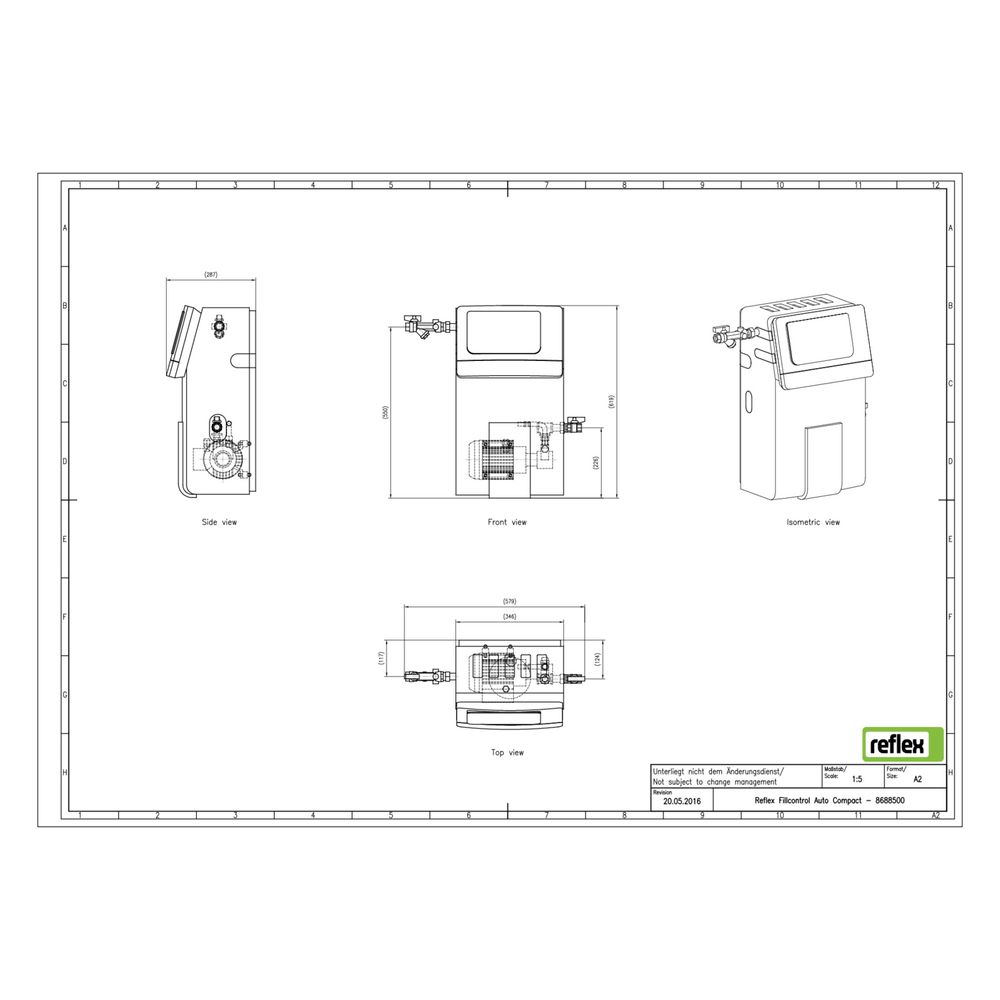

Technische Daten

• Baulänge: 579 mm
• Bauhöhe: 619 mm
• Bautiefe: 287 mm
• Druckbereich: 1,30 bis 10,00 bar
• Maximale Eingangstemperatur: 30 °C
• Maximale Ausgangstemperatur: 30 °C
• Maximaler Arbeitsdruck: 10 bar
• Nachfüllkapazität: 360 l/h
• Nenndurchmesser: 3/8 Zoll (10 mm)
• Mit Systemtrenner: ja
• Mit automatischer Befüllung: ja
• Mit Isolierung: ja
• Geeignet für Enthärtung: ja
• Geeignet für Festeinbau: ja

Das Reflex Fillcontrol Nachspeisesystem Auto Compact bietet eine zuverlässige und platzsparende Lösung zur automatischen Druckhaltung und Nachspeisung in geschlossenen Heiz- und Kühlwassersystemen. Mit integrierter Systemtrennung, elektronischer Steuerung und kompakter Bauweise ist es besonders für Kleinanlagen mit geringem Nachspeisewasserdruck geeignet und unterstützt eine sichere und normgerechte Befüllung. Die technischen Eigenschaften wie der Druckbereich von 1,30 bis 10,00 bar und die Nachfüllkapazität von 360 Litern pro Stunde ermöglichen eine effiziente und bedarfsgerechte Wasserversorgung im System.
