Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 139,7mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider TW 139,7 mm R ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Mit seinem robusten Stahlgehäuse und dem horizontalen Schweißstutzen schützt er empfindliche Geräte an Hochpunkten zuverlässig.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement namens Flowpac. Die gesammelten Luftblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeführt. Zusätzlich entfernt der Abscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Wasser oder Wasser-Glykol-Gemisch.

Welche Bauarten und Anschlüsse sind verfügbar?

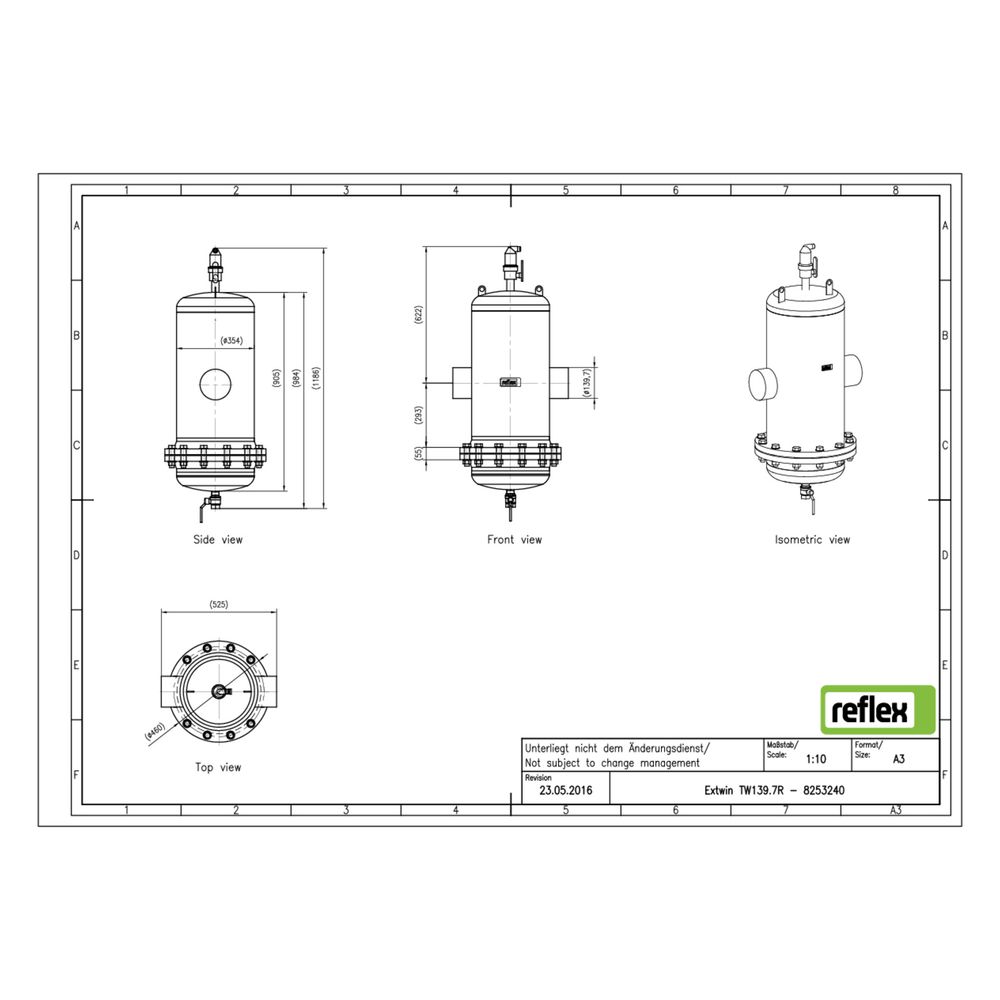

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss DN 20 sowie Stahl mit Schweiß- oder Flanschanschluss. Die hier beschriebene Variante verfügt über einen horizontalen Schweißstutzen mit einem Rohraußendurchmesser von 139,7 mm und einen Wartungsflansch, der den Zugang für Reinigungs- und Revisionsarbeiten erleichtert.

Wie erfolgt die Reinigung und Wartung?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Der Wartungsflansch ermöglicht einen einfachen Gehäusezugang, was Reinigungs- und Revisionsarbeiten erleichtert.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

Technische Daten

• Rohraußendurchmesser: 139,7 mm
• Nennweite: 5 Zoll (125)
• Maximaler Betriebsdruck: 10 bar
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 351,3
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert
• Reinigung während des Betriebs: nicht möglich (Reinigung des Schmutzsammelraums ohne Betriebsunterbrechung)

Der Reflex Extwin Schmutzabscheider TW 139,7 mm R bietet eine zuverlässige Lösung zum Schutz von Heiz- und Kühlsystemen vor Luft, Mikroblasen und Schmutzpartikeln. Mit seiner robusten Bauweise, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung des Schmutzsammelraums ohne Betriebsunterbrechung ermöglicht er eine effiziente Systemfunktion bei einem Betriebsdruck von bis zu 10 bar und einer Durchflussleistung von bis zu 72 m³/h.
