Beschreibung

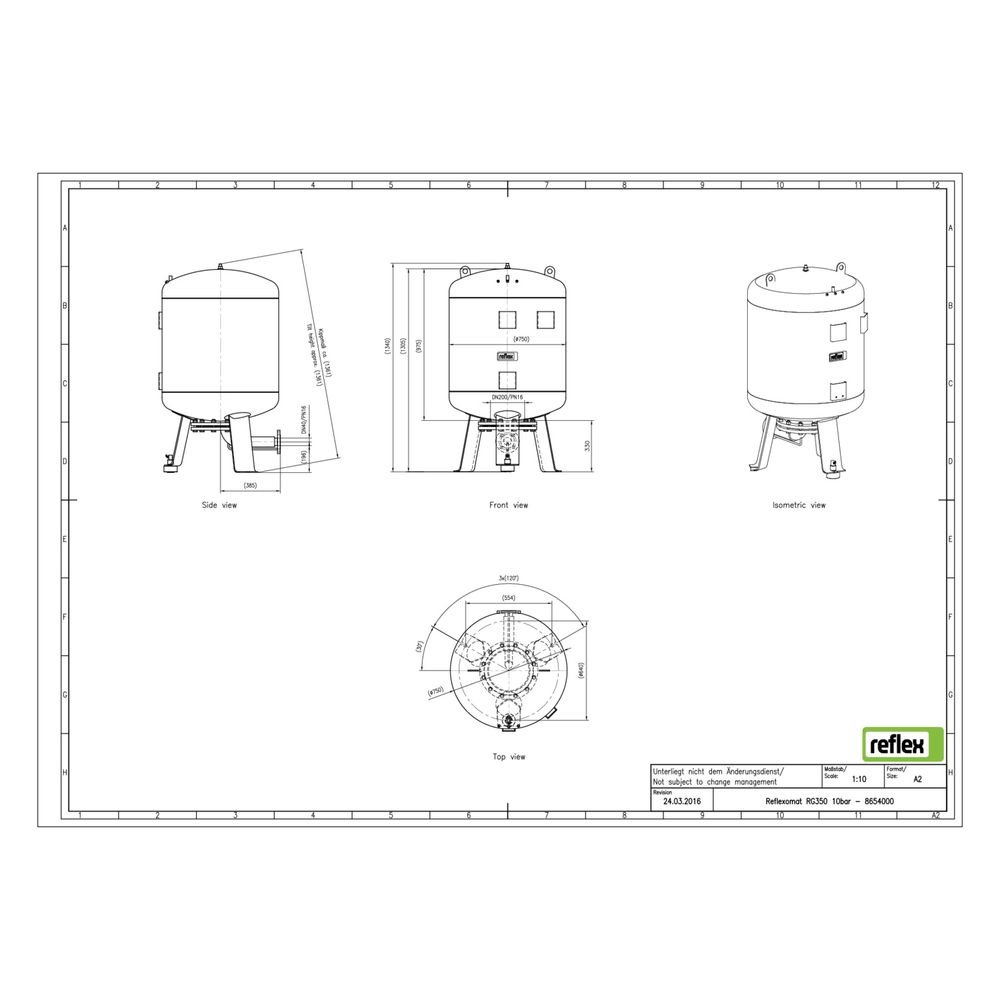

Reflex Reflexomat RG Ausdehnungsgefäß MAG 350, Nennvolumen 350l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 350 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 350 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist grau, stehend mit Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 sowie eine kunststoffbeschichtete Innen- und Außenfläche.
Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?
Das Reflexomat RG dient als Grundgefäß in der kompressorgesteuerten Druckhaltestation Reflexomat, die den Druck in Heiz- und Kühlwassersystemen mit ein oder zwei Kompressoren und einem Luftabströmventil reguliert. Das Ausdehnungsgefäß gleicht Volumenänderungen im System aus und sorgt so für eine stabile Druckhaltung.
Welche Sicherheits- und Ausstattungsmerkmale bietet das Gefäß?
Das Ausdehnungsgefäß ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für die Absicherung sorgt. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung kombiniert ist. Die Membran ist austauschbar, was die Wartung erleichtert.
Welche Normen und Zulassungen erfüllt das Reflexomat RG?
Das Gefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt.
Für welche Einsatzbereiche ist das Reflexomat RG geeignet?
Das Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwasseranlagen ausgelegt und eignet sich besonders für Systeme mit kompressorgesteuerter Druckhaltung. Mit einem Nennvolumen von 350 Litern ist es für mittlere bis größere Anlagen geeignet.
Technische Daten
- Nennvolumen: 350 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 1340 mm
- Durchmesser: 750 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 40
- Rohraußendurchmesser Ausdehnungsanschluss: 48,3 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion
- Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
- Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil
Das Reflexomat RG Ausdehnungsgefäß MAG 350 bietet eine normgerechte und langlebige Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem Nennvolumen von 350 Litern, dem maximalen Betriebsdruck von 10 bar und der austauschbaren Butyl-Vollmembran ist es für den dauerhaften Einsatz in geschlossenen Anlagen ausgelegt und unterstützt eine präzise Druckregelung durch die integrierte Steuereinheit.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8654000 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8654000 |
| Bauhöhe | 1340,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 750,00 |
| EAN-13 | 4036705112515 |
| Gewicht | 250 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
