Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 6l, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 6 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein graues Zubehörprodukt aus der Serie Vorschaltgefäß V. Es schützt die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur oder Kondensatbildung im Gasraum bei systembedingten Medientemperaturen über 70 °C oder unter 0 °C. Typische Einsatzbereiche sind Heiz- und Kühlwasseranlagen, insbesondere bei Temperaturen außerhalb des üblichen Bereichs.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß wird vor Membran-Druckausdehnungsgefäßen installiert, um die Membran vor schädlichen Temperaturbedingungen zu bewahren. Es verhindert Übertemperatur und Kondensatbildung im Gasraum, die bei Medientemperaturen größer 70 °C oder kleiner 0 °C auftreten können, und trägt so zur Verlängerung der Lebensdauer der Membran bei.
Für welche Anwendungen ist das Reflex V geeignet?
Das Vorschaltgefäß ist für den Einsatz in Heiz- und Kühlwasseranlagen konzipiert. Es kann auch als Heiz- oder Kühlwasserpufferspeicher verwendet werden. Die Eignung für Zentralheizungen und Kühlen sowie eine maximale Glykol-Mischung von 50 % machen es vielseitig einsetzbar. Es ist nicht für Leitungswasser geeignet.
Welche technischen Merkmale und Ausstattungen bietet das Produkt?

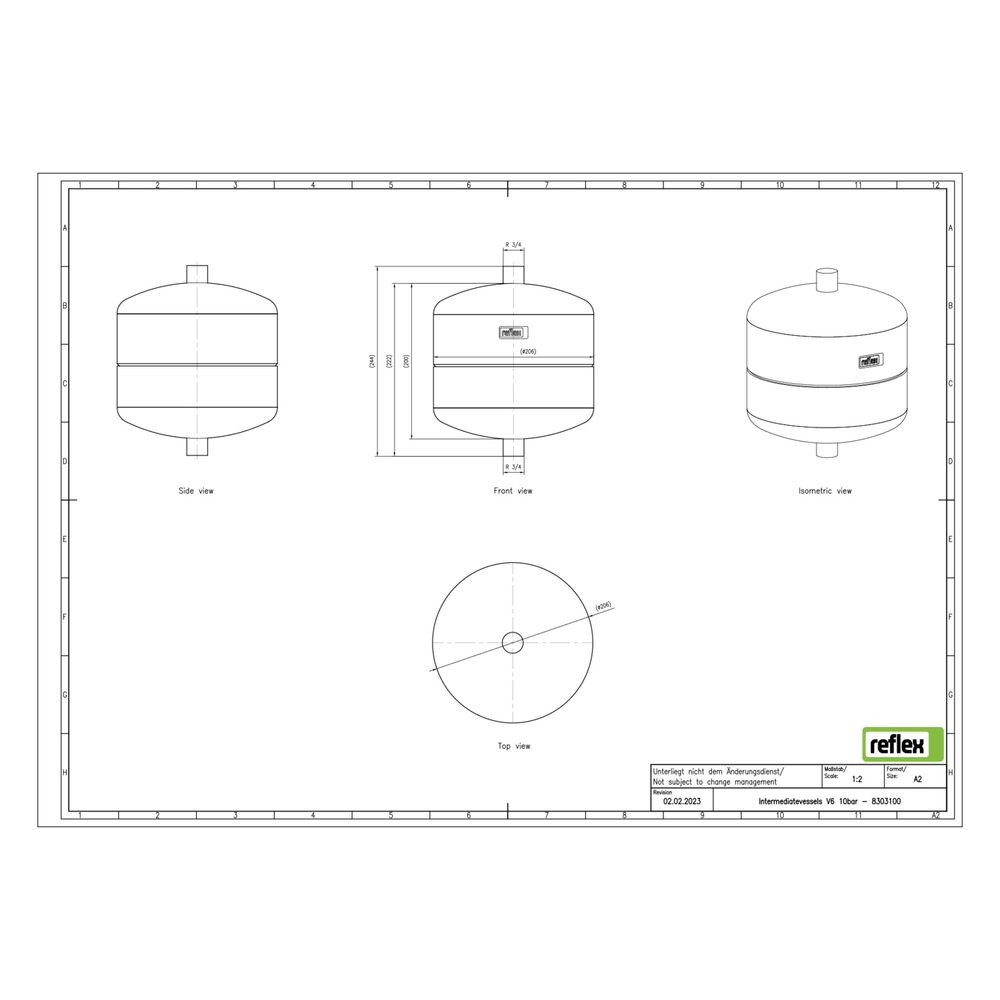

Das graue Vorschaltgefäß verfügt über eine langlebige Epoxidharzbeschichtung und ist ohne Membran ausgeführt. Es besitzt kein Sicherheitsventil, kein Manometer und kein Befestigungsmaterial. Die Bauhöhe beträgt 244 mm, der Durchmesser 206 mm, und das Kippmaß liegt bei 319 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Das Gefäß ist für die vertikale Platzierung vorgesehen und besitzt keine Füße oder feste Wandstütze.
Welche Normen und Richtlinien erfüllt das Reflex V Vorschaltgefäß?
Das Vorschaltgefäß entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU, Artikel 4 Absatz 3, und ist als Druckgerät klassifiziert.
Technische Daten
- Nenninhalt: 6 Liter
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Grau
- Bauhöhe: 244 mm
- Durchmesser: 206 mm
- Kippmaß: 319 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Geeignet für: Zentralheizung, Kühlen
- Mit Membran: Nein
- Mit Sicherheitsventil: Nein
- Mit Manometer: Nein
- Mit Füßen: Nein
- Platzierung: Vertikal
Das Reflex V Vorschaltgefäß bietet zuverlässigen Schutz für Membran-Druckausdehnungsgefäße bei extremen Medientemperaturen und ist vielseitig in Heiz- und Kühlkreisläufen einsetzbar. Mit einem Nenninhalt von 6 Litern und einem maximalen Arbeitsdruck von 10 bar erfüllt es die Anforderungen an ein robustes und langlebiges Zubehör für moderne Haustechniksysteme.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303100 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303100 |
| Bauhöhe | 244,00 |
| Durchmesser | 206,00 |
| EAN-13 | 4036705181092 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 7 kg |
| Kippmaß | 319,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
