Beschreibung
Reflex Reflexomat RG Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 1500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen, in denen eine kompressorgesteuerte Druckhaltung erforderlich ist. Das stehende Gefäß verfügt über eine robuste Fußkonstruktion und eine austauschbare Butyl Vollmembran nach DIN EN 13831.
Wie ist das Reflexomat RG Ausdehnungsgefäß aufgebaut?
Das Ausdehnungsgefäß ist innen und außen kunststoffbeschichtet, um Korrosionsschutz zu ermöglichen. Es ist mit einem bauteilgeprüften Luftsicherheitsventil zur Gefäßabsicherung ausgestattet. Seitlich befindet sich eine angeschweißte Muffe zum Anschluss eines Membranbruchmelders. Zudem ist ein Messumformer für die Niveaumessung integriert, der eine präzise Überwachung des Füllstands ermöglicht.
Für welche Anwendungen ist das Reflexomat RG geeignet?
Das Gefäß ist als Grundgefäß für Reflexomat kompressorgesteuerte Druckhaltestationen konzipiert und findet Anwendung in geschlossenen Heiz- und Kühlwasseranlagen. Es unterstützt die Druckhaltung und gleicht Volumenschwankungen des Mediums aus. Die Konstruktion entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Welche technischen Eigenschaften zeichnen das Ausdehnungsgefäß aus?

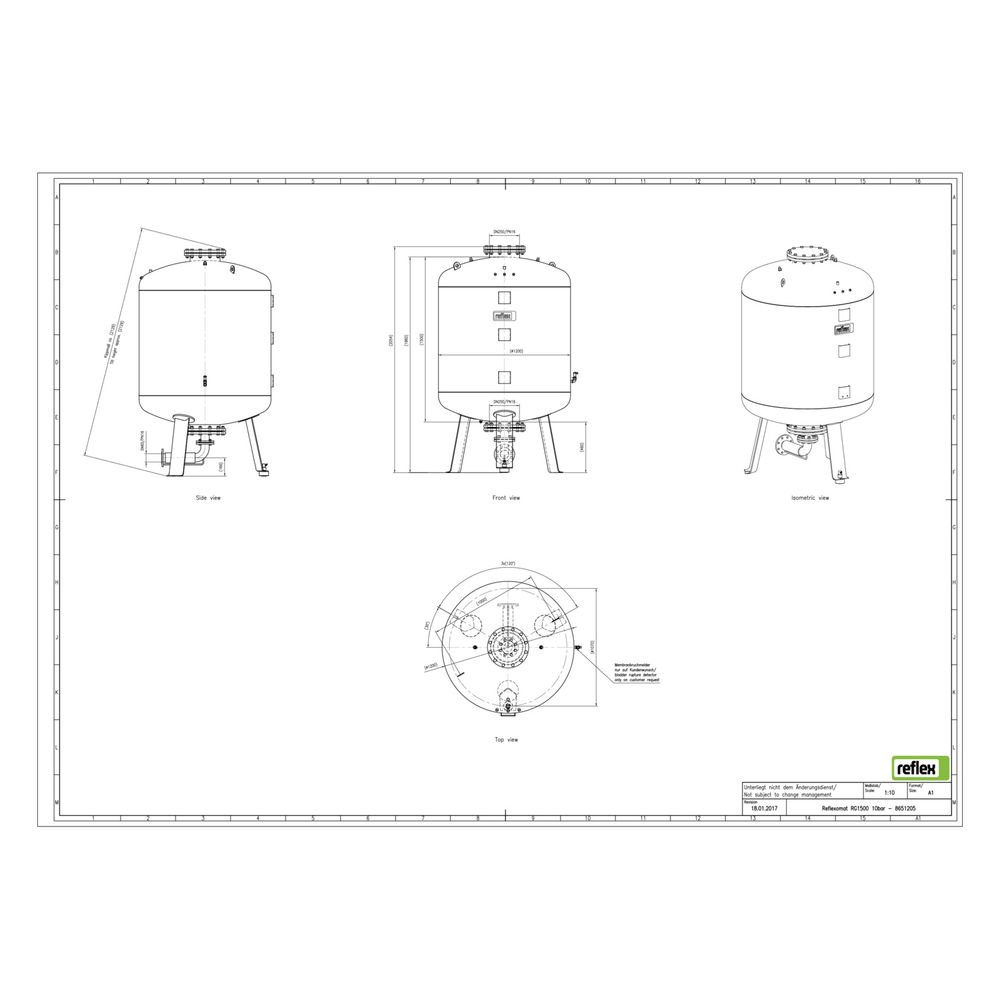

Das Gefäß hat eine Bauhöhe von 2054 mm und einen Durchmesser von 1200 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt. Die Druckstufe ist mit PN 10 angegeben, entsprechend einem maximalen Arbeitsdruck von 10 bar.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 70 °C
- Bauhöhe: 2054 mm
- Durchmesser: 1200 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Druckstufe: PN 10
Das Reflexomat RG Ausdehnungsgefäß MAG 1500 bietet eine normgerechte und robuste Lösung für die Druckhaltung in Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen, der hochwertigen Membran und den integrierten Sicherheits- und Überwachungsfunktionen unterstützt es einen stabilen und effizienten Betrieb bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8651205 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8651205 |
| Bauhöhe | 2054,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113147 |
| Gewicht | 494 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
