Reflex Ausdehnungsgefäß G MAG 800, 800L, 16 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 800 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und zeichnet sich durch seine stehende Bauweise sowie die langlebige Epoxidharzbeschichtung aus. Das Gefäß ist geeignet für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent.
Wie ist das Reflex G 800 Ausdehnungsgefäß konstruiert?

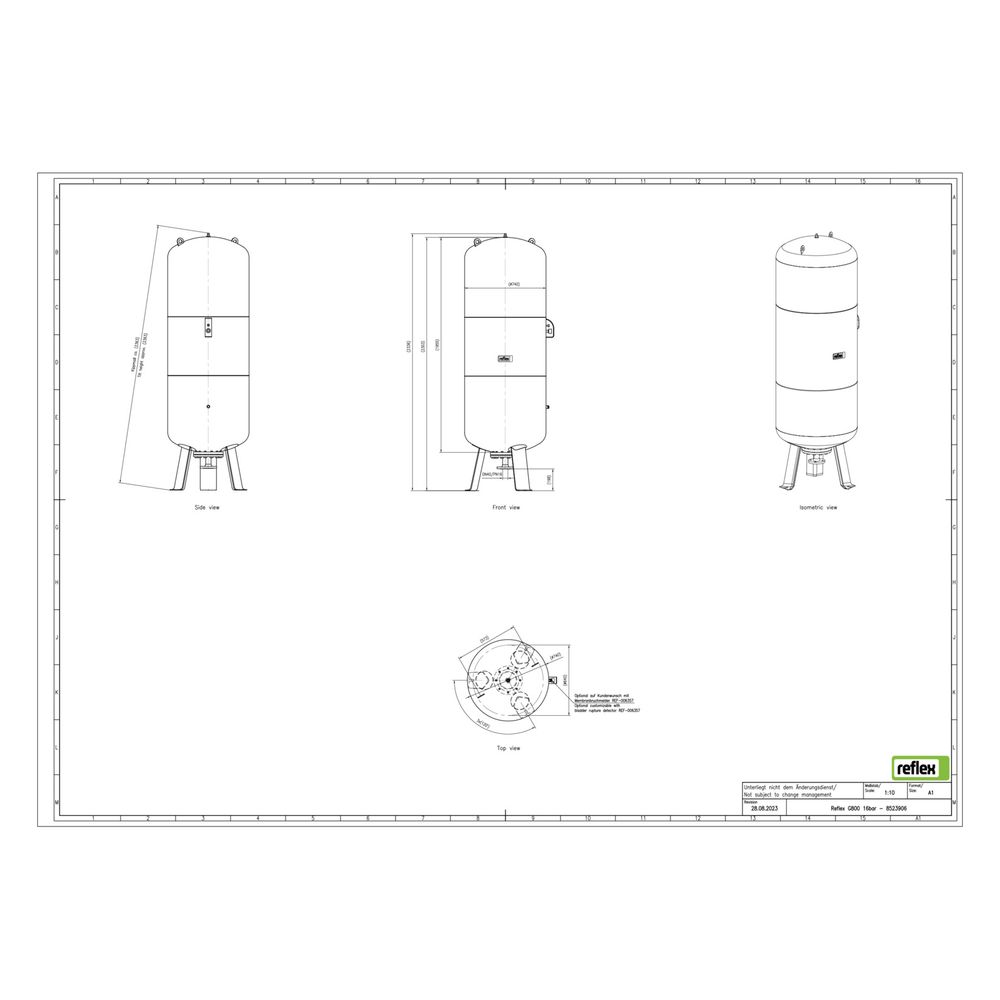

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die nach DIN EN 13831 gefertigt ist. Diese Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster. Die stehende Ausführung ist mit Füßen ausgestattet und besitzt einen Durchmesser von 740 mm bei einer Bauhöhe von 2336 mm. Die Oberfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen, die das Gefäß vor Korrosion schützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Reflex G 800 ist mit metrischen Außengewindeanschlüssen ausgestattet, passend für einen Nenndurchmesser des Ausdehnungsanschlusses von DN 40. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Optional kann eine Muffe für einen Membranbruchmelder installiert werden. Die maximale Systemtemperatur beträgt 120 °C, die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Der Vordruck ist auf 2,0 bar eingestellt.
Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G 800 ist für Heiz- und Kühlsysteme mit geschlossenen Wasserkreisläufen ausgelegt. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen. Das Gefäß eignet sich für Systeme mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent und einem maximalen Arbeitsdruck von 16 bar.
Welche Normen und Zulassungen erfüllt das Reflex G 800?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Nennvolumen: 800 l
- Max. Arbeitsdruck: 16 bar
- Vordruck: 2,0 bar
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Mediumtemperaturbereich: -10 °C bis 70 °C
- Anschluss: Außengewinde (metrisch), DN 40
- Bauhöhe: 2336 mm
- Durchmesser: 740 mm
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Ausführung: stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 800 bietet eine robuste und langlebige Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit seiner austauschbaren Vollmembran, der hohen Druckfestigkeit von 16 bar und der widerstandsfähigen Epoxidharzbeschichtung unterstützt es den sicheren Betrieb von Zentralheizungen und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8523906 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8523906 |
| Bauhöhe | 2336,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705110917 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 241 kg |
| Kippmaß | 2366,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
