Reflex Longtherm Plattenwärmetauscher RLG-51-120, geschraubt, 120 Platten, NBR-Dichtungen

Der Reflex Longtherm Plattenwärmetauscher RLG-51-120 ist ein geschraubter Wärmetauscher mit 120 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Anforderungen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.

Welche Kanalformen und Strömungswiderstände sind vorhanden?

Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand entsprechend den Anforderungen der Anwendung.

Welche Materialien und Zulassungen sind relevant?

Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen sind aus NBR-Butyl und klebefrei. Der Rahmen besteht aus Kohlenstoffstahl. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen, was seine Eignung für den Einsatz unter definierten Druckbedingungen bestätigt.

Welche technischen Eigenschaften zeichnen den RLG-51-120 aus?

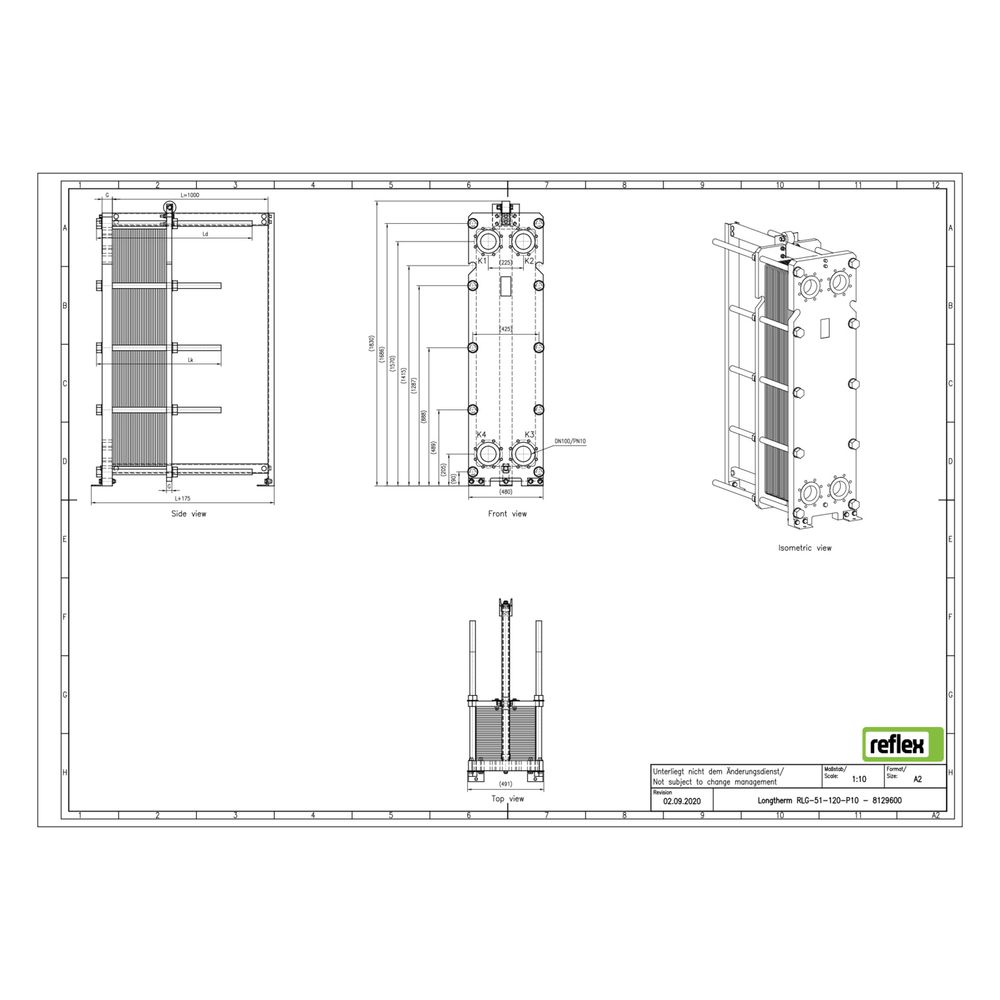

Der Wärmetauscher hat eine Baulänge von 480 mm, eine Bauhöhe von 1824 mm und eine Bautiefe von 1145 mm. Der Nenndurchmesser des primären Anschlusses beträgt DN 100, mit einem Mittenabstand der Anschlüsse von 225 mm. Der maximale Arbeitsdruck liegt bei 10 bar. Das Gerät ist nicht vollversiegelt und verfügt über keine seitliche Anschlussmöglichkeit. Eine Dämmschale ist für dieses Modell nicht vorgesehen.

Technische Daten

• Anzahl der Platten: 120
• Werkstoff der Platten: rostfreier Stahl
• Lotmaterial: Kupfer
• Dichtungen: NBR-Butyl, klebefrei
• Baulänge: 480 mm
• Bauhöhe: 1824 mm
• Bautiefe: 1145 mm
• Nenndurchmesser primär: DN 100
• Mittenabstand Anschlüsse: 225 mm
• Maximaler Arbeitsdruck: 10 bar

Der Reflex Longtherm Plattenwärmetauscher RLG-51-120 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung nach Druckgeräterichtlinie ist er für anspruchsvolle industrielle Anwendungen geeignet. Die Möglichkeit zur einfachen Reinigung und Erweiterung durch zusätzliche Plattenpakete erhöht die Flexibilität und Langlebigkeit des Geräts.
