Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 300 R, mit Wartungsflansch und Flansch, 12-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 300 R, ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Das Gerät aus Stahl mit Flanschanschluss ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen empfindliche Komponenten vor Gasblasen und Schmutzpartikeln geschützt werden müssen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil (Exvoid-T) werden die angesammelten Luft- und Mikroblasen automatisch und dauerhaft in die Atmosphäre abgeführt. Gleichzeitig entfernt der Schmutzabscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Systemwasser, wodurch empfindliche Geräte und Komponenten geschützt werden.

Wie erfolgt die Reinigung und Wartung des Geräts?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Zusätzlich verfügt der Extwin über einen Wartungsflansch, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten bietet. Diese Merkmale erleichtern die Instandhaltung und sorgen für eine dauerhafte Funktionalität des Systems.

Für welche Systeme und Medien ist der Extwin Schmutzabscheider geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50% betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C. Die maximale Durchflussleistung beträgt 405 m³/h, was den Einsatz in größeren Anlagen ermöglicht.

Welche technischen Merkmale zeichnen den Extwin Schmutzabscheider aus?

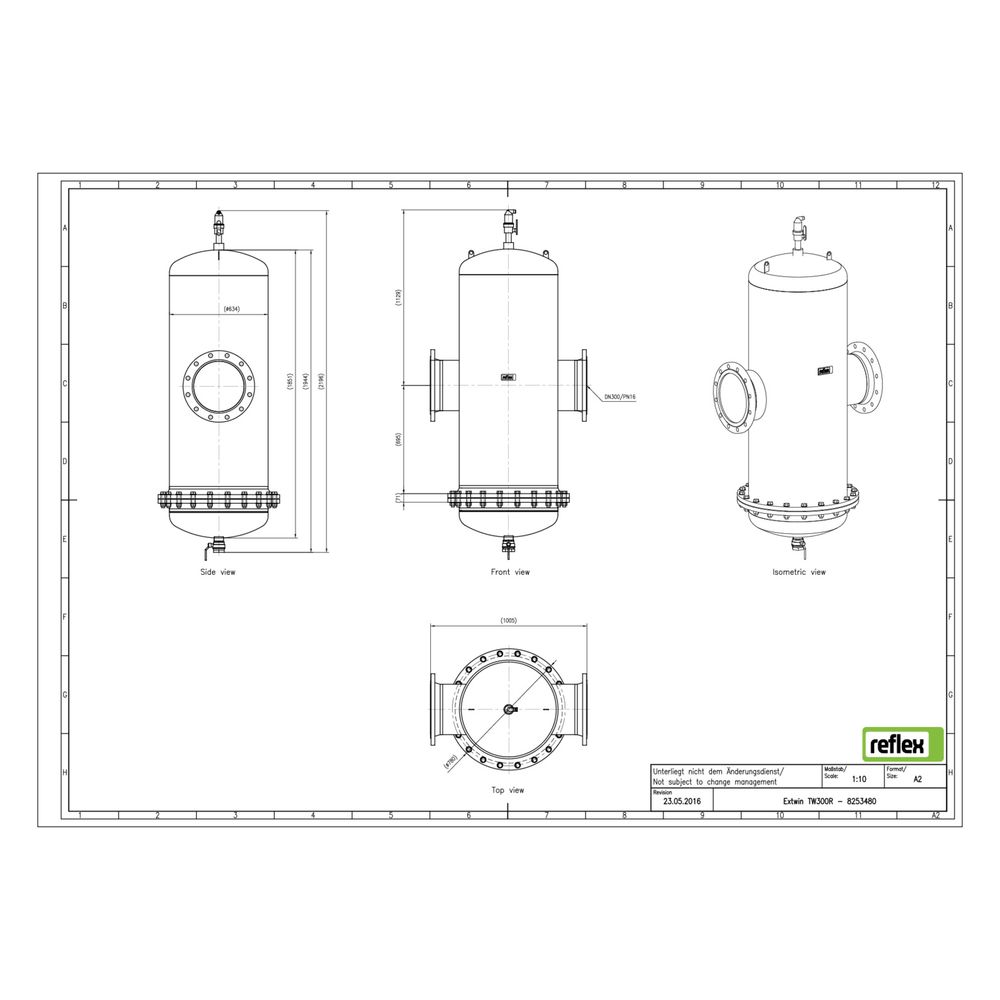

Das Gehäuse des Extwin besteht aus robustem Stahl und ist horizontal ausgeführt. Der Anschluss erfolgt über einen Flansch mit einem Nenndurchmesser von DN 300 und einem Rohraußendurchmesser von 323,90 mm. Der Kvs-Wert beträgt 1696,40, was auf einen geringen Druckverlust und eine hohe Durchflusskapazität hinweist. Das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip zur Unterstützung der Schmutzabscheidung.

Technische Daten

• Anschluss: Flansch
• Nenndurchmesser: DN 300
• Rohraußendurchmesser: 323,90 mm
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 405 m³/h
• Kvs-Wert: 1696,40
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW DN 300 R bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung stellt er eine effiziente Lösung zum Schutz empfindlicher Anlagenteile dar.
