Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 300, mit Flansch, 12-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 300 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen eine zuverlässige Reinigung des Mediums erforderlich ist.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider arbeitet mit einem optimierten Abscheideelement, das Gasblasen aus dem Flüssigkeitsstrom sammelt und über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil automatisch und dauerhaft in die Atmosphäre ableitet. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Kombination aus Mikroblasenabscheidung und Schmutzabscheidung sorgt für eine verbesserte Systemhygiene und schützt empfindliche Komponenten vor Ablagerungen.

Welche Materialien und Anschlüsse sind verfügbar?

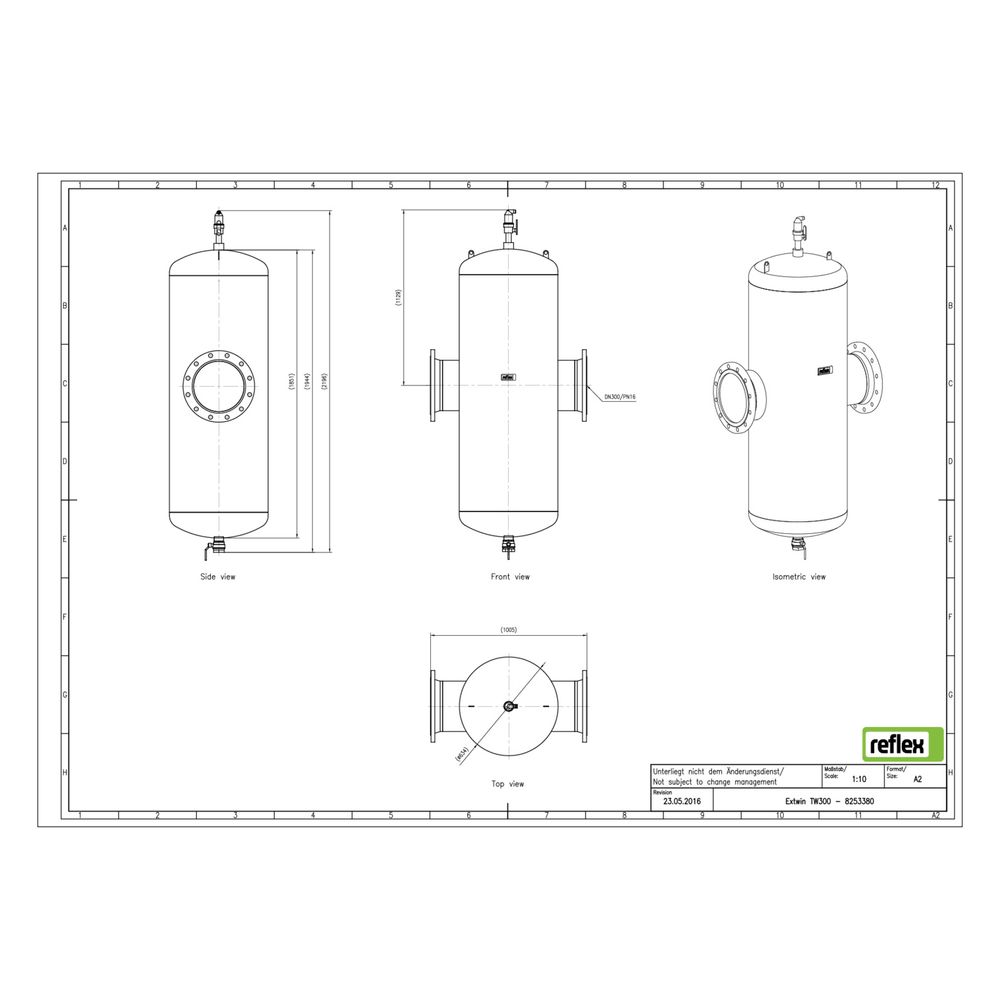

Das Gehäuse des Extwin Schmutzabscheiders besteht aus Stahl und ist in der Ausführung mit Flanschanschluss erhältlich. Die Bauform ist horizontal ausgelegt, der Rohraußendurchmesser beträgt 323,90 mm. Die Armatur ist für den Einsatz in Systemen mit einem Nenndurchmesser von DN 300 konzipiert und verfügt über eine Baulänge von 1005 mm.

Wie wird die Reinigung und Wartung durchgeführt?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Eine Reinigung während des Betriebs ist somit möglich. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel aus dem Fluidstrom zusätzlich zu separieren.

Für welche Medien und Systemtypen ist der Extwin geeignet?

Der Extwin ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 Prozent ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Technische Daten

• Anschluss: Flansch
• Nenndurchmesser: DN 300
• Baulänge: 1005 mm
• Rohraußendurchmesser: 323,90 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 405 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 1696,40
• Ausführung: horizontal
• Werkstoff Gehäuse: Stahl
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW DN 300 bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Möglichkeit, Wasser/Glykolgemische bis 50 Prozent zu verarbeiten, stellt er eine effiziente Lösung zur Verbesserung der Systemhygiene dar. Die robuste Stahlkonstruktion und der Flanschanschluss ermöglichen eine langlebige und sichere Installation.
