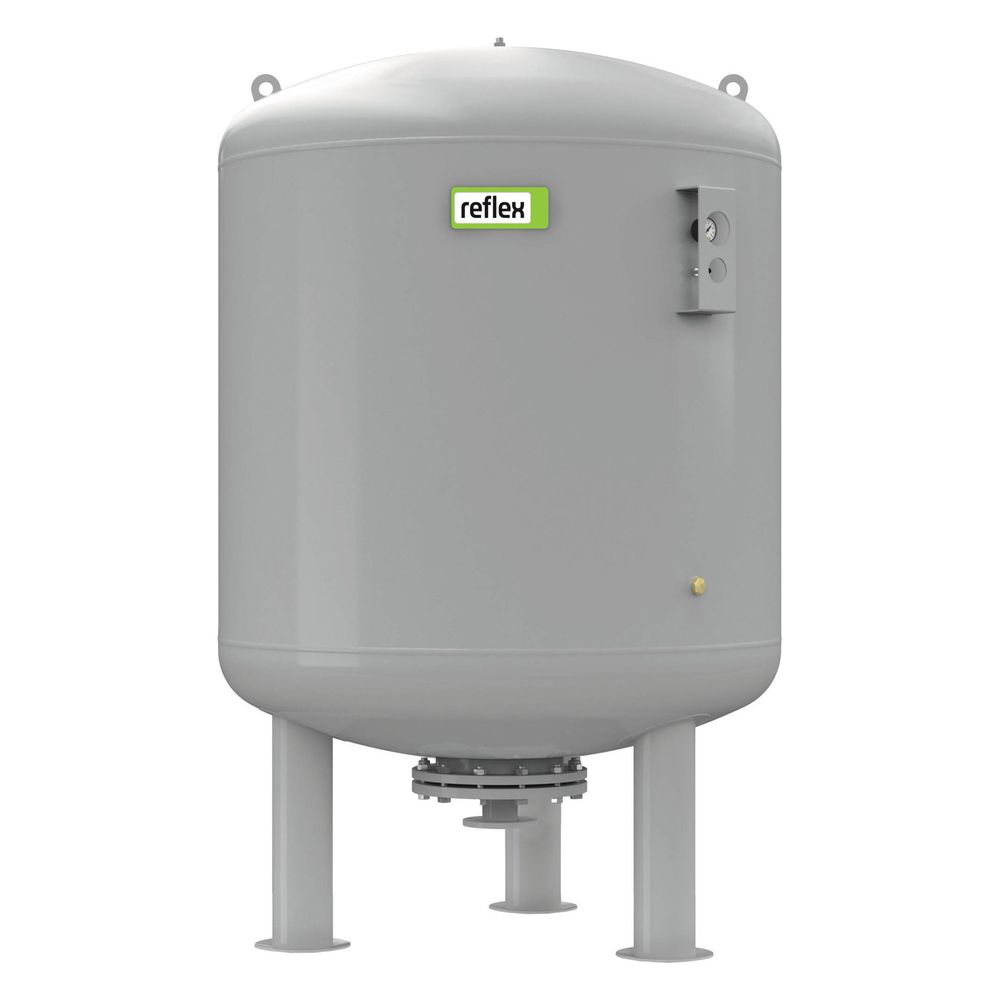

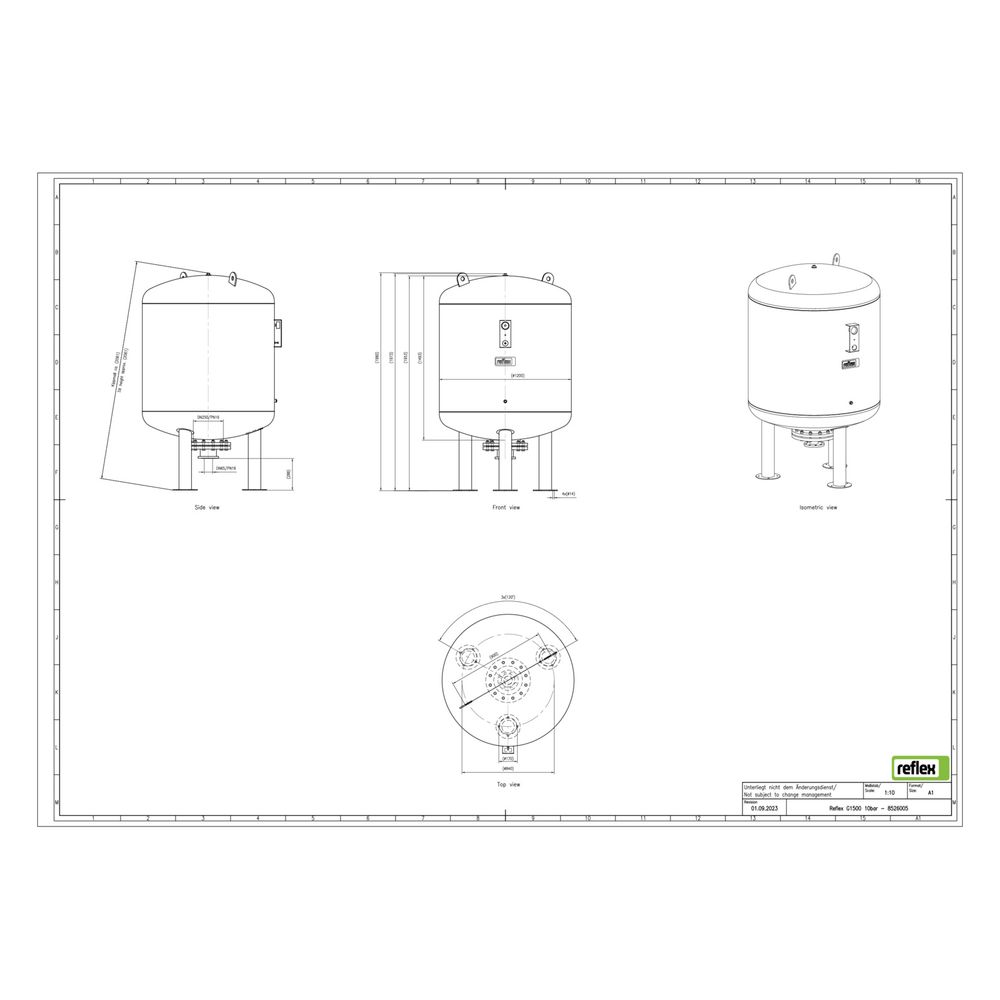

Reflex Ausdehnungsgefäß G MAG 1500, 1500L, 10 bar, stehend, Grau
Das Reflex Reflex G Ausdehnungsgefäß MAG 1500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß eignet sich für Zentralheizungen und Kühlsysteme, bei denen Frostschutzmittel mit einem Anteil von 25 bis 50 Prozent verwendet werden.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die stehende Ausführung ist mit Füßen ausgestattet und besitzt eine langlebige Epoxidharzbeschichtung, die das Gefäß vor Korrosion schützt.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit einem metrischen Außengewindeanschluss ausgestattet. Für das Nennvolumen von 1500 Litern ist ein Flanschanschluss DN 65 mit der Druckstufe PN 16 vorgesehen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden, und ab einem Volumen von 1000 Litern ist eine Besichtigungsöffnung mit einem Durchmesser von 1000 mm integriert.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G MAG 1500 ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln geeignet, die einen Anteil von mindestens 25 bis maximal 50 Prozent aufweisen. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Der Vordruck beträgt 2 bar, und der maximale Arbeitsdruck liegt bei 10 bar.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 10 bar
- Bauhöhe: 1991 mm
- Durchmesser: 1200 mm
- Kippmaß: 2061 mm
- Anschluss: Außengewinde (metrisch), Flansch DN 65/PN 16
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Vordruck: 2 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Max. Systemtemperatur: 120 °C
Das Reflex Reflex G Ausdehnungsgefäß MAG 1500 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit seinem großen Nennvolumen von 1500 Litern, der hohen Druckfestigkeit von 10 bar und der austauschbaren Membran ist es für anspruchsvolle Anwendungen in Zentralheizungen und Kühlsystemen geeignet und unterstützt den Einsatz von Frostschutzmitteln bis zu 50 Prozent.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8526005 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8526005 |
| Bauhöhe | 1991,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705110771 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 410 kg |
| Kippmaß | 2061,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | DE30666633 |
