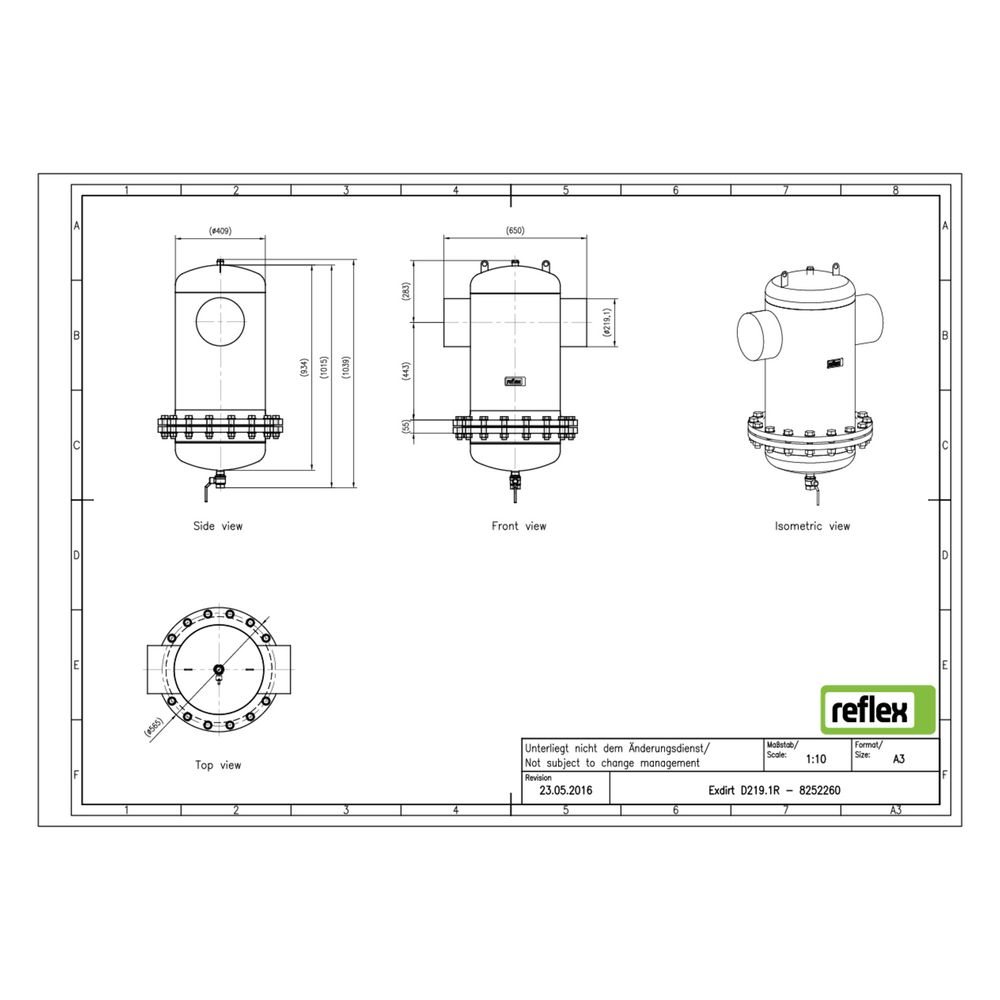

Reflex Exdirt Schmutzabscheider D 219,1mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 219,1 mm R mit Wartungsflansch und Schweißstutzen ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu 50 % geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C trägt er zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem magnetischen Funktionsprinzip, das selbst kleinste schädliche Partikel aus dem Flüssigkeitsstrom abscheidet. Der speziell gestaltete Einsatz ermöglicht die Entfernung von Partikeln ab 5 Mikrometern, wodurch die Anlagenteile vor Ablagerungen geschützt werden. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die Armatur ist für den Einsatz in Systemen mit einer maximalen Mediumtemperatur von 110 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt.

Welche Ausführung und Anschlüsse sind vorhanden?

Der Schmutzabscheider besteht aus Stahl und ist horizontal ausgeführt. Die hier beschriebene Variante verfügt über einen Schweißstutzen und einen Wartungsflansch, der den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten erleichtert.

Wie unterstützt der Wartungsflansch die Instandhaltung?

Der integrierte Wartungsflansch ermöglicht einen einfachen und schnellen Zugang zum Gehäuseinneren, was die Reinigung und Revision des Schmutzabscheiders erleichtert. Dadurch können Wartungsarbeiten effizient durchgeführt werden, ohne dass das System stillgelegt werden muss.

Technische Daten

• Rohraußendurchmesser: 219,1 mm
• Nennweite: 8 Zoll (200)
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximales Glykol-Mischungsverhältnis: 50 %
• Durchflussleistung: 0,10 bis 180 m³/h
• Kvs-Wert: 780,6
• Werkstoff Gehäuse: Stahl
• Ausführung: horizontal
• Reinigung während des Betriebs: möglich
• Funktionsprinzip: magnetisch, Vollstrom mit Beruhigung
• Anschlussart: Schweißstutzen

Der Reflex Exdirt Schmutzabscheider D 219,1 mm R mit Schweißstutzen und Wartungsflansch bietet eine zuverlässige Partikelabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, der Möglichkeit zur Reinigung während des Betriebs und der Eignung für Wasser/Glykolgemische bis 50 % trägt er zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei.
