Beschreibung
Reflex Variomat VG 500 Ausdehnungsgefäß MAG, Nennvolumen 500l, Vollmembran, Grau
Der Reflex Variomat VG 500 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 500 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen in geschlossenen Heizungs- und Kühlanlagen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000.
Wie ist das Reflex Variomat VG 500 Ausdehnungsgefäß konstruiert?

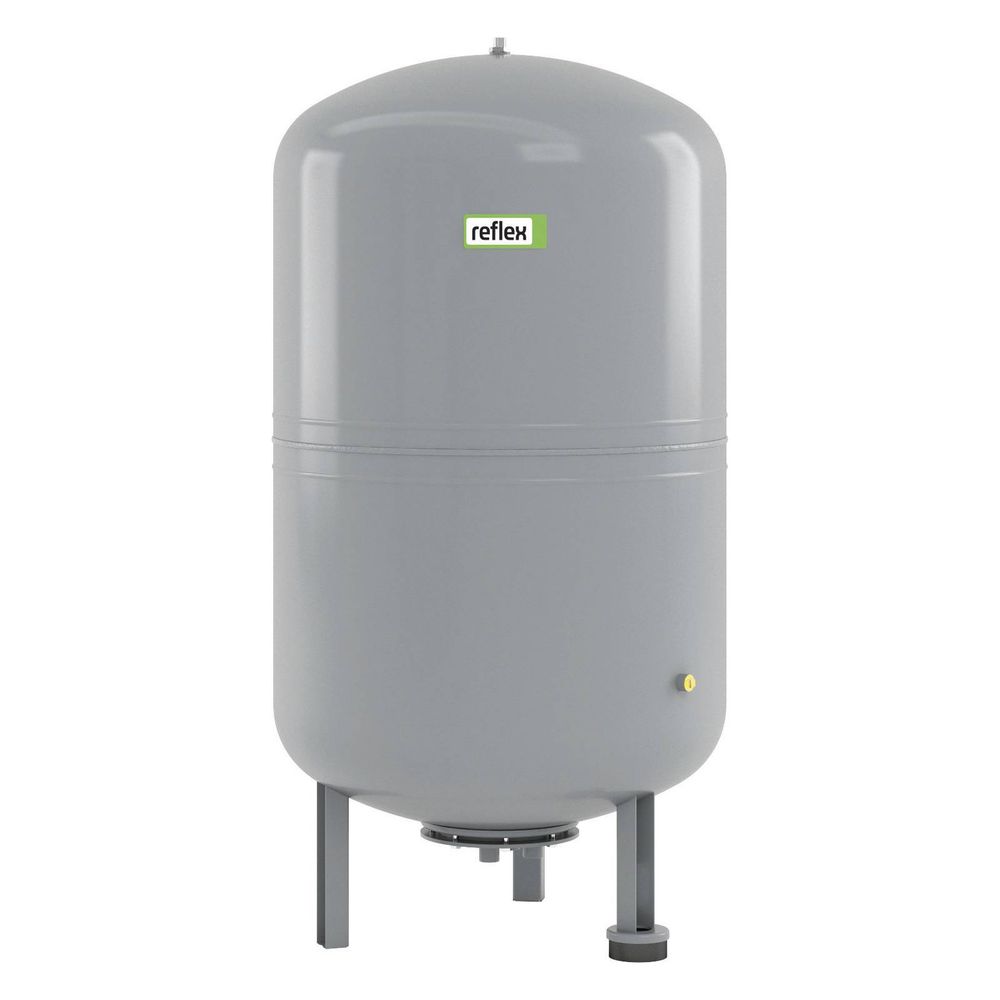

Das stehende Ausdehnungsgefäß verfügt über eine robuste Fußkonstruktion und ist außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Es besitzt eine austauschbare Vollmembran nach DIN EN 13831, die das Medium vom Gasraum trennt. Zur Entgasung ist ein Peilrohr integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet, der eine präzise Überwachung des Füllstands erlaubt.
Welche technischen Eigenschaften und Einsatzgrenzen hat das Ausdehnungsgefäß?

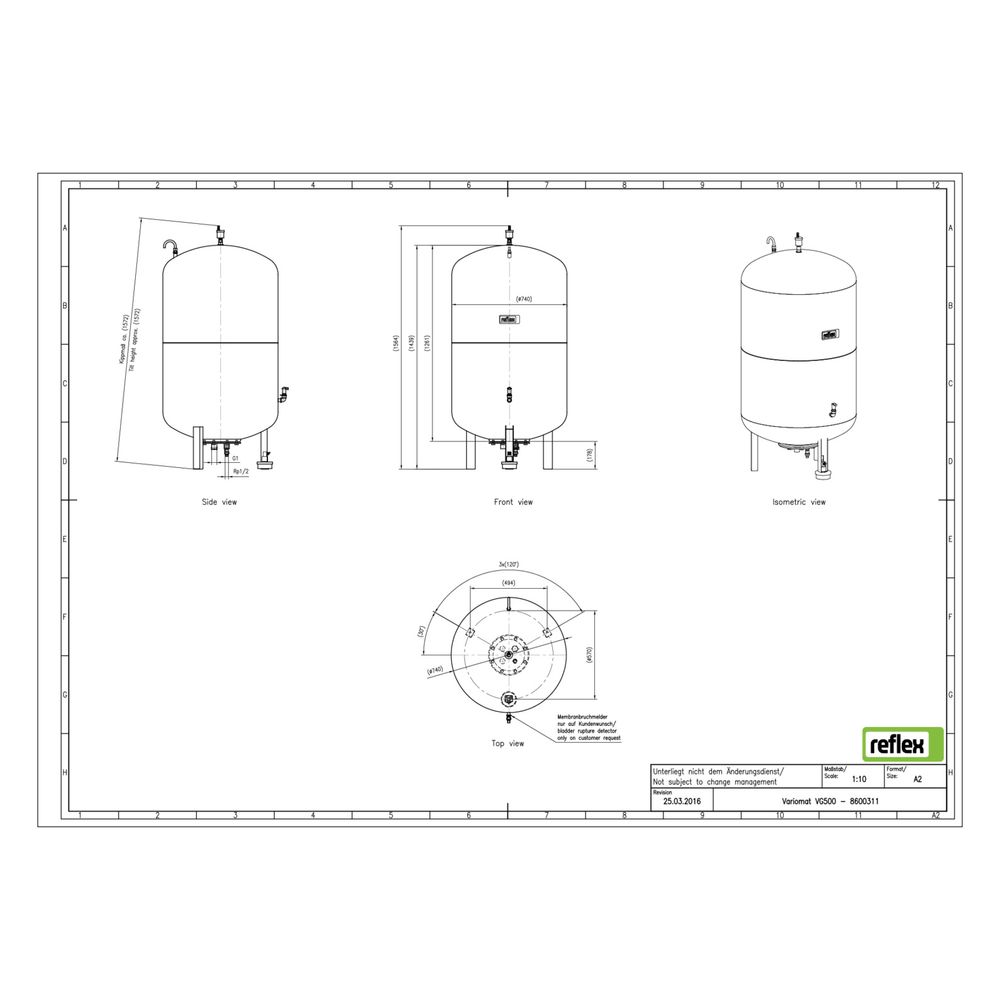

Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar (Druckstufe PN 6) ausgelegt und kann Mediumtemperaturen bis zu 70 °C im Dauerbetrieb aufnehmen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe liegt bei 1564 mm, der Durchmesser bei 740 mm. Die Konstruktion ist für eine drucklose Anwendung konzipiert und bietet durch die Vollmembran eine sichere Trennung zwischen Wasser und Gas.
Welche Normen und Richtlinien erfüllt das Reflex Variomat VG 500?
Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach den Normen DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Standards sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz in Heizungs- und Kühlanlagen.
Technische Daten
- Nennvolumen: 500 l
- Bauhöhe: 1564 mm
- Durchmesser: 740 mm
- Max. Arbeitsdruck: 6 bar
- Druckstufe: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat VG 500 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in pumpengesteuerten Anlagen. Mit einem Nennvolumen von 500 Litern, einer robusten Vollmembran und der Einhaltung relevanter Normen ist es für den Dauerbetrieb bei bis zu 70 °C und 6 bar Arbeitsdruck ausgelegt. Die integrierte Niveaumessung und die Möglichkeit zum Anschluss eines Membranbruchmelders erhöhen die Betriebssicherheit und Überwachung.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8600311 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8600311 |
| Bauhöhe | 1564,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705113611 |
| Gewicht | 90 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
