Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 300l, mit Füßen, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 300 Litern ist ein graues Druckausdehnungsgefäß, das speziell für den Einsatz in Heiz- und Kühlsystemen entwickelt wurde. Es schützt die Membran von Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung bei Medientemperaturen über 70 °C oder unter 4 °C. Das Gefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich für die vertikale Installation mit Füßen.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß Reflex V verhindert Übertemperatur und Kondensatbildung im Gasraum von Membran-Druckausdehnungsgefäßen bei Medientemperaturen größer 70 °C oder kleiner 4 °C. Dadurch wird die Membran vor schädlichen Temperaturbedingungen geschützt und die Betriebssicherheit des Systems unterstützt.
Für welche Anwendungen ist das Reflex V Vorschaltgefäß geeignet?
Das Gefäß kann als Temperaturabsenker vor Membran-Druckausdehnungsgefäßen oder als Heiz- und Kühlwasserpufferspeicher eingesetzt werden. Es ist für Zentralheizungen und Kühlsysteme geeignet und verarbeitet Medien mit bis zu 50 % Glykol-Mischung. Eine Verwendung mit Leitungswasser ist nicht vorgesehen.
Welche Ausstattungsmerkmale und technischen Eigenschaften bietet das Reflex V Vorschaltgefäß?
Das Vorschaltgefäß verfügt über eine langlebige Epoxidharzbeschichtung und ist ohne Membran konstruiert. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von DN 40 und einem Rohraußendurchmesser von 48,3 mm. Das Gefäß ist für die vertikale Aufstellung mit Füßen ausgelegt. Sicherheitsventil, Manometer und Befestigungsmaterial sind nicht enthalten. Es entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU (Art. 4 Abs. 3).
Technische Daten
- Nenninhalt: 300 l
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
- Farbe: Grau

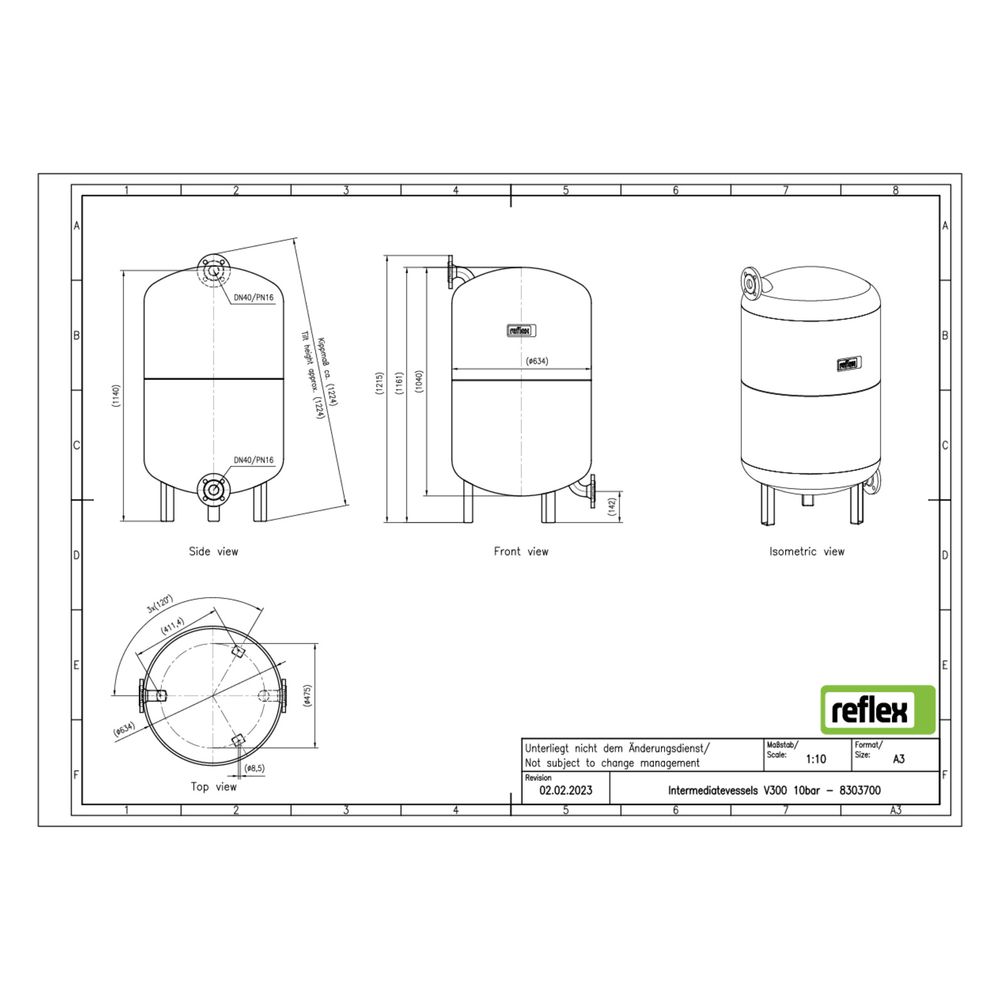

- Bauhöhe: 1201 mm
- Durchmesser: 634 mm
- Kippmaß: 1224 mm
- Anschluss: Außengewinde (metrisch), DN 40
- Rohraußendurchmesser Ausdehnungsanschluss: 48,3 mm
- Max. Glykol-Mischung: 50 %
- Mit Füßen: Ja
Das Reflex V Vorschaltgefäß bietet eine zuverlässige Lösung zum Schutz von Membran-Druckausdehnungsgefäßen bei hohen und niedrigen Medientemperaturen. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar unterstützt es die Systemstabilität durch seine robuste Bauweise und die langlebige Beschichtung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303700 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303700 |
| Bauhöhe | 1201,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705181153 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 58 kg |
| Kippmaß | 1224,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
