Reflex Variomat VF 400 Ausdehnungsgefäß MAG, Nennvolumen 400l, Vollmembran, Grau
Der Reflex Variomat VF 400 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 400 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau und eignet sich für den Einsatz in pumpengesteuerten Druckhaltungssystemen, um Druckschwankungen auszugleichen und die Betriebssicherheit zu erhöhen.
Wie ist das Variomat VF 400 Ausdehnungsgefäß konstruiert?

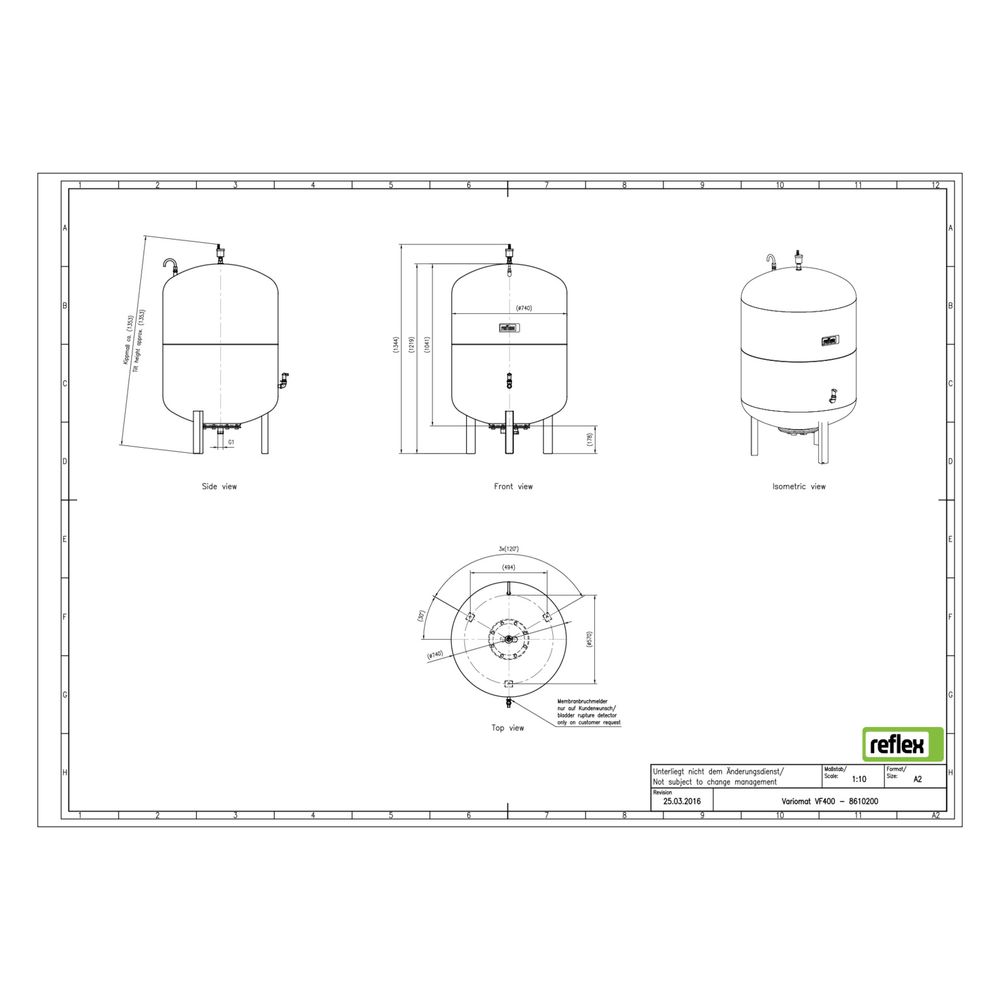

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran, die nach DIN EN 13831 gefertigt ist. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung des Gefäßes ermöglicht.
Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?
Das Variomat VF 400 entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Diese Normen sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz in Heizungs- und Druckhaltungssystemen.
Welche Anschlussmöglichkeiten und Funktionen bietet das Gefäß?
Das Gefäß ist mit einer angeschweißten seitlichen Muffe ausgestattet, die den Anschluss eines Membranbruchmelders ermöglicht. Zusätzlich ist ein Messumformer für die Niveaumessung integriert, der eine präzise Überwachung des Membranstatus erlaubt. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm), passend für Rohranschlüsse mit einem Außendurchmesser von 33,7 mm.
Für welche Betriebsbedingungen ist das Variomat VF 400 geeignet?
Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann mit Mediumtemperaturen bis zu 70 °C im Dauerbetrieb eingesetzt werden. Es ist nicht für die horizontale Platzierung vorgesehen und sollte stehend installiert werden.
Technische Daten
- Nennvolumen: 400 l
- Bauhöhe: 1344 mm
- Durchmesser: 740 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Außendurchmesser Anschlussrohr: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Beschichtung: Kunststoffbeschichtet
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat VF 400 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung in pumpengesteuerten Systemen und ist mit einer robusten Vollmembran sowie wichtigen Überwachungsfunktionen ausgestattet. Mit einem Nennvolumen von 400 Litern, einem maximalen Arbeitsdruck von 6 bar und einer Dauerbetriebstemperatur von bis zu 70 °C ist es für vielfältige Anwendungen in der Haustechnik geeignet.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8610200 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8610200 |
| Bauhöhe | 1344,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705113697 |
| Gewicht | 77 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
