Beschreibung
Reflex Reflexomat RF Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 1500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und innen sowie außen kunststoffbeschichtet.
Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?
Das Reflexomat RF dient als Folgegefäß in einer kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Aufnahme von Volumenänderungen im Wasser. Die Druckhaltung wird über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die austauschbare Butyl-Vollmembran trennt das Medium vom Gasraum und sorgt für eine zuverlässige Druckpufferung.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflexomat RF Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert und geprüft. Die Membran erfüllt die Anforderungen der DIN EN 13831. Das Gefäß ist gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt aus Druck und Volumen (PSV * VN) kleiner oder gleich 3.000 bar * Liter von der Bewilligungspflicht befreit.
Wie ist das Ausdehnungsgefäß konstruiert und ausgestattet?

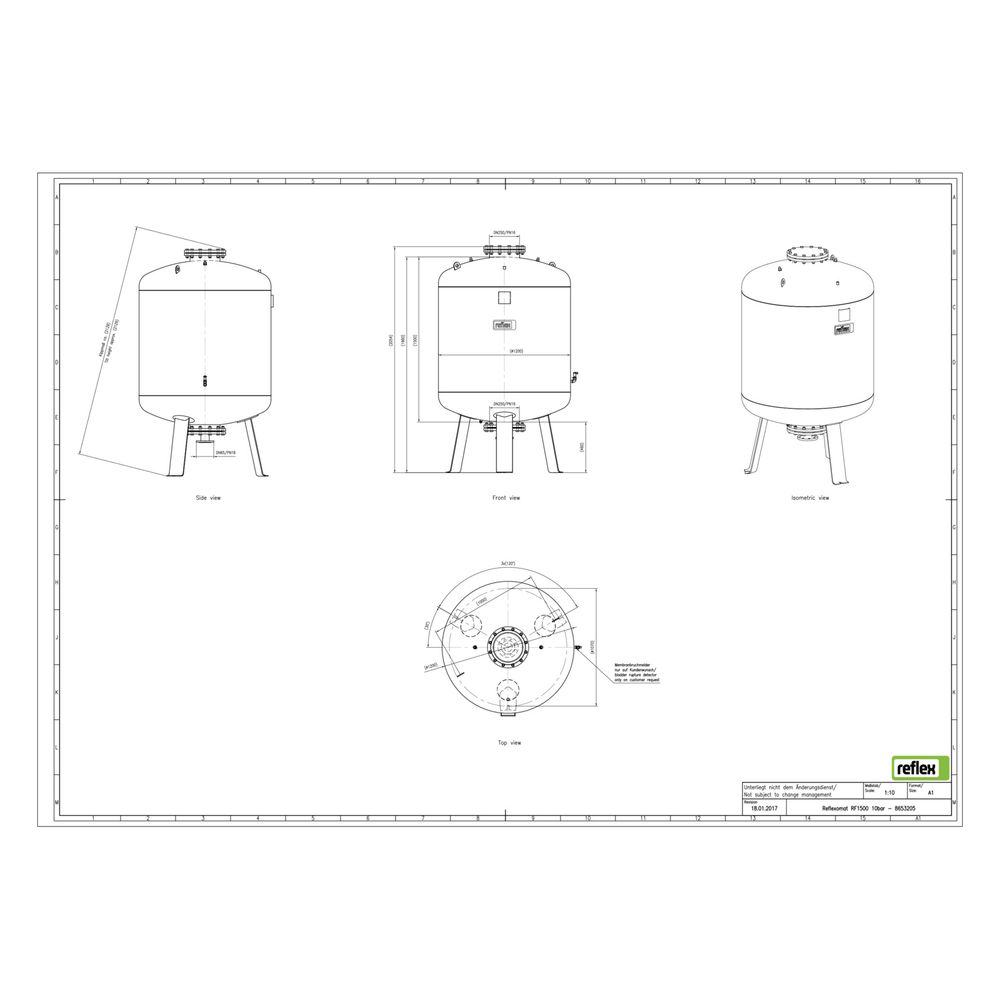

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine innen und außen kunststoffbeschichtete Oberfläche zum Korrosionsschutz. Ein bauteilgeprüftes Luftsicherheitsventil sichert das Gefäß ab. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders ermöglicht. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt.
Für welche Einsatzbereiche ist das Reflexomat RF geeignet?
Das Ausdehnungsgefäß ist speziell für geschlossene Heiz- und Kühlwasseranlagen ausgelegt, die eine kompressorgesteuerte Druckhaltung erfordern. Es eignet sich für Anlagen mit Nennvolumina von 200 bis 5.000 Litern und findet Anwendung in gewerblichen und industriellen Systemen, die eine präzise Druckregelung und hohe Betriebssicherheit benötigen.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 70 °C
- Bauhöhe: 2054 mm
- Durchmesser: 1200 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Oberfläche: innen und außen kunststoffbeschichtet
- Gefäßtyp: stehend mit Fußkonstruktion
Das Reflexomat RF Ausdehnungsgefäß MAG 1500 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 1500 Litern, einem maximalen Betriebsdruck von 10 bar und einer austauschbaren Butyl-Vollmembran ist es für den dauerhaften Einsatz bei Temperaturen bis 70 °C ausgelegt. Die robuste Bauweise und geprüfte Sicherheitstechnik ermöglichen eine sichere und effiziente Funktion in kompressorgesteuerten Druckhaltestationen.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8653205 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8653205 |
| Bauhöhe | 2054,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113260 |
| Gewicht | 820 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
