Reflex Ausdehnungsgefäß C MAG 8, 8L, 3 bar, Diskusform, Grau

Das Reflex Reflex C Ausdehnungsgefäß MAG 8 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 8 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist in Diskusform ausgeführt und eignet sich für geschlossene Heiz- und Kühlwassersysteme. Die graue Ausführung ist speziell für Zentralheizungen und Kühlsysteme konzipiert, bei denen eine zuverlässige Druckkompensation erforderlich ist.

Wie ist das Reflex C Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über ein flaches, zylindrisches Gehäuse mit integrierter Aufhängelasche, die eine platzsparende und schnelle Wandmontage ermöglicht. Die Membran besteht aus hochwertigem Butylkautschuk (IIR) und trennt den Wasserraum vom Gasraum zuverlässig. Diese nicht tauschbare Vollmembran entspricht der Norm DIN EN 13831. Das Gehäuse ist mit einer langlebigen Epoxidharzbeschichtung versehen, die vor Korrosion schützt.

Welche technischen Eigenschaften und Betriebsbedingungen sind zu beachten?

Das Gefäß ist für einen maximalen Betriebsdruck von 3 bar ausgelegt und hat einen Vordruck von 1 bar. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Es ist für den Dauerbetrieb mit Mediumtemperaturen von -10 bis 70 °C geeignet. Für den Einsatz mit Frostschutzmitteln wird ein Zusatz von mindestens 25 bis maximal 50 Prozent empfohlen.

Wie erfolgt die Installation und der Anschluss?

Das Reflex C Ausdehnungsgefäß ist für die vertikale Montage vorgesehen und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Befestigungslaschen sind integriert, um die Montage an der Wand zu erleichtern. Das Gefäß wird ohne zusätzliches Befestigungsmaterial geliefert und ist nicht mit Füßen oder einer festen Wandstütze ausgestattet.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflex C Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die Membran trennt die statische Gasfüllung vom Wasserraum, wodurch die Diffusion zwischen Gas und Wasser minimiert und der Vordruck stabil gehalten wird.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Betriebsdruck: 3 bar
• Vordruck: 1 bar

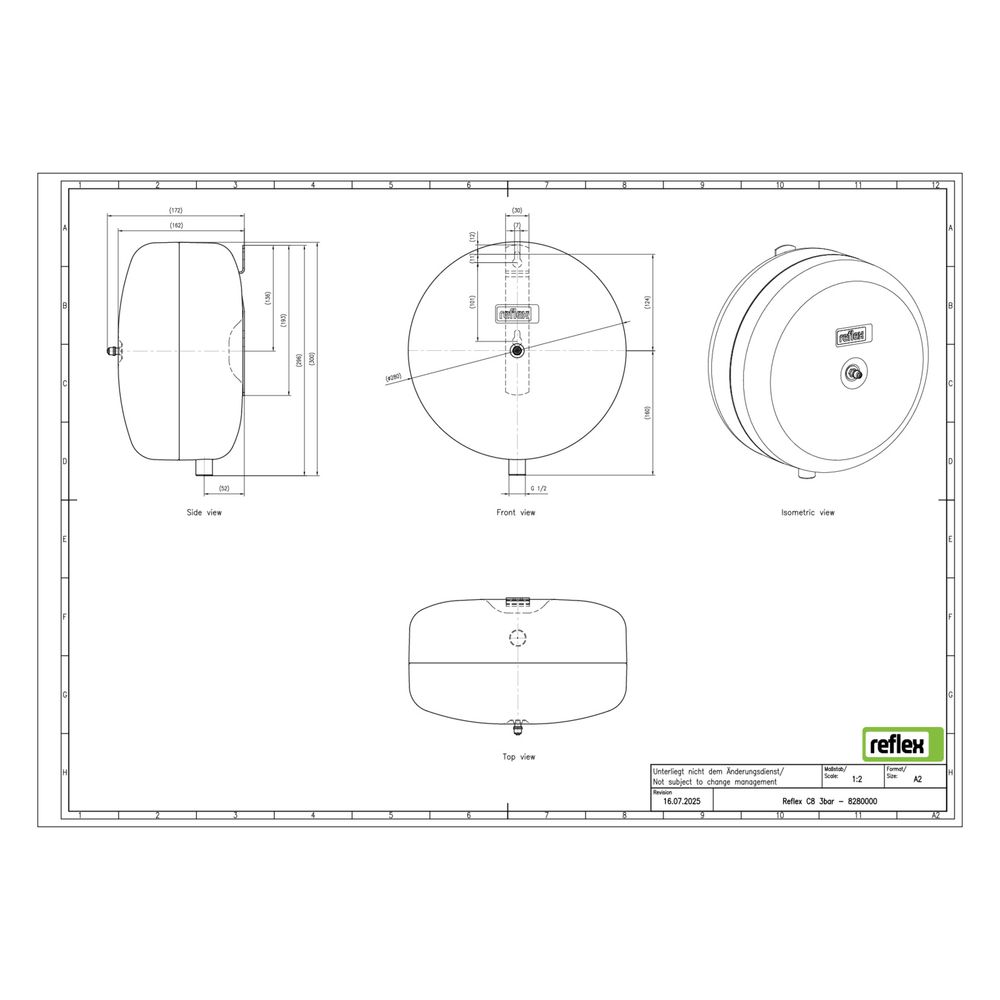

• Bauhöhe: 300 mm
• Durchmesser: 280 mm
• Kippmaß: 307 mm
• Anschluss: Außengewinde metrisch, 1/2 Zoll (15 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: Grau

Das Reflex Reflex C Ausdehnungsgefäß MAG 8 bietet eine zuverlässige Druckkompensation für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Butylmembran, der platzsparenden Bauform und der einfachen Wandmontage ist es eine effiziente Lösung für den Einsatz in Zentralheizungen und Kühlsystemen. Die technischen Eigenschaften wie das Nennvolumen von 8 Litern und der maximale Betriebsdruck von 3 bar ermöglichen eine stabile und sichere Funktion im Betrieb.
