Reflex Exvoid Luft-Mikroblasenabscheider A 219,1mm, mit Schweißstutzen, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 219,1 mm mit Schweißstutzen ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 %. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von 8 Zoll eignet sich der Abscheider für Systeme mit Mediumtemperaturen bis 110 °C.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Abscheider arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dies ermöglicht eine permanente und zuverlässige Entlüftung, insbesondere an Hochpunkten.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Exvoid ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet, unterstützt variable Strömungsrichtungen und ist auch für Solaranlagen verwendbar.

Welche Ausführung und Materialien bietet der Exvoid Mikroblasenabscheider?

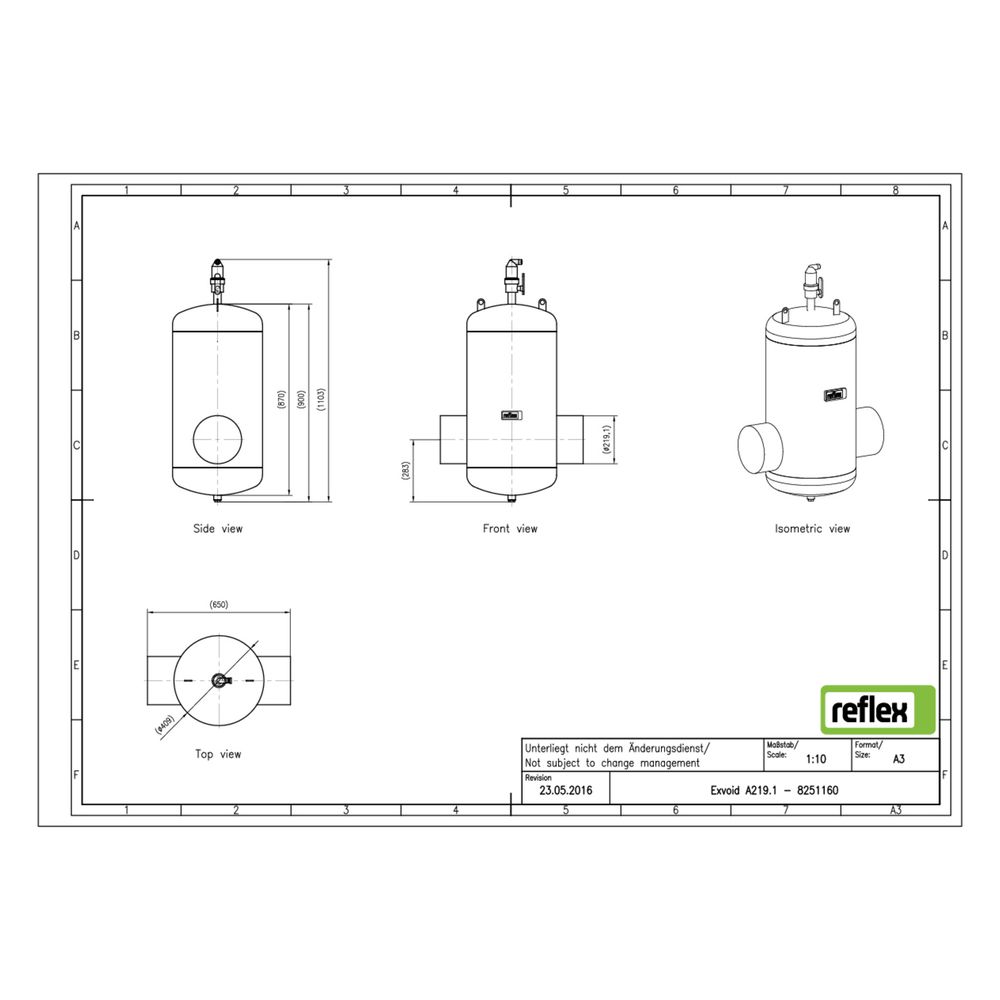

Das Gehäuse besteht aus Stahl und verfügt über einen Schweißstutzen als Anschlussart. Die Ausführung ist horizontal mit einer Baulänge von 650 mm und einem Rohraußendurchmesser von 219,1 mm. Kupplungen sind nicht enthalten.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Der Abscheider arbeitet bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von 0 bis 110 °C im Dauerbetrieb. Die Durchflussleistung liegt zwischen 0,10 und 180 m³/h, der Kvs-Wert beträgt 780,6. Eine Reinigung während des Betriebs ist nicht möglich.

Technische Daten

• Nenndurchmesser: 8 Zoll (200)
• Rohraußendurchmesser: 219,1 mm
• Baulänge: 650 mm
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 180 m³/h
• Kvs-Wert: 780,6
• Werkstoff Gehäuse: Stahl
• Anschlussart: Schweißstutzen
• Ausführung: horizontal
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Luft-Mikroblasenabscheider A 219,1 mm mit Schweißstutzen bietet eine effiziente Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50 % unterstützt er eine zuverlässige Systementlüftung und trägt zur Optimierung der Anlagenleistung bei.
