Reflex Variomat VF 300 Ausdehnungsgefäß MAG, Nennvolumen 300l, Vollmembran, Grau

Der Reflex Variomat VF 300 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 300 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, um Druckschwankungen auszugleichen und die Systemstabilität zu verbessern.

Wie ist das Variomat VF 300 Ausdehnungsgefäß konstruiert?

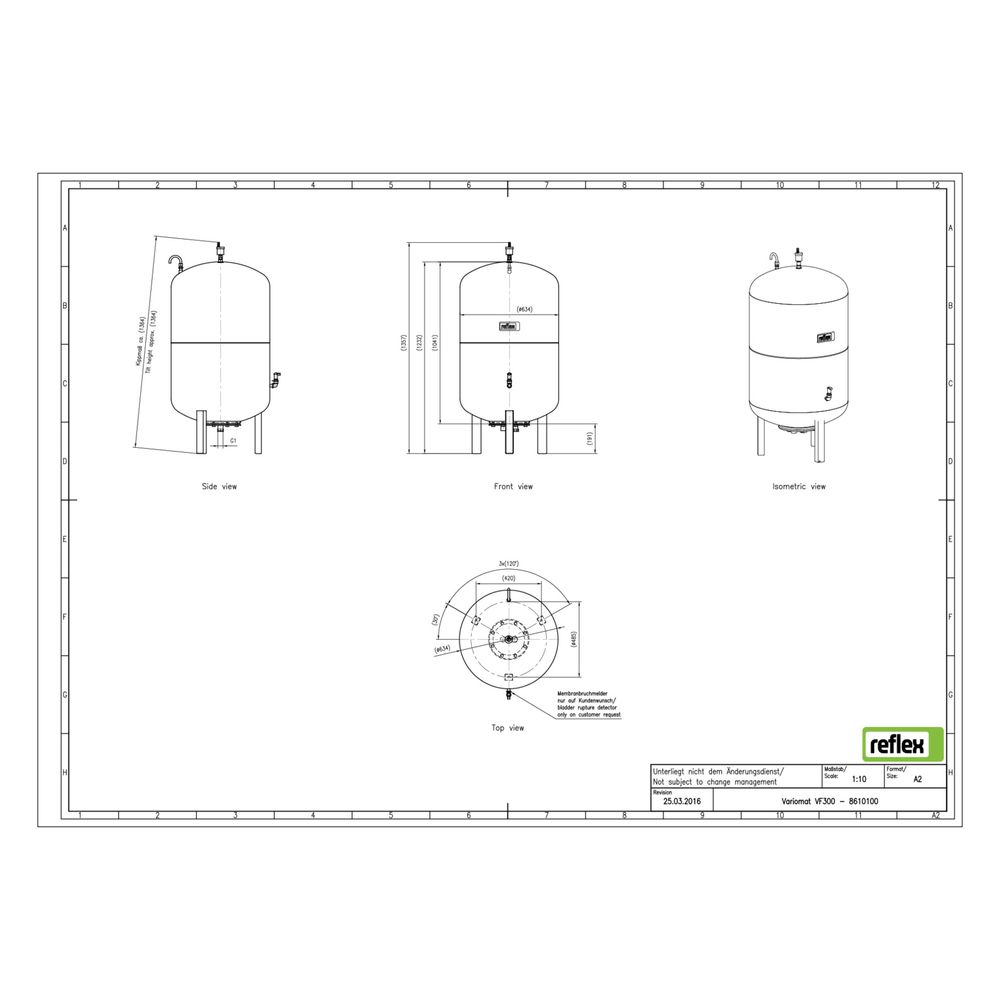

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz erhöht. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung des Gefäßes ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um den Zustand der Membran zu überwachen.

Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?

Das Variomat VF 300 entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Normen sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz bei Druckhaltestationen. Die Druckstufe beträgt PN 6, der maximale Arbeitsdruck liegt bei 6 bar, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C.

Wie erfolgt der Anschluss und die Integration in das System?

Das Ausdehnungsgefäß verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Die seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist. Dies unterstützt die Überwachung des Füllstands und die frühzeitige Erkennung von Membranbeschädigungen.

Technische Daten

• Nennvolumen: 300 l
• Bauhöhe: 1357 mm
• Durchmesser: 634 mm
• Druckstufe: PN 6
• Max. Arbeitsdruck: 6 bar
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Oberflächenbeschichtung: Kunststoff

Das Reflex Variomat VF 300 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für pumpengesteuerte Systeme mit einem Nennvolumen von 300 Litern. Die robuste Bauweise mit austauschbarer Vollmembran, die Einhaltung relevanter Normen sowie die integrierte Möglichkeit zur Membranbruchüberwachung machen es zu einer sicheren und langlebigen Lösung für Heizungs- und Druckhaltungssysteme.
