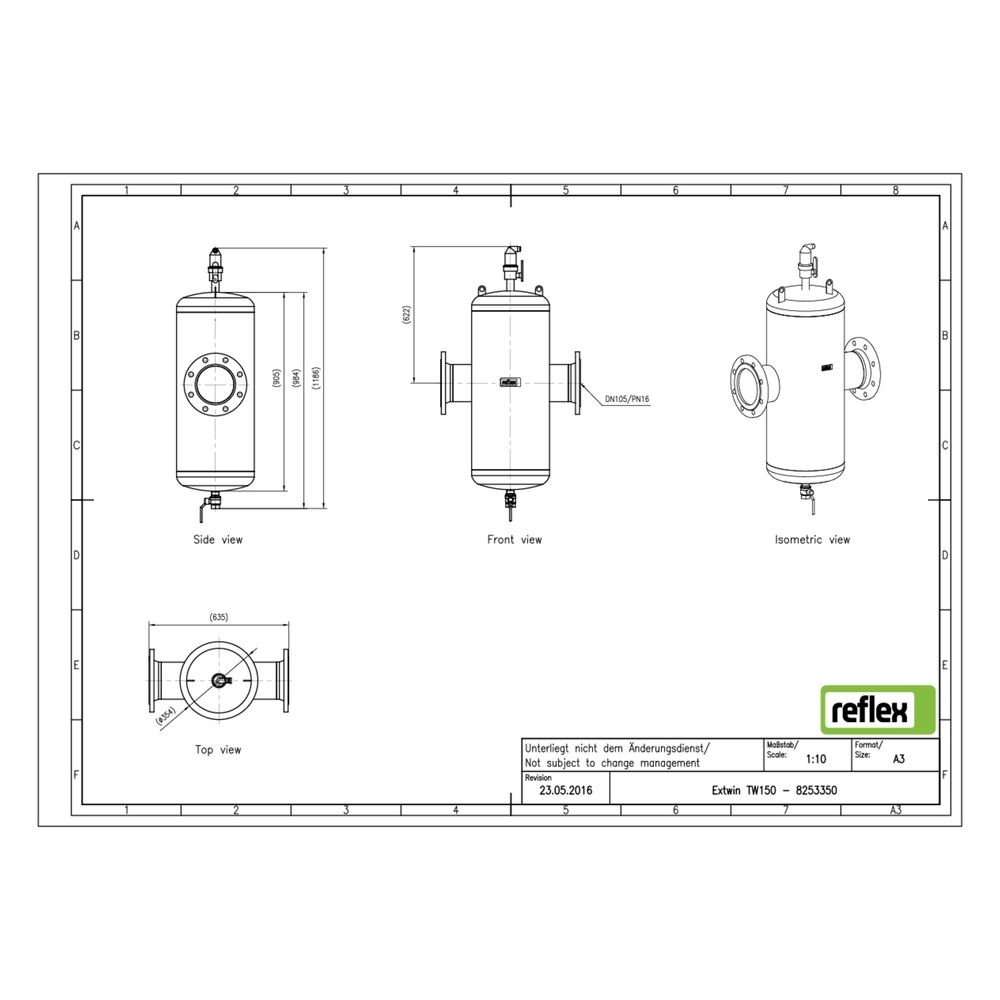

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 150, mit Flansch, 8-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 150 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss (8-Loch) und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus Wasser oder Wasser/Glykolgemischen bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen empfindliche Geräte an Hochpunkten geschützt werden sollen.
Wie funktioniert der Reflex Extwin Schmutzabscheider?
Der Extwin arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgeleitet. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Diese Kombination verbessert die Systemhygiene und schützt empfindliche Komponenten vor Ablagerungen und Luftansammlungen.
Welche Materialien und Anschlüsse sind verbaut?
Das Gehäuse besteht aus robustem Stahl und ist für den horizontalen Einbau ausgelegt. Der Anschluss erfolgt über einen Flansch mit 8-Loch-Ausführung. Die Baulänge beträgt 635 mm, der Rohraußendurchmesser 168,3 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.
Wie erfolgt die Reinigung und Wartung?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Optional kann der Abscheider mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel aus dem Fluidstrom zu separieren.
Für welche Medien und Systeme ist der Extwin geeignet?
Der Extwin ist für Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt. Er eignet sich ausschließlich für geschlossene Heiz- und Kühlsysteme, nicht für offene Systeme oder Solaranlagen. Die Durchflussleistung liegt zwischen 0,10 und 108 m³/h.
Technische Daten
- Nenndurchmesser: DN 150
- Anschluss: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Baulänge: 635 mm
- Rohraußendurchmesser: 168,3 mm
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 108 m³/h
- Kvs-Wert: 487,9
- Ausführung: horizontal
- Automatischer Entlüfter: integriert mit 3-Wege-Ventil-Unterteil
- Reinigung während des Betriebs: über Entschlammungskugelhahn ohne Betriebsunterbrechung möglich
Der Reflex Extwin Schmutzabscheider TW DN 150 bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C schützt er empfindliche Systemkomponenten effektiv vor Ablagerungen und Luftansammlungen und trägt so zur Betriebssicherheit und Effizienz bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253350 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253350 |
| Ausführung | horizontal |
| Baulänge | 635,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705119163 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 75 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 150 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
