Beschreibung

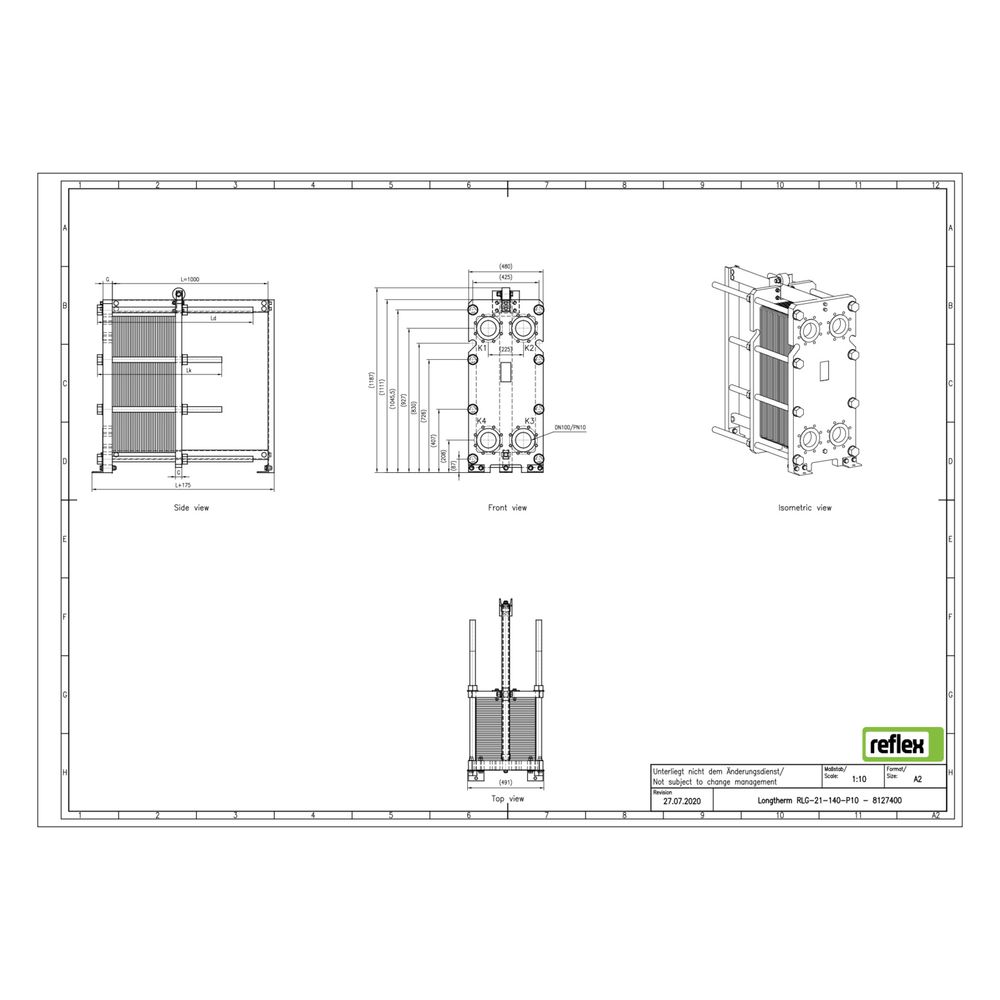

Reflex Longtherm Plattenwärmetauscher RLG-21-140, geschraubt, 140 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-140 ist ein geschraubter Wärmetauscher mit 140 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung, Reinigung und Erweiterung durch zusätzliche Plattenpakete.
Welche Kanalformen und Strömungseigenschaften bietet der Wärmetauscher?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen und sorgt für eine effiziente Nutzung der verfügbaren Fläche.
Welche technischen Eigenschaften und Zulassungen besitzt der Plattenwärmetauscher?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Anschlüsse haben einen Nenndurchmesser von DN 100 mit einem Mittenabstand von 225 mm. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 1145 mm in der Tiefe. Das Material der Platten ist rostfreier Stahl, das Lotmaterial besteht aus Kupfer. Seitliche Anschlussmöglichkeiten sind nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Mittenabstand Anschlüsse: 225 mm
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 1145 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RLG-21-140 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und ermöglicht durch seine geschraubte Bauweise eine einfache Reinigung und Erweiterung. Mit 140 Edelstahlplatten und einem maximalen Arbeitsdruck von 10 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8127400 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8127400 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705220951 |
| Geeignet für Dämmschale | nein |
| Gewicht | 511,9 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
