Reflex Servitec 60/T/90 Vakuum-Sprührohrentgasung, bis 220m3, 0,5-4,5 bar, Control Touch

Der Reflex Servitec 60/T/90 ist eine Vakuum-Sprührohrentgasungseinheit, die für die Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen konzipiert ist. Mit einem variablen Arbeitsdruck von 0,5 bis 4,5 bar und einer maximalen Anlagenkapazität von 220 m³ eignet sich das Gerät auch für Hochhäuser sowie Nahwärme- und Wärme-Kälteverbundsysteme. Die vollautomatische Multifunktionseinheit verfügt über eine moderne Control Touch Steuerung zur Überwachung und Steuerung der Entgasungs- und Nachspeisefunktionen.

Wie funktioniert die Vakuum-Sprührohrentgasung im Servitec 60/T/90?

Die Entgasung erfolgt im Hydraulikteil mittels einer Edelstahl-Kreiselpumpe in Kombination mit einem vertikal angeordneten Edelstahl-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung sowie Druck- und Niveauüberwachung ausgestattet. Die Entgasung arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung, um gelöste und freie Gase im Systemwasser zu reduzieren.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Einheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet Schnittstellen wie RS485, eine serielle TTL-Schnittstelle, potenzialfreie Ausgänge sowie galvanisch getrennte analoge Ausgänge zur Systemdruckauswertung. Die Mikroprozessorsteuerung ist frei parametrierbar und zeigt Systemdruck, Betriebs- und Störmeldungen grafisch und in Klartext an. Zudem werden Betriebsmodi, Sammelstörmeldungen, Minimalfüllniveau sowie Pumpen- und Nachspeiseventilfunktionen signalisiert.

Für welche Medien und Mischungsverhältnisse ist die Servitec 60/T/90 geeignet?

Das Gerät ist für die Entgasung von Wasser und Wasser/Glykolgemischen mit einem Mischungsverhältnis von bis zu 50/50 % ausgelegt. Damit ist es für den Einsatz in Heiz- und Kühlkreisläufen geeignet, die mit diesen Medien betrieben werden.

Wie erfolgt die Nachspeisung und welche Sicherheitsfunktionen sind integriert?

Die Nachspeisung wird über einen zuverlässigen Zweiwegemotorkugelhahn kontrolliert, der über eine integrierte Systemdruckauswertung oder ein externes 230 V Signal angesteuert wird. Die Steuerung unterbricht die Nachspeisung automatisch und meldet Störungen bei Überschreitung der Laufzeit oder der Zyklenanzahl. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist die Auswertung eines Kontaktwasserzählers und die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung möglich.

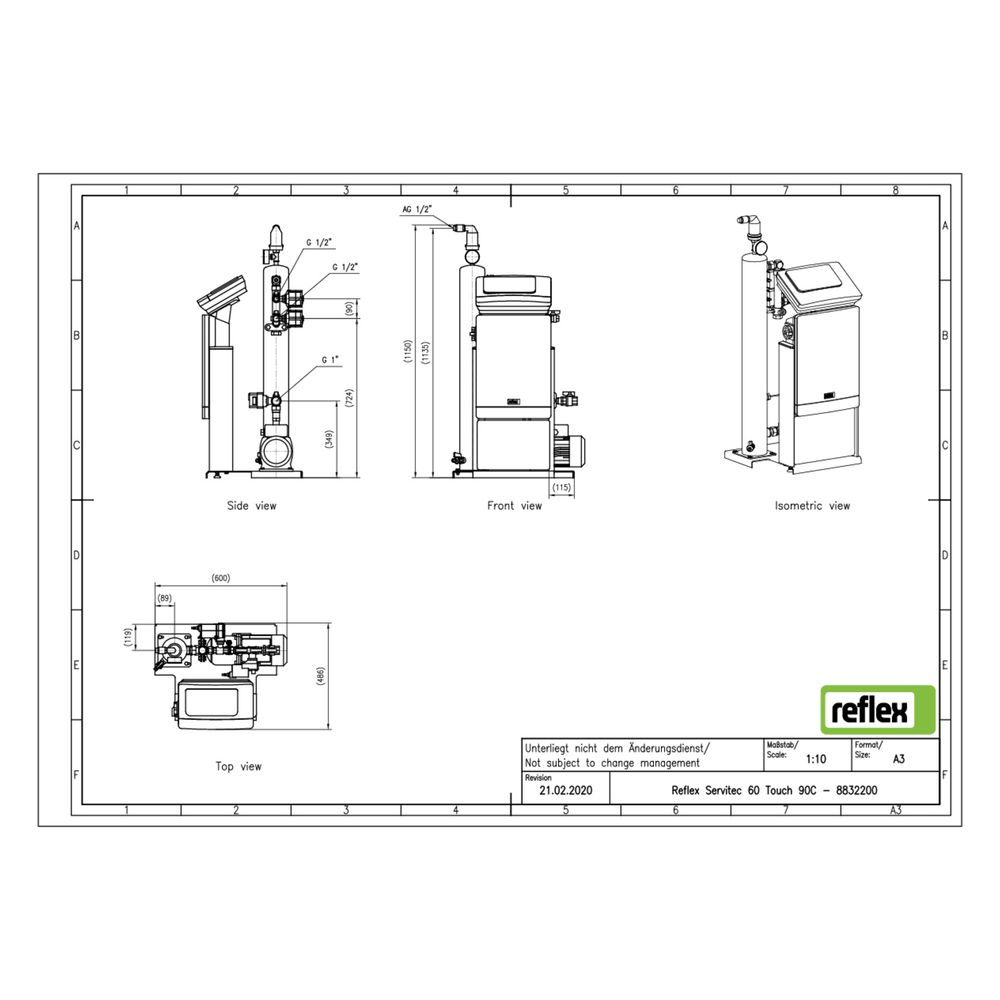

Wie ist die Servitec 60/T/90 konstruiert und wie gestaltet sich die Installation?

Die Funktionseinheit besteht aus einem Hydraulikteil und der Control Touch Steuerungs- und Bedieneinheit, eingebunden in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumpräzisionsprofilen. Die Steuerung ist horizontal am Gerät montiert, kann aber optional auch separat und vertikal bis zu drei Meter entfernt angebracht werden. Die Steuereinheit ist komplett verrohrt, anschlussfertig nach VDE-Vorschriften verdrahtet und verfügt über integrierte Absperrungen an den Systemanschlüssen.

Technische Daten

• Maximale Anlagenkapazität: 220 m³
• Betriebsdruck: 0,5 bis 4,5 bar
• Maximale Glykol-Mischung: 50 %
• Nennstrom: 5 A
• Maximale elektrische Leistungsaufnahme: 1,1 kW
• Schalldruckpegel: 55 dB(A)
• Anschlussmaß Einlass: 1 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Baulänge: 653 mm
• Bauhöhe: 1150 mm
• Bautiefe: 486 mm
• Umgebungstemperatur: 0 bis 35 °C
• Frequenz: 50 Hz

Der Reflex Servitec 60/T/90 bietet eine vollautomatische und präzise Entgasung sowie Nachspeisung für Heiz- und Kühlkreisläufe mit variablen Betriebsparametern. Die Kombination aus Edelstahl-Hydraulikkomponenten und moderner Mikroprozessorsteuerung mit Touchdisplay sorgt für eine effiziente und zuverlässige Systemoptimierung bei einer maximalen Anlagenkapazität von 220 m³ und einem Betriebsdruck von bis zu 4,5 bar.
