Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 200, mit Flansch, 12-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 200 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen empfindliche Komponenten an Hochpunkten geschützt werden sollen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin kombiniert die Funktionen eines Luft- und Mikroblasenabscheiders mit einem Schmutzabscheider. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgegeben. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Schmutzabscheider ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 Prozent ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Eine Nutzung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche Ausführungen und Anschlussarten sind verfügbar?

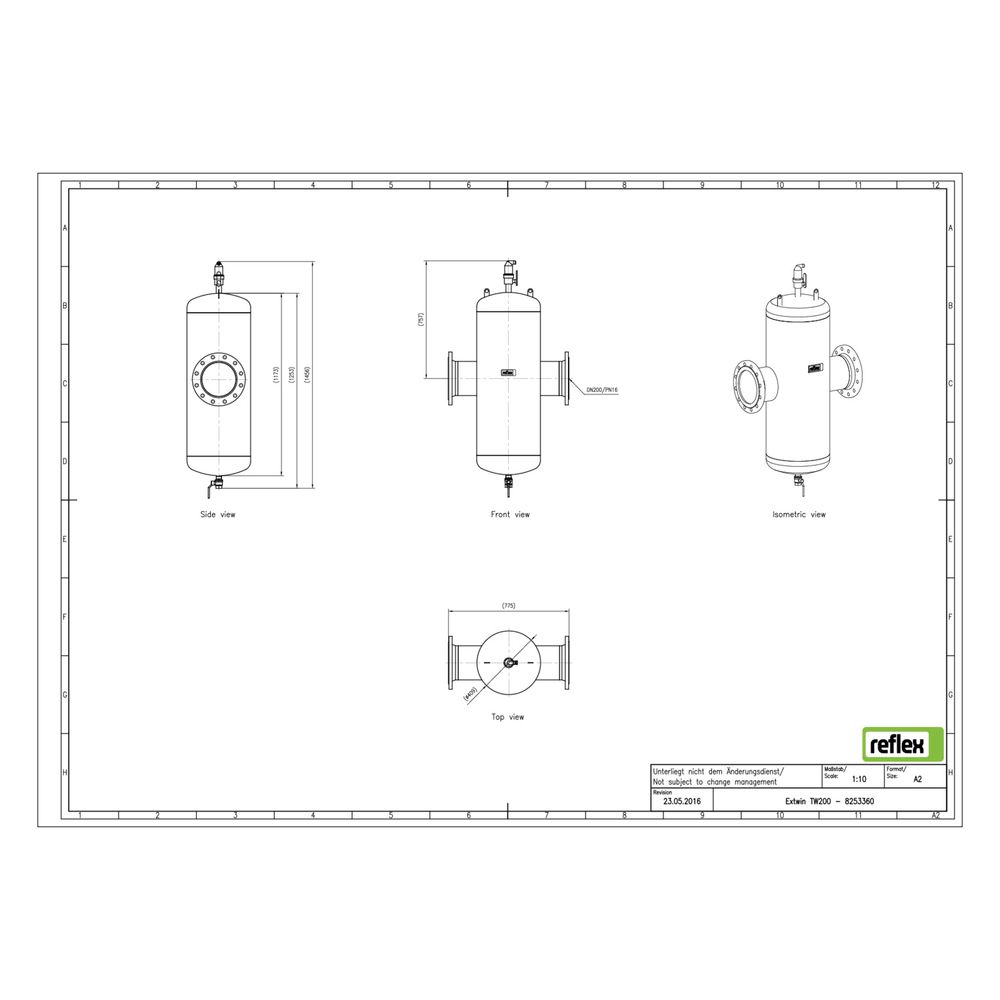

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss (DN 20 auch mit Klemmringanschluss) sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Das hier beschriebene Modell verfügt über einen horizontalen Flanschanschluss mit 12-Loch-Flansch und einem Rohraußendurchmesser von 219,10 mm.

Welche besonderen Funktionen und Erweiterungen bietet der Extwin?

Der Extwin verfügt über ein magnetisches Funktionsprinzip zur Separierung ferromagnetischer Partikel, das optional durch den Magneteinsatz Exferro erweitert werden kann. Das Prinzip des Vollstroms mit Beruhigung sorgt für eine effektive Abscheidung bei Durchflussleistungen von 0,10 bis 180 m³/h. Die Armatur ist mit einem automatischen Entlüfter ausgestattet, der eine permanente Ableitung von Gasen sicherstellt.

Technische Daten

• Nenndurchmesser: DN 200
• Anschluss: Flansch, 12-Loch
• Werkstoff Gehäuse: Stahl
• Baulänge: 775 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 180 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 780,60
• Reinigung während des Betriebs: nicht möglich
• Automatischer Entlüfter: integriert
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Extwin Schmutzabscheider TW DN 200 bietet eine zuverlässige Kombination aus Schlamm- und Mikroblasenabscheidung mit automatischer Entlüftung. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 180 m³/h ist er optimal für den Schutz empfindlicher Komponenten in geschlossenen Heiz- und Kühlsystemen geeignet.
