Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 273mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider TW 273mm R ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider aus Stahl, der speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe entwickelt wurde. Mit einem maximalen Betriebsdruck von 10 bar und der Fähigkeit, Wasser und Wasser-Glykol-Gemische bis zu 50 % Glykolanteil zu verarbeiten, schützt dieses Gerät empfindliche Anlagenkomponenten vor schädlichen Gasblasen und Partikeln.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Über den integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil werden die angesammelten Luft- und Mikroblasen automatisch und dauerhaft in die Atmosphäre abgeführt. Gleichzeitig entfernt der Schmutzabscheider Partikel ab einer Größe von 5 Mikrometern aus dem Medium, wodurch die Wasserqualität im System verbessert wird.

Welche Vorteile bietet der Wartungsflansch und die Entschlammung?

Der Schmutzabscheider ist mit einem Wartungsflansch ausgestattet, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten ermöglicht. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der nicht während des Betriebs bedient werden kann. Dies erleichtert die Wartung und trägt zur dauerhaften Betriebssicherheit bei.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und nicht für offene Systeme geeignet. Er verarbeitet Wasser sowie Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 % Glykol. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was den Einsatz in vielfältigen Anwendungen ermöglicht.

Welche technischen Merkmale zeichnen den Extwin aus?

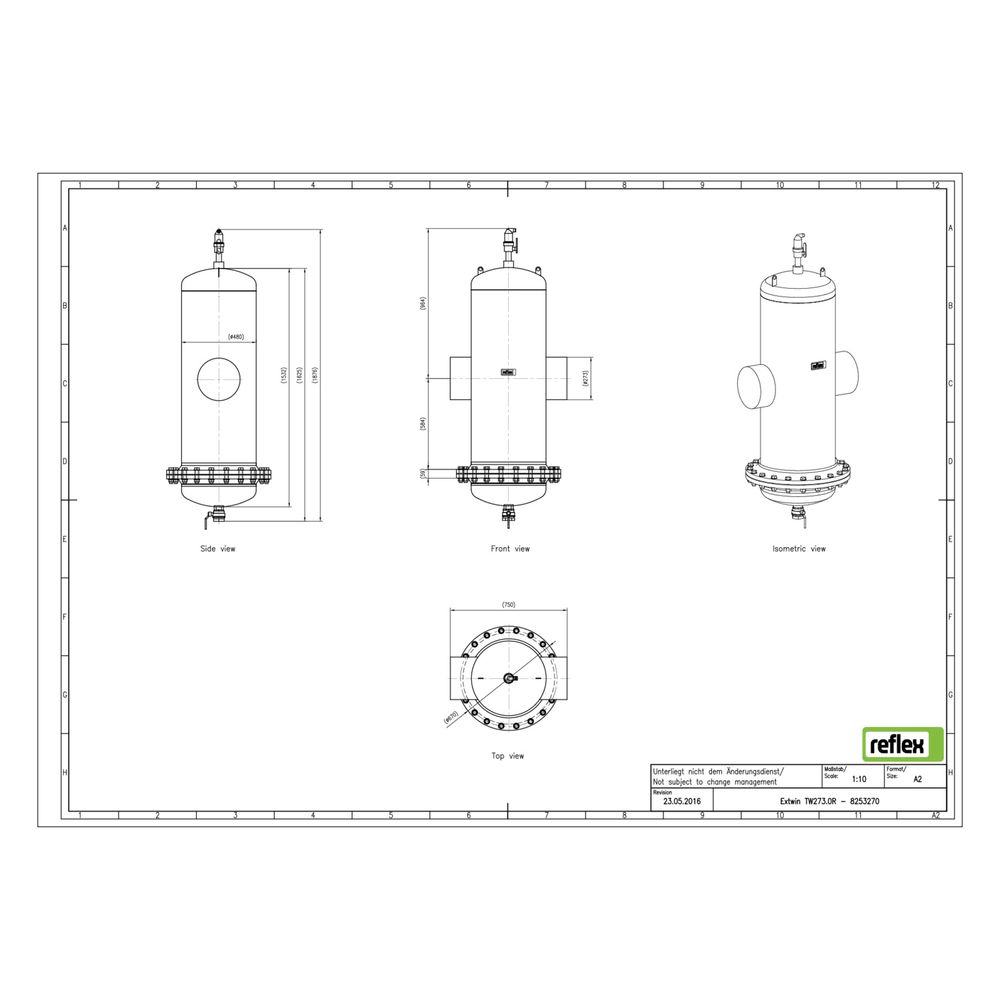

Das Gehäuse des Schmutzabscheiders besteht aus robustem Stahl mit einem Rohraußendurchmesser von 273 mm. Die Ausführung ist horizontal mit Schweißstutzen. Der Nenndurchmesser beträgt 10 Zoll (250 mm), und der Kvs-Wert liegt bei 1185,7, was eine Durchflussleistung von 0,10 bis 288 m³/h ermöglicht. Das Gerät arbeitet nach dem magnetischen Funktionsprinzip und ist für den Vollstrombetrieb mit Beruhigung ausgelegt.

Technische Daten

• Maximaler Arbeitsdruck: 10 bar
• Rohraußendurchmesser: 273 mm
• Nenndurchmesser: 10 Zoll (250 mm)
• Material Gehäuse: Stahl
• Durchflussleistung: 0,10 bis 288 m³/h
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 1185,7
• Ausführung: horizontal mit Schweißstutzen
• Automatischer Entlüfter: integriert
• Reinigung während des Betriebs: nicht möglich

Der Reflex Extwin Schmutzabscheider TW 273mm R bietet eine effektive Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem integrierten automatischen Entlüfter und der wartungsfreundlichen Bauweise trägt er zur Verlängerung der Lebensdauer von Anlagen bei und sichert eine zuverlässige Systemfunktion bei einem maximalen Betriebsdruck von 10 bar.
