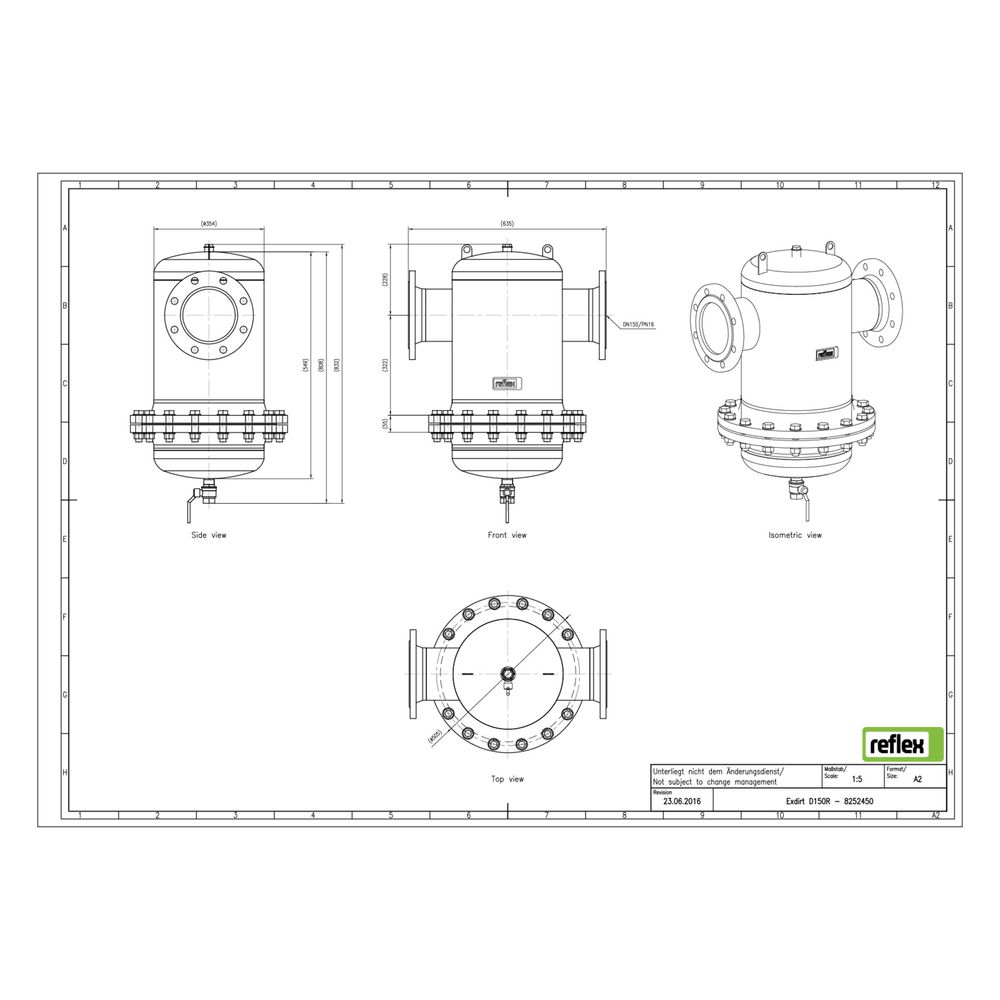

Reflex Exdirt Schmutzabscheider D DN 150 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 150 R mit Flanschanschluss und Wartungsflansch ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemischen bis zu einem Mischverhältnis von 50/50%. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 150 eignet sich der Schmutzabscheider besonders für Anlagen mit hohen Durchflussleistungen.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht. Der Wartungsflansch erleichtert den Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten.
Für welche Medien und Systeme ist der Schmutzabscheider geeignet?
Der Reflex Exdirt ist für Wasser und Wasser/Glykol-Gemische bis zu 50 % Glykolanteil ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Der Schmutzabscheider ist nicht für offene Systeme oder den Einsatz in Solaranlagen vorgesehen.
Welche Anschluss- und Bauarten sind verfügbar?
Das Modell Exdirt D 150 R ist in der Ausführung mit horizontalem Flanschanschluss und einem 8-Loch-Flansch erhältlich. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 168,3 mm, und die Baulänge liegt bei 635 mm. Kupplungen sind nicht integriert.
Welche Betriebsparameter sind zu beachten?
Der Schmutzabscheider ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Mediumtemperaturen von 0 bis 110 °C dauerhaft verarbeiten. Die Durchflussleistung liegt im Bereich von 0,10 bis 108 m³/h, wobei der Kvs-Wert 487,9 beträgt.
Technische Daten
- Nenndurchmesser: DN 150
- Anschlussart: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 168,3 mm
- Baulänge: 635 mm
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 108 m³/h
- Kvs-Wert: 487,9
- Reinigung während des Betriebs: möglich
Der Reflex Exdirt Schmutzabscheider D DN 150 R bietet eine zuverlässige Entfernung von feinen Schmutzpartikeln ab 5 Mikrometern und schützt damit Heiz- und Kühlsysteme vor Ablagerungen. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs stellt er eine effiziente Lösung für geschlossene Anlagensysteme dar.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252450 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252450 |
| Ausführung | horizontal |
| Baulänge | 635,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705118890 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 126 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 150 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
