Reflex Exvoid Luft-Mikroblasenabscheider A DN 150, mit Flansch, 8-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 150 mit Flanschanschluss und 8-Loch-Befestigung ist für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50%. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C eignet sich der Abscheider für vielfältige Anwendungen, unter anderem in Solar-, Heiz- und Kühlsystemen.

Wie funktioniert der Reflex Exvoid Luft-Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider arbeitet nach dem Prinzip eines Vollstrom-Abscheiders mit Beruhigung. Gasblasen werden aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeleitet. Diese permanente Entlüftung sorgt für eine effiziente Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.

Für welche Medien und Systeme ist der Exvoid geeignet?

Der Abscheider ist für die Medien Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50% ausgelegt. Er ist für den Einsatz in geschlossenen Systemen vorgesehen und kann sowohl in Heiz- als auch Kühlsystemen verwendet werden. Zudem ist er für Solaranlagen geeignet, jedoch nicht für offene Systeme.

Welche Ausführung und Anschlussarten bietet der Exvoid?

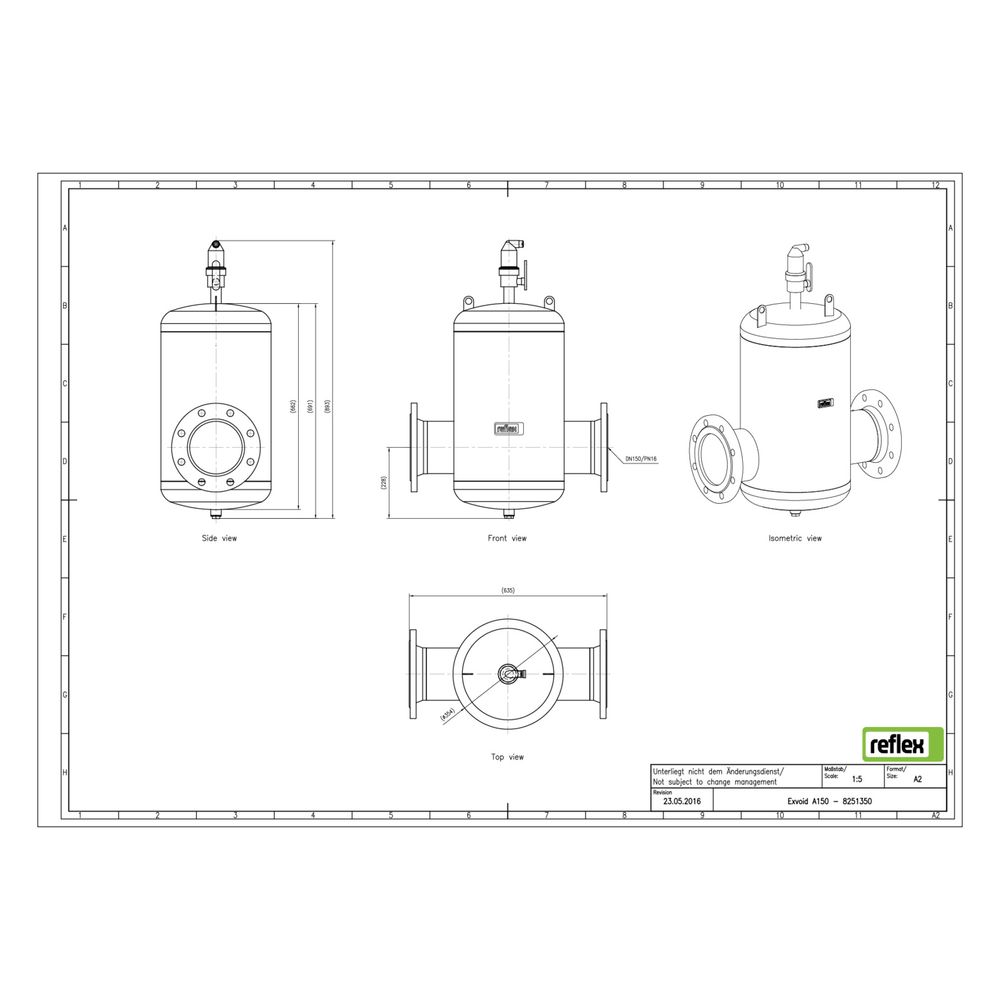

Das Gehäuse des Exvoid A DN 150 besteht aus Stahl und ist horizontal ausgeführt. Der Anschluss erfolgt über einen Flansch mit 8-Loch-Befestigung. Die Baulänge beträgt 635 mm, der Rohraußendurchmesser 168,3 mm. Die Strömungsrichtung ist variabel, was eine flexible Installation ermöglicht.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Der Abscheider ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann Mediumtemperaturen von 0 bis 110 °C dauerhaft verarbeiten. Die Durchflussleistung liegt im Bereich von 0,10 bis 108 m³/h, der Kvs-Wert beträgt 487,9. Eine Reinigung während des Betriebs ist nicht möglich, der Abscheider verfügt jedoch über einen automatischen Entlüfter.

Technische Daten

• Nenndurchmesser: DN 150
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Baulänge: 635 mm
• Rohraußendurchmesser: 168,3 mm
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 108 m³/h
• Kvs-Wert: 487,9
• Maximale Glykol-Mischung: 50 %
• Strömungsrichtung: variabel

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 150 bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen sowie geschlossenen Anlagensystemen. Mit seiner robusten Stahlausführung, dem Flanschanschluss und der automatischen Entlüftung unterstützt er eine effiziente Betriebsentlüftung bei einem maximalen Betriebsdruck von 10 bar und Mediumtemperaturen bis 110 °C.
