Beschreibung

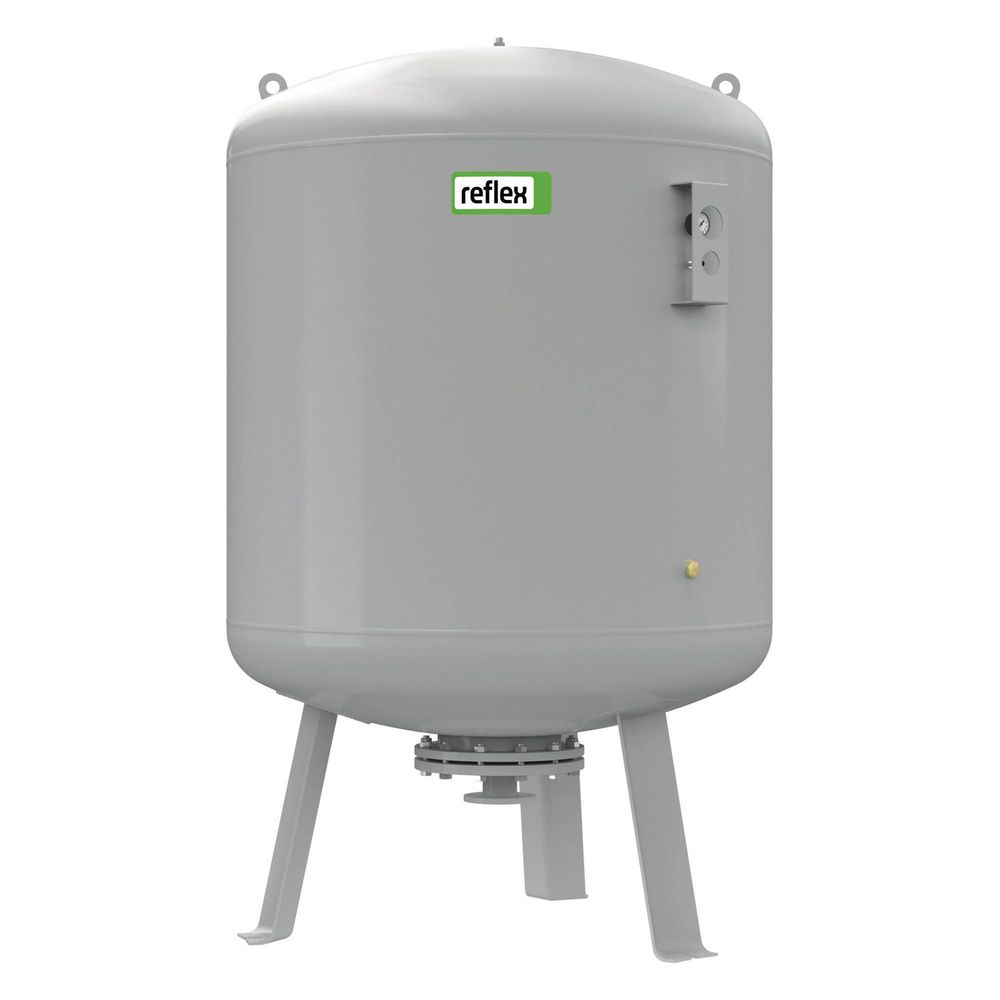

Reflex Ausdehnungsgefäß G MAG 2000, 2000L, 16 bar, stehend, Grau
Der Reflex G Ausdehnungsgefäß MAG 2000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine stehende Bauweise sowie die graue Epoxidharzbeschichtung aus. Das Gefäß eignet sich für Zentralheizungen und Kühlsysteme mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran entspricht der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder sowie eine Besichtigungsöffnung ab 1000 Litern sind vorhanden. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion.
Für welche Einsatzbedingungen ist das Gefäß geeignet?
Das Reflex G Ausdehnungsgefäß ist für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 70 °C ausgelegt und kann Systemtemperaturen bis maximal 120 °C aushalten. Es ist für den Einsatz mit Frostschutzmitteln im Bereich von 25 bis 50 Prozent geeignet, jedoch nicht für Leitungswasser. Die maximale Arbeitsdruckstufe beträgt 16 bar.
Welche Anschlussmöglichkeiten bietet das Ausdehnungsgefäß?

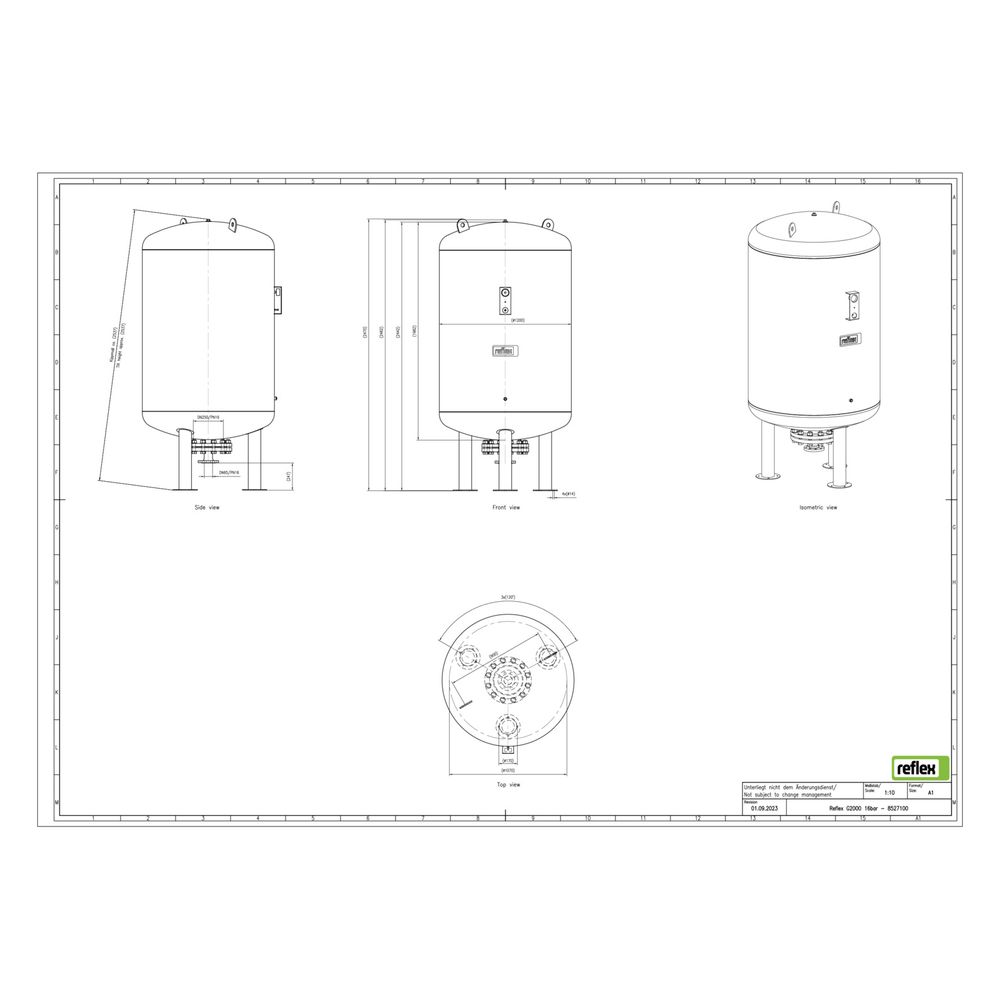

Das Gefäß ist mit metrischen Außengewindeanschlüssen sowie Flanschanschlüssen DN 65 mit Druckstufen PN 6 bzw. PN 16 ausgestattet. Der Durchmesser beträgt 1200 mm, die Bauhöhe 2481 mm. Die stehende Ausführung ist mit Füßen versehen.
Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Für die Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Betriebsdruck: 16 bar
- Bauhöhe: 2481 mm
- Durchmesser: 1200 mm
- Anschluss: Außengewinde (metrisch), Flansch DN 65/PN 6 bzw. PN 16
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. Systemtemperatur: 120 °C
- Vordruck: 2 bar
- Platzierung: stehend mit Füßen
Das Reflex G Ausdehnungsgefäß MAG 2000 bietet eine robuste und langlebige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Mit seiner hohen Druckfestigkeit, der austauschbaren Membran und der schützenden Epoxidharzbeschichtung ist es für anspruchsvolle Anwendungen geeignet und unterstützt den sicheren Betrieb bei Temperaturen bis 120 Grad Celsius.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8527100 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8527100 |
| Bauhöhe | 2481,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705110818 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 733 kg |
| Kippmaß | 2537,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
