Reflex Exdirt Schmutzabscheider vertikal D 100 V, mit F1 Flansch, 6 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 100 V mit F1 Flansch ist ein hochwertiges Zubehör für geschlossene Heiz- und Kühlwassersysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Die Armatur ist für einen maximalen Betriebsdruck von 6 bar ausgelegt und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung und nutzt ein speziell gestaltetes Abscheideelement namens Flowpac, um selbst kleinste Schmutz- und Schlammpartikel aus dem System zu entfernen. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung während des Betriebs ermöglicht. Optional kann der Schmutzabscheider mit einem Magneteinsatz Exferro erweitert werden, um ferromagnetische Partikel zusätzlich aus dem Fluidstrom zu separieren.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt D 100 V ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranwendungen geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.

Welche Anschluss- und Montageoptionen bietet der Schmutzabscheider?

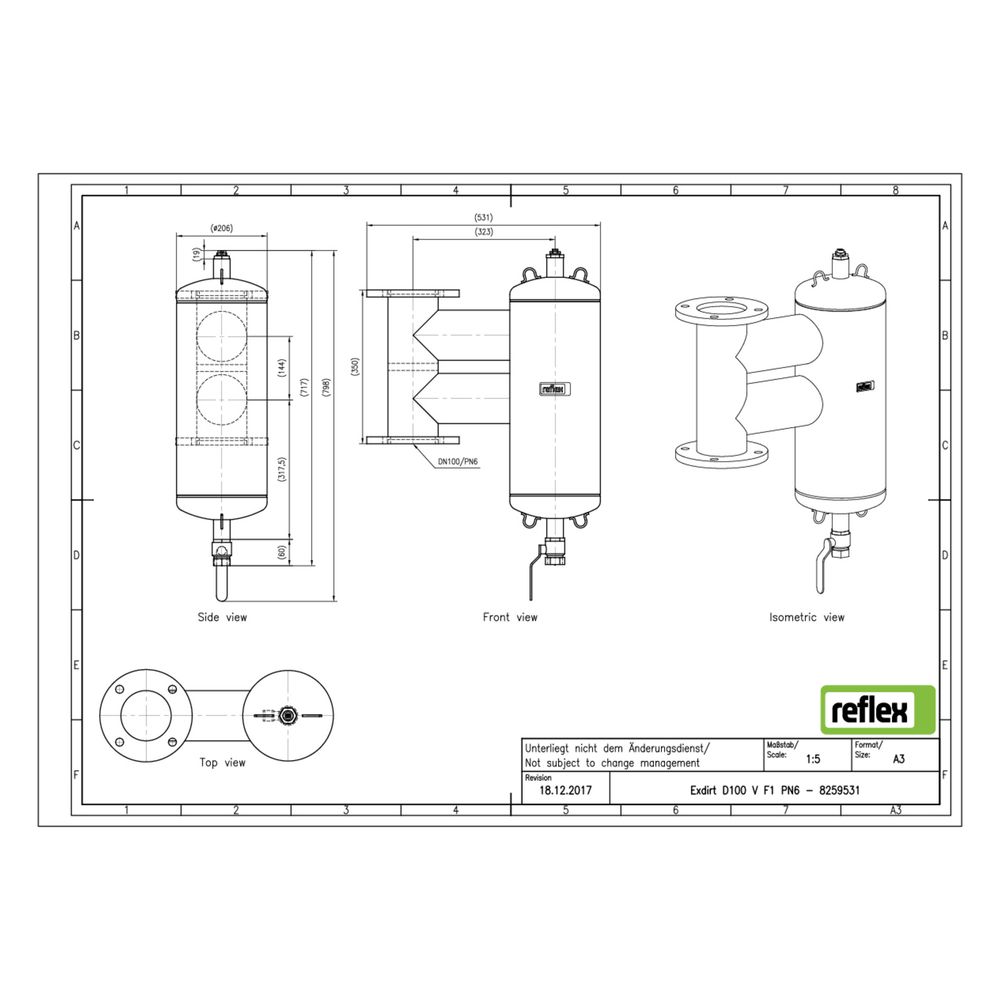

Das Modell D 100 V ist vertikal ausgeführt und verfügt über einen Flanschanschluss mit Normeinbaulänge F1 gemäß DIN 3202-1 und DIN EN 558:2017-05. Das Gehäuse besteht aus robustem Stahl mit einem Rohraußendurchmesser von 114,3 mm. Die Armatur ist für einen Nenndurchmesser von DN 100 ausgelegt und besitzt einen Kvs-Wert von 219,8, was eine hohe Durchflussleistung von 0,10 bis 47 m³/h ermöglicht. Die Baulänge beträgt 350 mm.

Technische Daten

• Typ Abscheider: Schmutz
• Ausführung: vertikal
• Anschluss: Flansch (F1)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 100
• Rohraußendurchmesser: 114,3 mm
• Baulänge: 350 mm
• Max. Arbeitsdruck: 6 bar
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 219,8
• Durchflussleistung: 0,10 bis 47 m³/h
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 100 V mit F1 Flansch bietet eine effiziente Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme vor Ablagerungen. Mit einem maximalen Betriebsdruck von 6 bar, einer hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs stellt er eine zuverlässige Komponente für geschlossene Anlagensysteme dar.
