Beschreibung

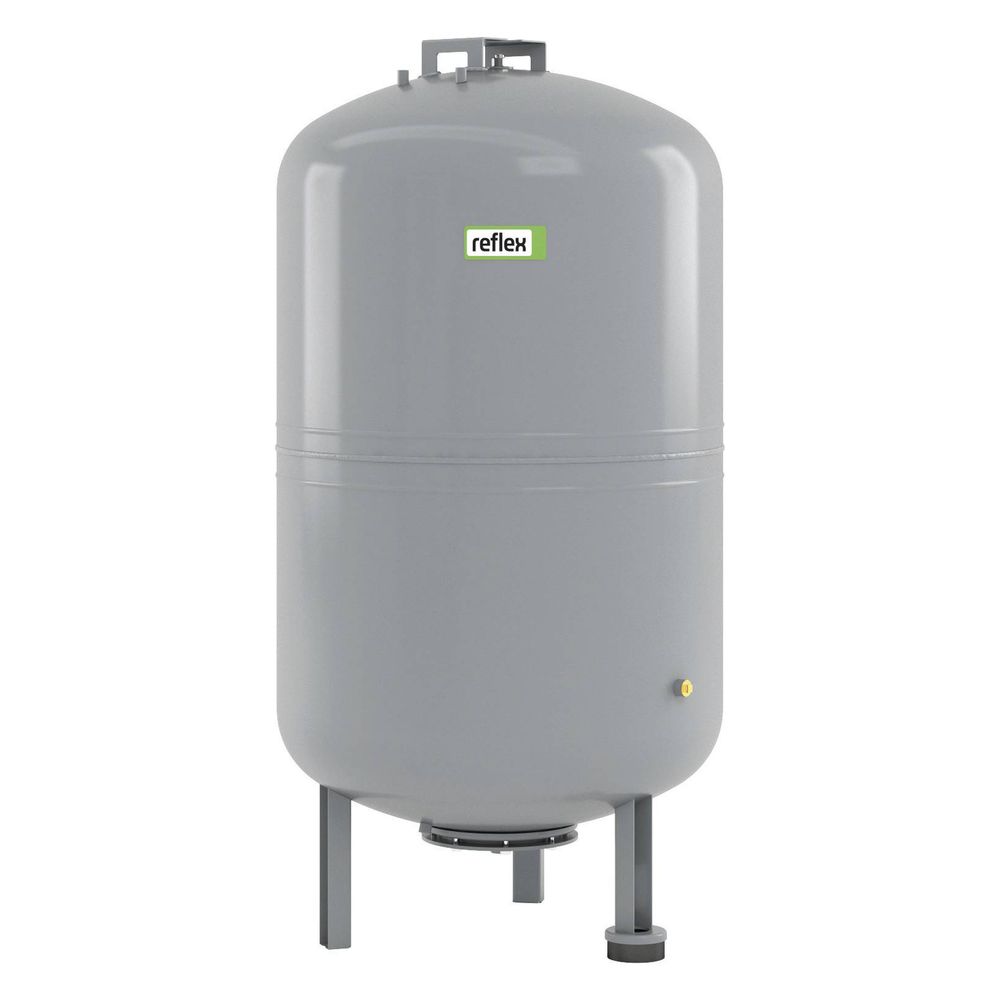

Reflex Reflexomat RG Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und einer Kunststoffbeschichtung innen und außen.
Wie ist das Reflexomat RG Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgestattet. Die Membran besteht aus austauschbarem Butyl gemäß DIN EN 13831, was eine hohe Beständigkeit sicherstellt. Innen und außen ist das Gefäß kunststoffbeschichtet, um Korrosion zu reduzieren. Ein bauteilgeprüftes Luftsicherheitsventil sorgt für die Absicherung des Gefäßes.
Welche Funktionen und Sicherheitsmerkmale bietet das Reflexomat RG?
Das Gefäß verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung ausgestattet ist. Die Konstruktion entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000 und erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern die Druck- und Volumenwerte eingehalten werden.
Wie wird das Reflexomat RG Ausdehnungsgefäß eingesetzt?
Das Ausdehnungsgefäß dient als Grundgefäß in Reflexomat kompressorgesteuerten Druckhaltestationen, die den Systemdruck in geschlossenen Heiz- und Kühlwasseranlagen präzise regeln. Die Steuereinheit ist werkseitig auf dem Grundgefäß montiert, was eine einfache Installation ermöglicht.
Technische Daten
- Nennvolumen: 500 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C

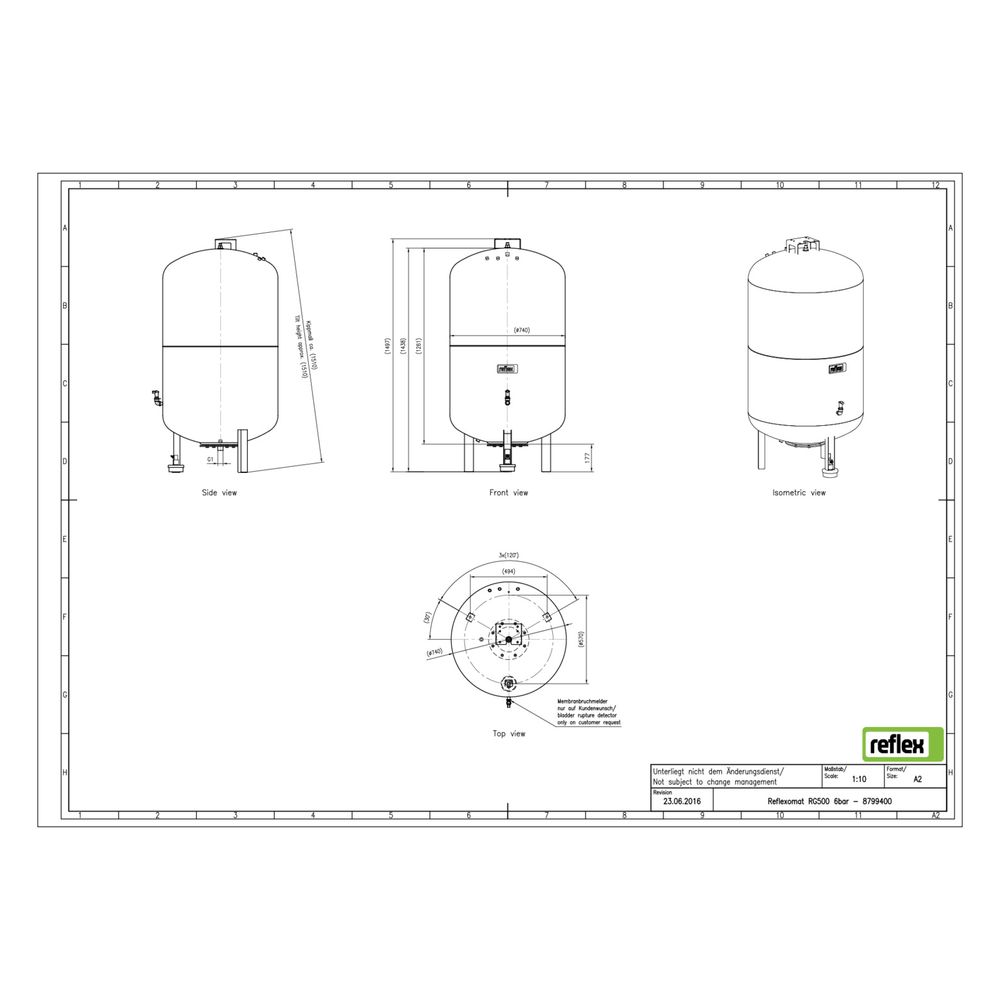

- Bauhöhe: 1497 mm
- Durchmesser: 740 mm
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Platzierung: stehend
Das Reflexomat RG Ausdehnungsgefäß MAG 500 bietet eine normgerechte und robuste Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 500 Litern und einem Betriebsdruck von 6 bar ermöglicht es eine zuverlässige Systemfunktion. Die austauschbare Membran und integrierten Sicherheitskomponenten unterstützen eine langlebige Nutzung.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8799400 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8799400 |
| Bauhöhe | 1497,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705112829 |
| Gewicht | 89 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
