Reflex Exdirt Schmutzabscheider D DN 300, mit Flansch, 12-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 300 mit Flanschanschluss und 12-Loch-Ausführung ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Medium Wasser oder Wasser/Glykolgemisch (bis zu 50 % Glykolanteil) und trägt so zum Schutz und zur Werterhaltung der Anlage bei. Der Schmutzabscheider ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und integriertem magnetischem Funktionsprinzip. Dadurch werden selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom abgeschieden. Die speziell gestaltete Einsatztechnik sorgt für die Entfernung von Partikeln ab 5 Mikrometern, was die Betriebssicherheit und Effizienz der Heiz- und Kühlsysteme erhöht.

Wie erfolgt die Reinigung des Schmutzabscheiders?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn. Diese Funktion ermöglicht die Entfernung von Schmutz und Schlamm ohne Unterbrechung des Anlagenbetriebs, was Ausfallzeiten reduziert und die Wartung vereinfacht.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist speziell für geschlossene Systeme ausgelegt und eignet sich für Heiz- und Kühlwassersysteme. Er ist kompatibel mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche Ausführung und Anschlüsse bietet das Modell DN 300?

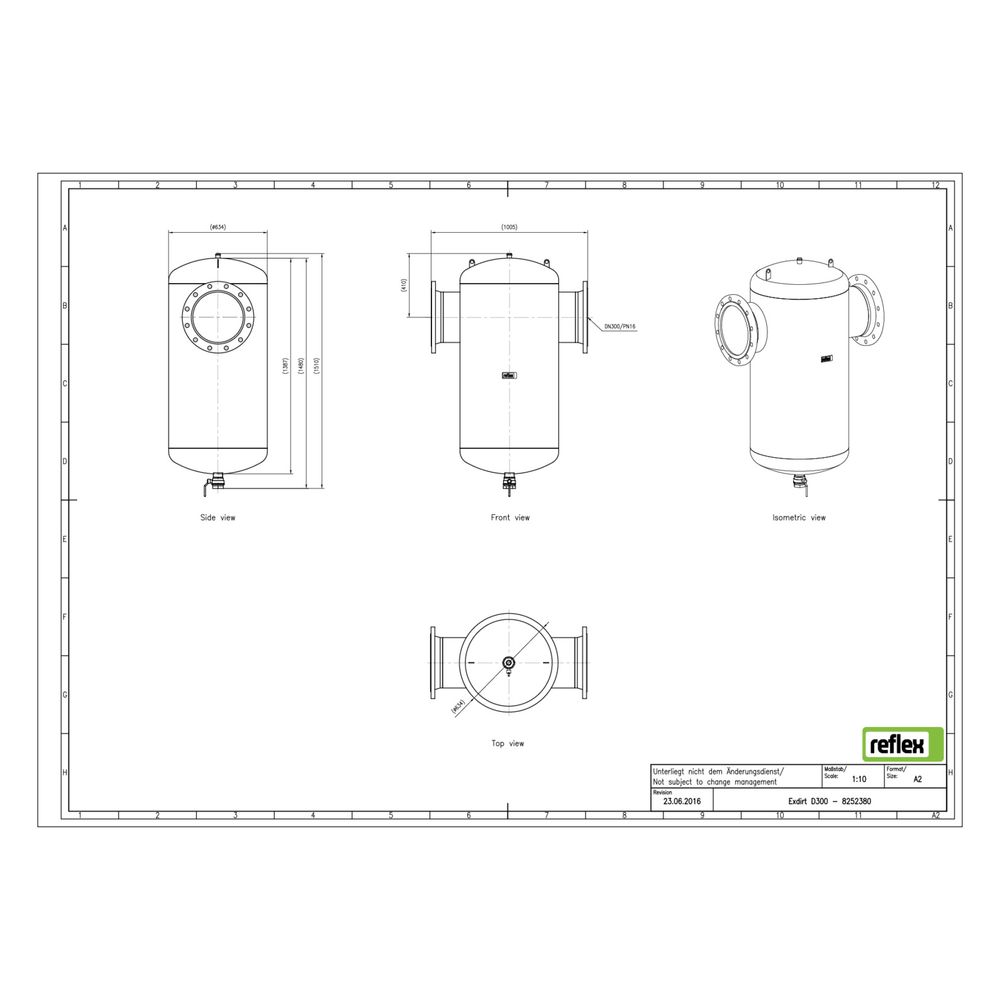

Das Modell Exdirt D DN 300 ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 12-Loch-Befestigung. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 323,90 mm, und die Baulänge liegt bei 1005 mm. Der maximale Arbeitsdruck ist mit 10 bar angegeben.

Technische Daten

• Nenndurchmesser: DN 300
• Anschluss: Flansch, 12-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 405 m³/h
• Kvs-Wert: 1696,40
• Baulänge: 1005 mm
• Rohraußendurchmesser: 323,90 mm
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 300 mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar, einer hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs stellt er eine effiziente Lösung für geschlossene Anlagensysteme dar.
