Beschreibung
Reflex S Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 10 bar, Vollmembran, Grau
Das Reflex S Ausdehnungsgefäß MAG 12 mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 10 bar ist ein Membran-Druckausdehnungsgefäß in Grau. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von bis zu 50 Prozent.
Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?
Das Reflex S Ausdehnungsgefäß ist für geschlossene Systeme wie Solar-, Heiz- und Kühlwasserkreisläufe ausgelegt. Es unterstützt den Betrieb in Zentralheizungen und Kühlsystemen und ist für den Einsatz mit Frostschutzmitteln von mindestens 25 bis maximal 50 Prozent geeignet. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse. Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet und für die vertikale Platzierung vorgesehen. Es besitzt keine Füße oder Befestigungslaschen, da es für das Nennvolumen von 12 Litern ausgelegt ist.
Welche Betriebsbedingungen und Druckwerte sind zu beachten?

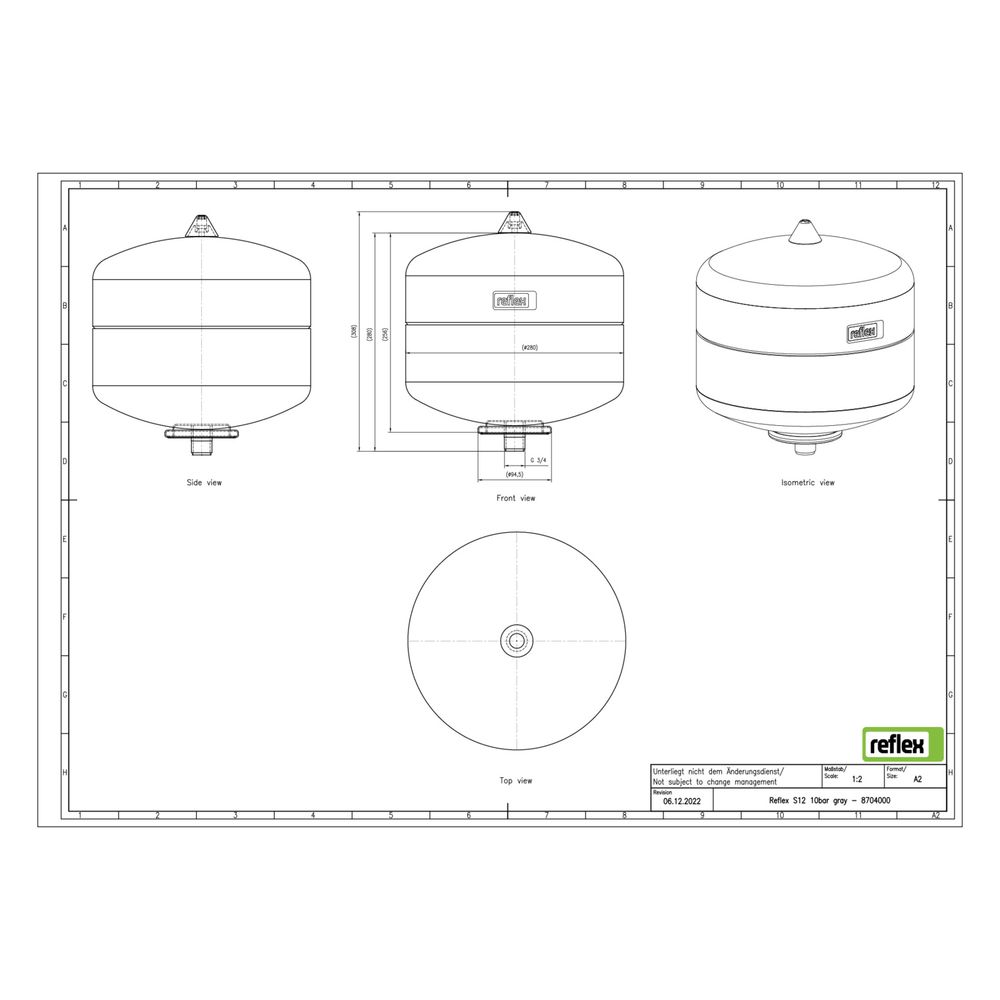

Das Reflex S MAG 12 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und hat einen Vordruck von 1,5 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius, die maximale Systemtemperatur darf bis zu 120 Grad Celsius betragen. Das Kippmaß beträgt 410 mm, die Bauhöhe 300 mm und der Durchmesser 280 mm.
Welche Normen und Zulassungen gelten für das Ausdehnungsgefäß?
Das Gefäß entspricht der DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Für Anlagen mit einem Produkt aus Druck und Volumen (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI.
Technische Daten
- Nennvolumen: 12 l
- Maximaler Betriebsdruck: 10 bar
- Vordruck: 1,5 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Maximale Systemtemperatur: 120 °C
- Material Membran: Butylkautschuk (IIR)
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Bauhöhe: 300 mm
- Durchmesser: 280 mm
- Kippmaß: 410 mm
- Farbe: Grau
Das Reflex S Ausdehnungsgefäß MAG 12 ist eine zuverlässige Lösung für geschlossene Solar-, Heiz- und Kühlwassersysteme mit einem Frostschutzmittelanteil von bis zu 50 Prozent. Es bietet eine robuste Konstruktion mit langlebiger Epoxidharzbeschichtung und ist für Betriebsdrücke bis 10 bar ausgelegt, was es zu einer passenden Komponente für vielfältige Anwendungen in der Haustechnik macht.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 8704000 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8704000 |
| Bauhöhe | 300,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705109874 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 2,5 kg |
| Kippmaß | 410,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
