Reflex Exdirt Schmutzabscheider D DN 100, mit Flansch, 8-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 100 mit Flanschanschluss und 8-Loch-Befestigung ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C unterstützt er die Schonung der Anlage und trägt zur Reduzierung von Betriebskosten bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutz- und Schlammpartikel effektiv aus dem Heiz- oder Kühlwasser abgeschieden werden. Ein speziell gestalteter Einsatz ermöglicht die Entfernung von Partikeln ab 5 Mikrometern. Zusätzlich ist ein magnetisches Funktionsprinzip integriert, das die Abscheidung von metallischen Partikeln unterstützt. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Systeme ausgelegt und eignet sich sowohl für Heiz- als auch Kühlsysteme. Er kann mit Wasser und Wasser-Glykol-Gemischen betrieben werden, wobei das Mischungsverhältnis des Glykolanteils bis zu 50 % betragen darf. Der Schmutzabscheider ist nicht für offene Systeme oder den Einsatz in Solaranlagen vorgesehen.

Welche Anschluss- und Bauarten sind verfügbar?

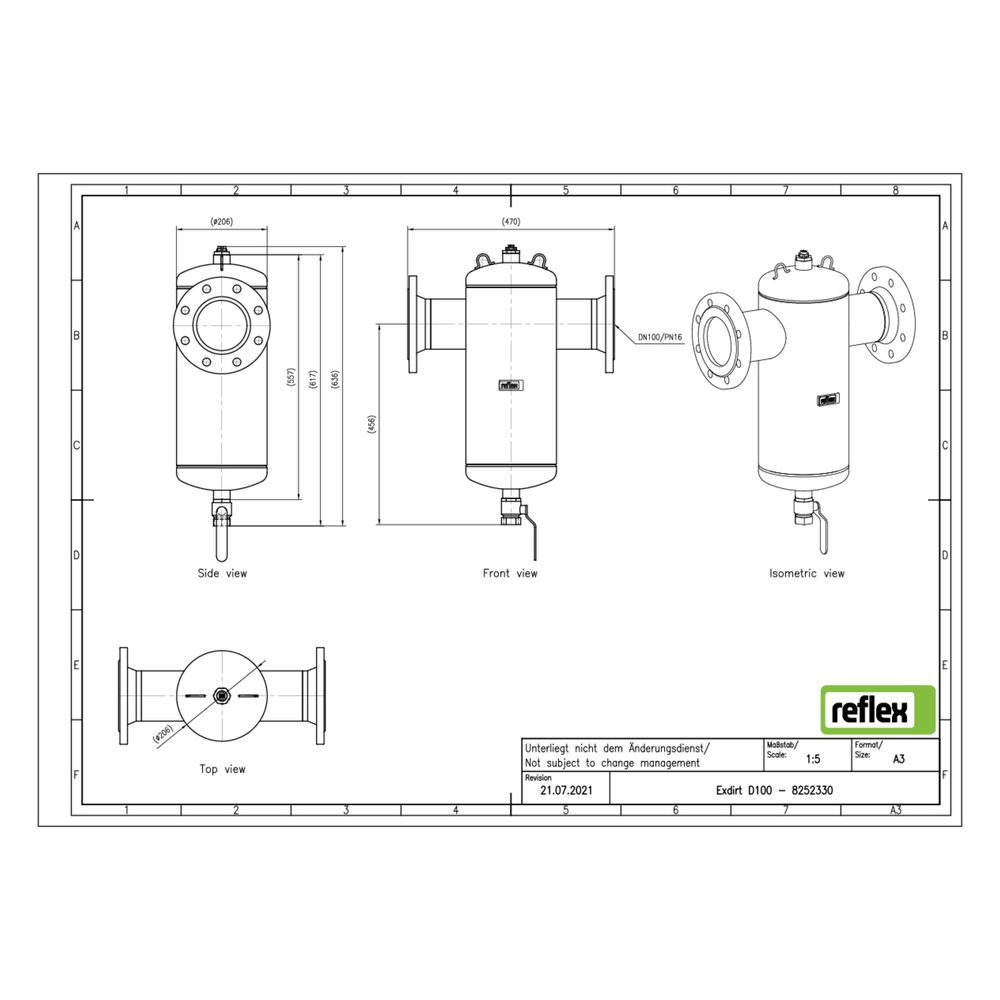

Das Modell Exdirt D DN 100 ist mit einem Flanschanschluss und einer 8-Loch-Befestigung ausgestattet. Das Gehäuse besteht aus Stahl, und die Ausführung ist horizontal. Die Baulänge beträgt 470 mm, der Rohraußendurchmesser 114,3 mm. Kupplungen sind nicht enthalten.

Technische Daten

• Nenndurchmesser: DN 100
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 47 m³/h
• Kvs-Wert: 244,3
• Baulänge: 470 mm
• Rohraußendurchmesser: 114,3 mm
• Reinigung während des Betriebs: möglich
• Magnetisches Funktionsprinzip: ja
• Systemtyp: geschlossene Systeme

Der Reflex Exdirt Schmutzabscheider D DN 100 mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern und unterstützt so die Langlebigkeit von Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und ermöglicht eine Reinigung ohne Betriebsunterbrechung.
