Beschreibung
Reflex Exdirt Schmutzabscheider D DN 80, mit Flansch, 8-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 80 mit Flanschanschluss ist ein robustes Zubehör für geschlossene Heiz- und Kühlwassersysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und schützt so die Anlage vor Verschleiß. Das Gerät ist für Wasser und Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50/50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem speziell gestalteten Einsatz, der Partikel ab 5 Mikrometern aus dem Medium abscheidet. Ein magnetisches Funktionsprinzip unterstützt die effektive Entfernung von Schmutz und Schlamm, was die Lebensdauer und Effizienz der Heiz- und Kühlsysteme erhöht.
Wie wird der Schmutzabscheider gereinigt?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn. Diese Wartung ist während des Betriebs möglich, sodass keine Unterbrechung des Anlagenbetriebs notwendig ist.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischverhältnis von 50/50 % betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.
Welche Anschluss- und Bauformen sind verfügbar?

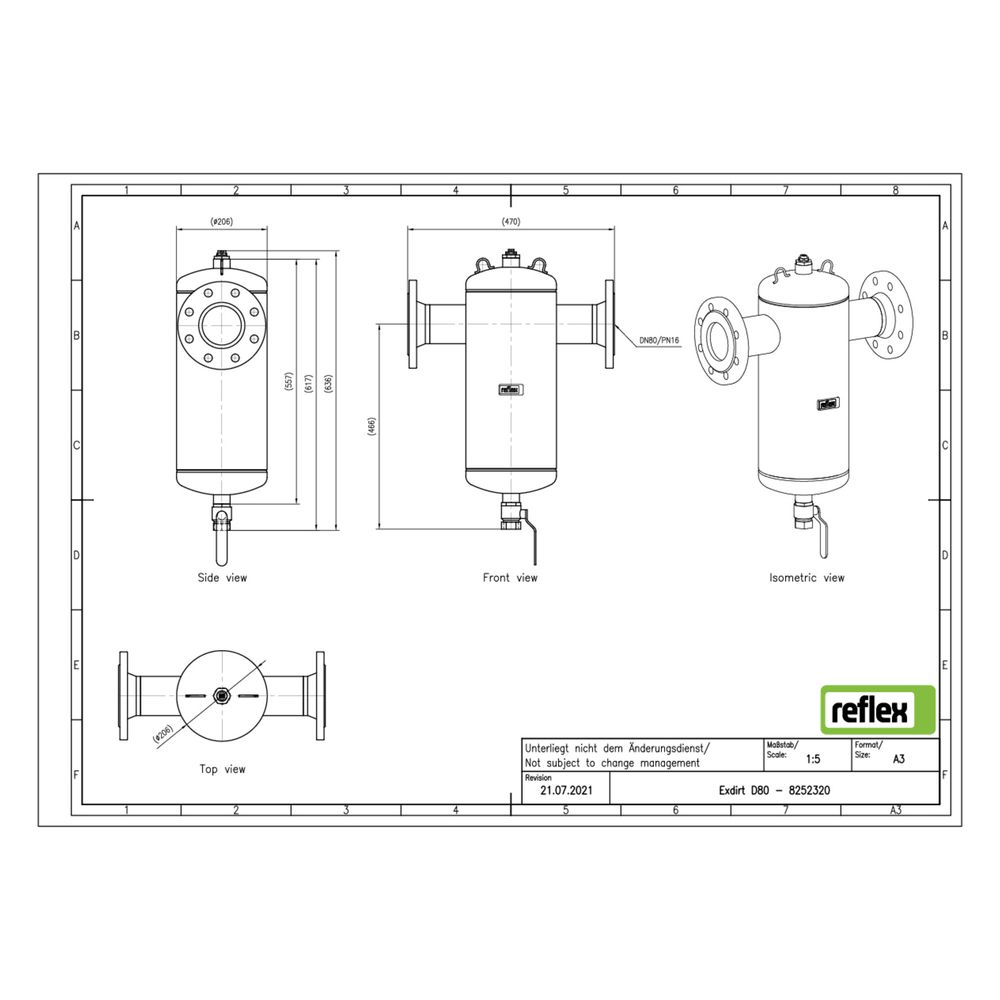

Der Schmutzabscheider ist in horizontaler Ausführung mit einem 8-Loch-Flanschanschluss erhältlich. Das Gehäuse besteht aus Stahl, der eine hohe Stabilität und Langlebigkeit bietet. Die Baulänge beträgt 470 mm, der Rohraußendurchmesser 88,9 mm, und der Nenndurchmesser ist DN 80.
Technische Daten
- Anschluss: Flansch, 8-Loch
- Nenndurchmesser: DN 80
- Baulänge: 470 mm
- Rohraußendurchmesser: 88,9 mm
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximales Glykol-Mischverhältnis: 50 %
- Durchflussleistung: 0,10 bis 27 m³/h
- Kvs-Wert: 158,5
- Werkstoff Gehäuse: Stahl
- Reinigung während des Betriebs: möglich
- Funktionsprinzip: Vollstrom mit Beruhigung und magnetisch
Der Reflex Exdirt Schmutzabscheider D DN 80 bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er vielseitig einsetzbar und ermöglicht eine Reinigung ohne Betriebsunterbrechung, was den Betrieb sicher und effizient gestaltet.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252320 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252320 |
| Ausführung | horizontal |
| Baulänge | 470,00 |
| Durchflussleistung | 0,10 - 27,00 |
| EAN-13 | 4036705118777 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 19,1 kg |
| Kvs-Wert | 158,50 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 80 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 88,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
