Reflex Exdirt Schmutzabscheider D 114,3mm, mit Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider mit einem Rohraußendurchmesser von 114,3 mm und Schweißstutzen ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykol-Gemischen bis zu einem Mischverhältnis von 50/50%. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und ermöglicht eine Reinigung ohne Betriebsunterbrechung.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und nutzt ein magnetisches Funktionsprinzip, um selbst kleinste Schmutz- und Schlammpartikel aus dem Flüssigkeitsstrom zu entfernen. Die Partikel werden im speziell gestalteten Einsatz zurückgehalten, wodurch die Anlagenteile geschützt werden. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn ohne Unterbrechung des Betriebs.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu einem Anteil von 50% betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C. Der Nenndurchmesser beträgt 4 Zoll (100 mm).

Welche Ausführung und technischen Merkmale hat das Modell?

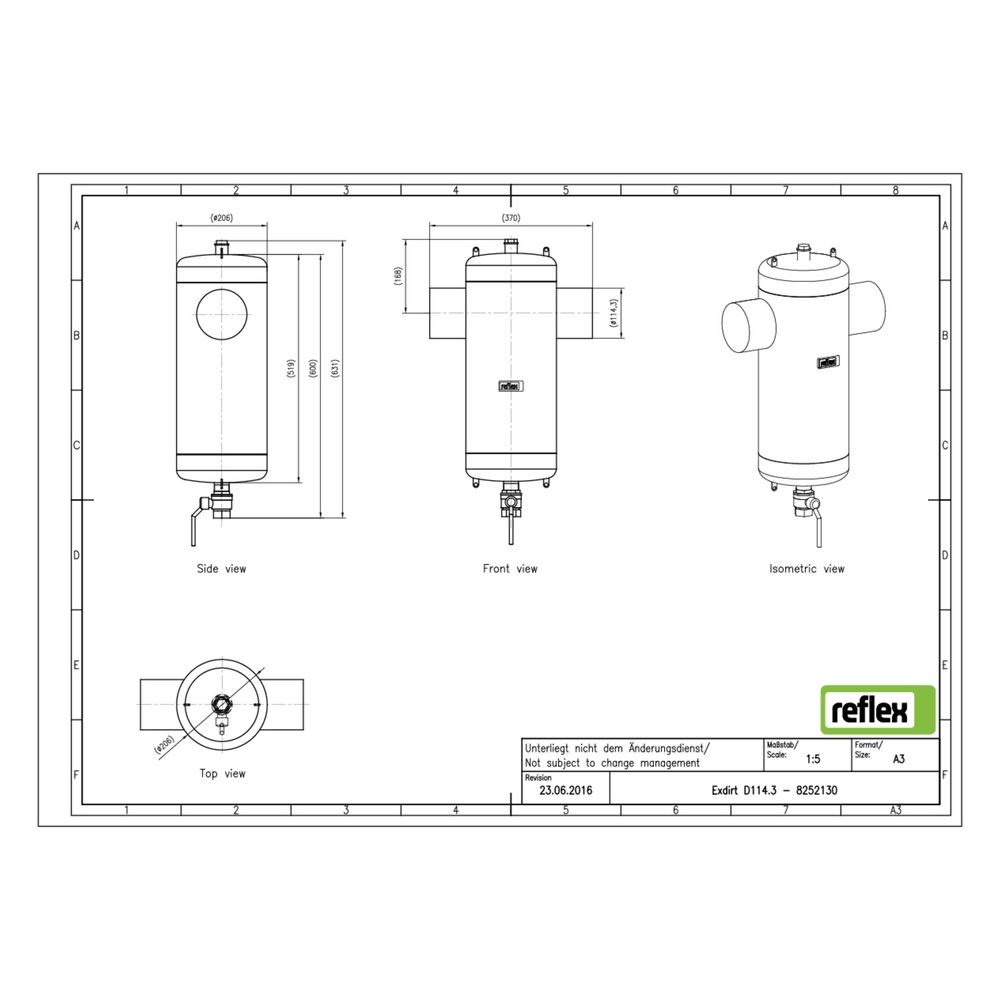

Das hier beschriebene Modell verfügt über einen horizontalen Stahlkörper mit Schweißstutzen. Die Baulänge beträgt 370 mm, der maximale Arbeitsdruck liegt bei 10 bar. Weitere technische Merkmale sind ein Kvs-Wert von 244,3, eine Durchflussleistung von 0,10 bis 47 m³/h sowie die Möglichkeit der Reinigung während des Betriebs.

Technische Daten

• Rohraußendurchmesser: 114,3 mm
• Baulänge: 370 mm
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser: 4 Zoll (100 mm)
• Medium: Wasser, Wasser/Glykol-Gemisch bis 50/50%
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 47 m³/h
• Kvs-Wert: 244,3
• Ausführung: horizontal
• Werkstoff Gehäuse: Stahl
• Reinigung während des Betriebs: möglich
• Magnetisches Funktionsprinzip: ja
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider schützt Heiz- und Kühlsysteme effektiv vor schädlichen Schmutzpartikeln ab 5 Mikrometern und ermöglicht eine einfache Reinigung ohne Betriebsunterbrechung. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und trägt zur Betriebssicherheit und Langlebigkeit der Anlagen bei.
