Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-14-65, geschraubt, 65 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-65 ist ein geschraubter Wärmetauscher mit 65 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung sowie einfache Wartung und Erweiterung erforderlich sind.

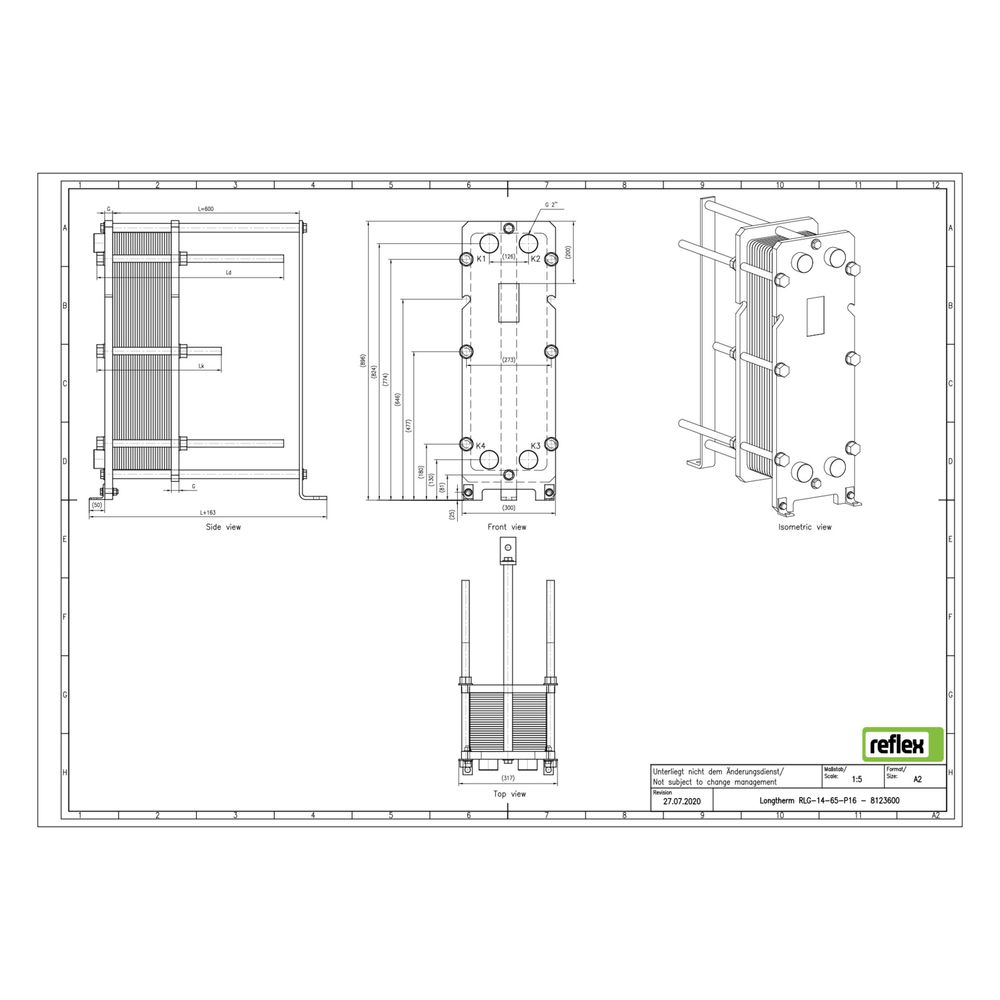

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert werden. Die Platten sind über Kontaktpunkte kupferverlötet verbunden. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm in der Länge, 896 mm in der Höhe und 763 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Das Gerät ist nicht vollversiegelt und nicht für die Verwendung mit Dämmschalen vorgesehen.
Welche Zulassungen und Anpassungsmöglichkeiten bietet der Reflex Longtherm?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle je nach Medium individuell konfiguriert werden, um spezifische Anforderungen zu erfüllen.
Technische Daten
- Anzahl der Platten: 65
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RLG-14-65 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar geeignet und ermöglicht eine einfache Wartung sowie Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123600 |
| Hersteller | Reflex |
| Anzahl der Platten | 65,00 |
| Artikelnummer | REFLEX-8123600 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220579 |
| Geeignet für Dämmschale | nein |
| Gewicht | 177 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
