Reflex SL Ausdehnungsgefäß MAG 180, Nennvolumen 180l, 6 bar, schlanke Bauform, Grau

Das Reflex SL Ausdehnungsgefäß MAG 180 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 180 Litern und einem maximalen Betriebsdruck von 6 bar. Es zeichnet sich durch seine schlanke Bauform und die graue Epoxidharzbeschichtung aus. Das Gefäß ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und eignet sich besonders für Anwendungen mit eingeschränktem Platzangebot.

Für welche Systeme ist das Reflex SL Ausdehnungsgefäß geeignet?

Das Reflex SL Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen vorgesehen. Es ist kompatibel mit Systemen, die Gewindeanschlüsse verwenden, und kann sowohl in Zentralheizungen als auch in Kühlsystemen eingesetzt werden. Das Gefäß ist nicht für den Betrieb mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusätzen in einer Konzentration von mindestens 25 bis 50 Prozent.

Welche Bauform und Materialien zeichnen das Ausdehnungsgefäß aus?

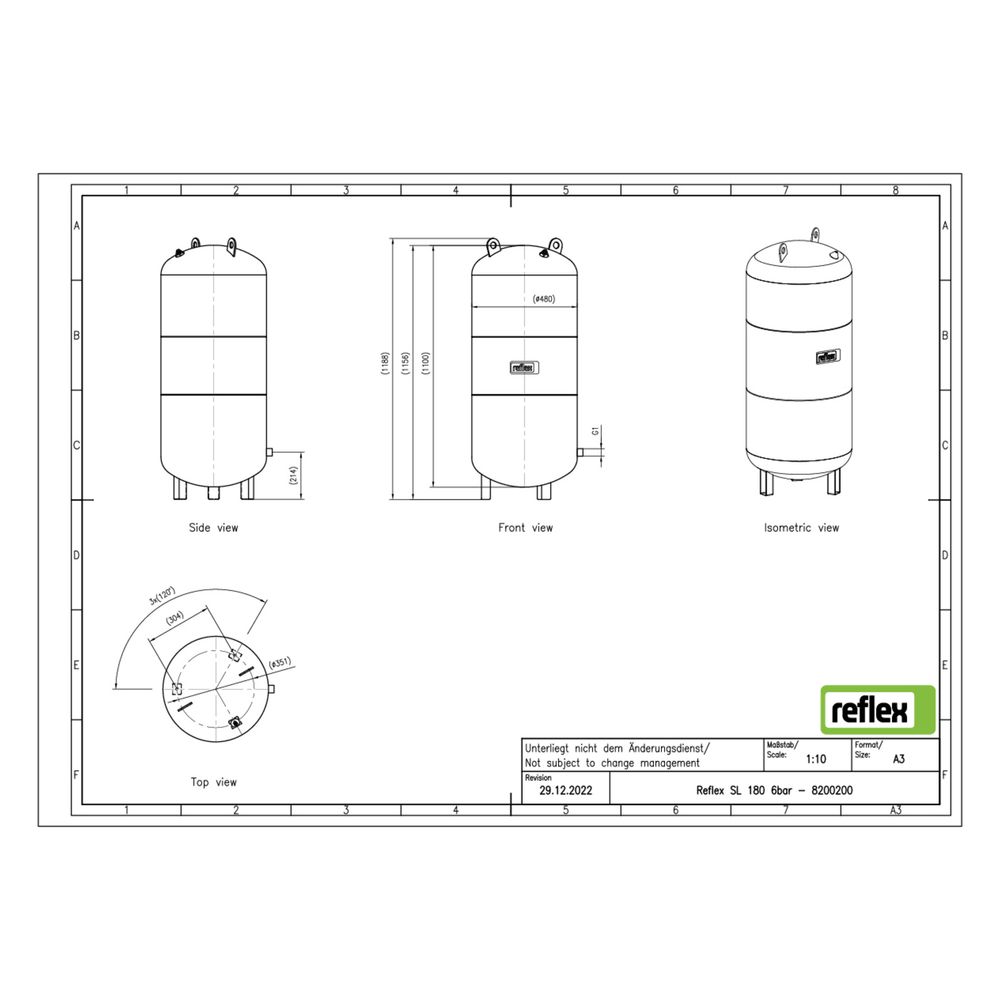

Das Ausdehnungsgefäß verfügt über eine schlanke Bauform mit einem Durchmesser von 480 mm und einer Bauhöhe von 1156 mm, was den Einbau in beengten Räumen erleichtert. Die Membran besteht aus Butylkautschuk (IIR) und ist als nicht tauschbare Halbmembran ausgeführt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Welche technischen Eigenschaften und Betriebsgrenzen sind zu beachten?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die maximale zulässige Systemtemperatur beträgt 120 °C, während die maximale Dauerbetriebstemperatur bei 70 °C liegt. Der Vordruck ist mit 1,5 bar angegeben, und der maximale Arbeitsdruck beträgt 6 bar. Das Gefäß ist vertikal zu platzieren und verfügt über Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm).

Wie ist das Reflex SL Ausdehnungsgefäß ausgestattet?

Das Ausdehnungsgefäß ist mit Füßen ausgestattet, die eine stabile vertikale Aufstellung ermöglichen. Es verfügt nicht über ein integriertes Sicherheitsventil oder Manometer und wird ohne Befestigungsmaterial geliefert. Die Membran ist nicht austauschbar, was bei der Wartung zu berücksichtigen ist.

Technische Daten

• Nennvolumen: 180 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: Grau
• Bauhöhe: 1156 mm
• Durchmesser: 480 mm
• Vordruck: 1,5 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Dauerbetriebstemperatur: 70 °C
• Anschluss: Außengewinde, 1 Zoll (25 mm)
• Membranmaterial: Butylkautschuk (IIR)
• Platzierung: Vertikal
• Geeignet für: Geschlossene Heiz- und Kühlsysteme mit Frostschutzmittelzusatz von 25 bis 50 %

Das Reflex SL Ausdehnungsgefäß MAG 180 bietet eine platzsparende Lösung für geschlossene Heiz- und Kühlsysteme mit einem Nennvolumen von 180 Litern und einem Betriebsdruck von bis zu 6 bar. Die langlebige Epoxidharzbeschichtung und die robuste Membran aus Butylkautschuk sorgen für eine zuverlässige Funktion bei Temperaturen bis 70 °C im Dauerbetrieb.
