Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 273mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW 273 mm ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Das Gerät aus Stahl mit Schweißstutzen ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Es dient der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen, um empfindliche Anlagenteile an Hochpunkten zu schützen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Die Kombination aus Luft-, Mikroblasen- und Schlammabscheidung sorgt für eine verbesserte Systemhygiene und schützt empfindliche Komponenten vor Ablagerungen und Luftansammlungen.

Welche Materialien und Bauformen sind verfügbar?

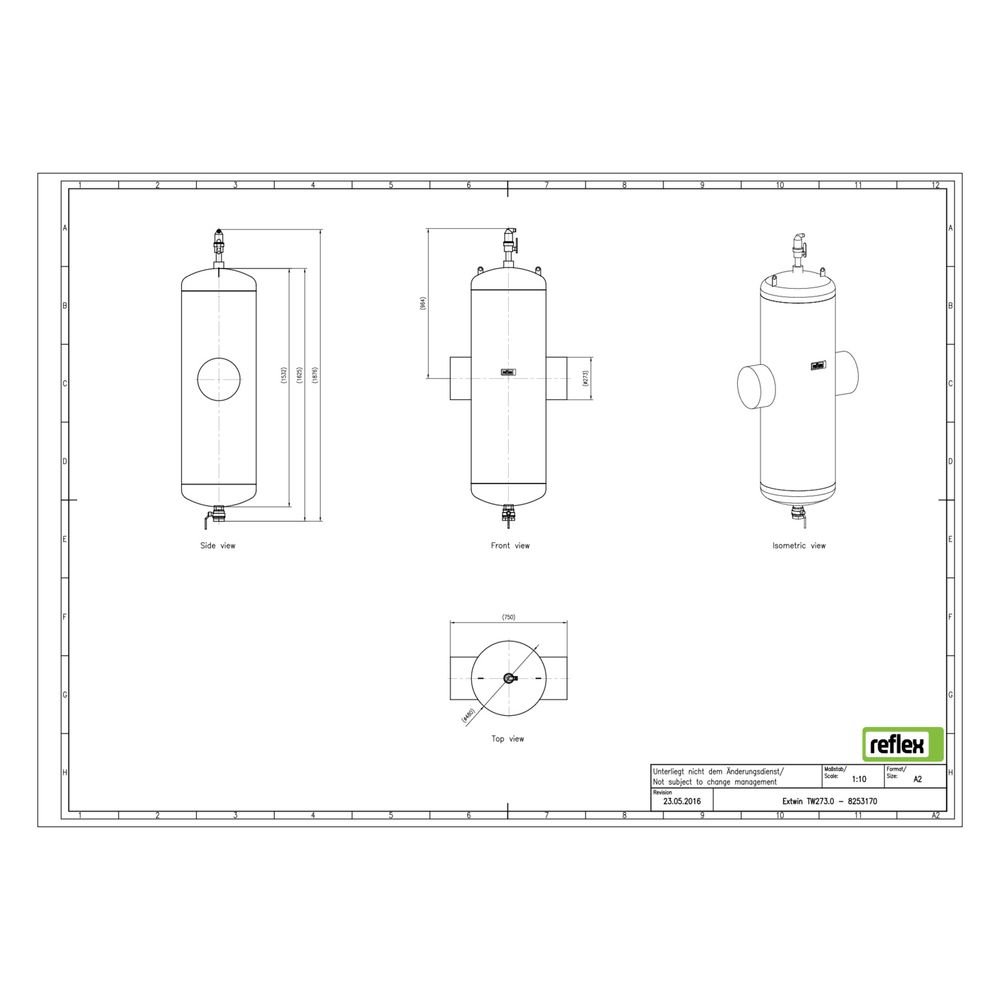

Das Gehäuse des Extwin Schmutzabscheiders besteht aus robustem Stahl. Die Ausführung erfolgt horizontal mit einem Rohraußendurchmesser von 273 mm und einer Baulänge von 750 mm. Der Anschluss erfolgt über Schweißstutzen. Alternativ sind auch Varianten mit Messinggehäuse und Gewinde oder Klemmringanschluss sowie Stahlgehäuse mit Flanschanschluss und Revisionsöffnung erhältlich.

Wie wird die Reinigung und Wartung durchgeführt?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dadurch kann der Schmutzabscheider effizient instand gehalten werden, ohne den Systembetrieb zu beeinträchtigen.

Welche zusätzlichen Funktionen und Erweiterungen bietet der Extwin?

Der Extwin kann optional mit einem Magneteinsatz (Exferro) erweitert werden, der ferromagnetische Partikel aus dem Fluidstrom separiert. Dies erhöht die Reinigungswirkung und schützt das System zusätzlich vor magnetischen Verschmutzungen. Das Gerät arbeitet nach dem Prinzip Vollstrom mit Beruhigung und verfügt über ein magnetisches Funktionsprinzip.

Für welche Anwendungen ist der Extwin Schmutzabscheider geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er unterstützt die Systemhygiene in Heizungs- und Kühlkreisläufen, indem er Luft, Mikroblasen und Schmutzpartikel zuverlässig entfernt.

Technische Daten

• Rohraußendurchmesser: 273 mm
• Baulänge: 750 mm
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Nenndurchmesser: 10 Zoll (250)
• Durchflussleistung: 0,10 bis 288 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 1185,7
• Anschlussart: Schweißstutzen
• Automatischer Entlüfter: integriert, absperrbar mit 3-Wege-Ventil-Unterteil
• Reinigung während des Betriebs: über Entschlammungskugelhahn ohne Betriebsunterbrechung

Der Reflex Extwin Schmutzabscheider TW 273 mm bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50 % unterstützt er die Systemhygiene und schützt empfindliche Anlagenteile durch effiziente Partikel- und Gasabscheidung.
