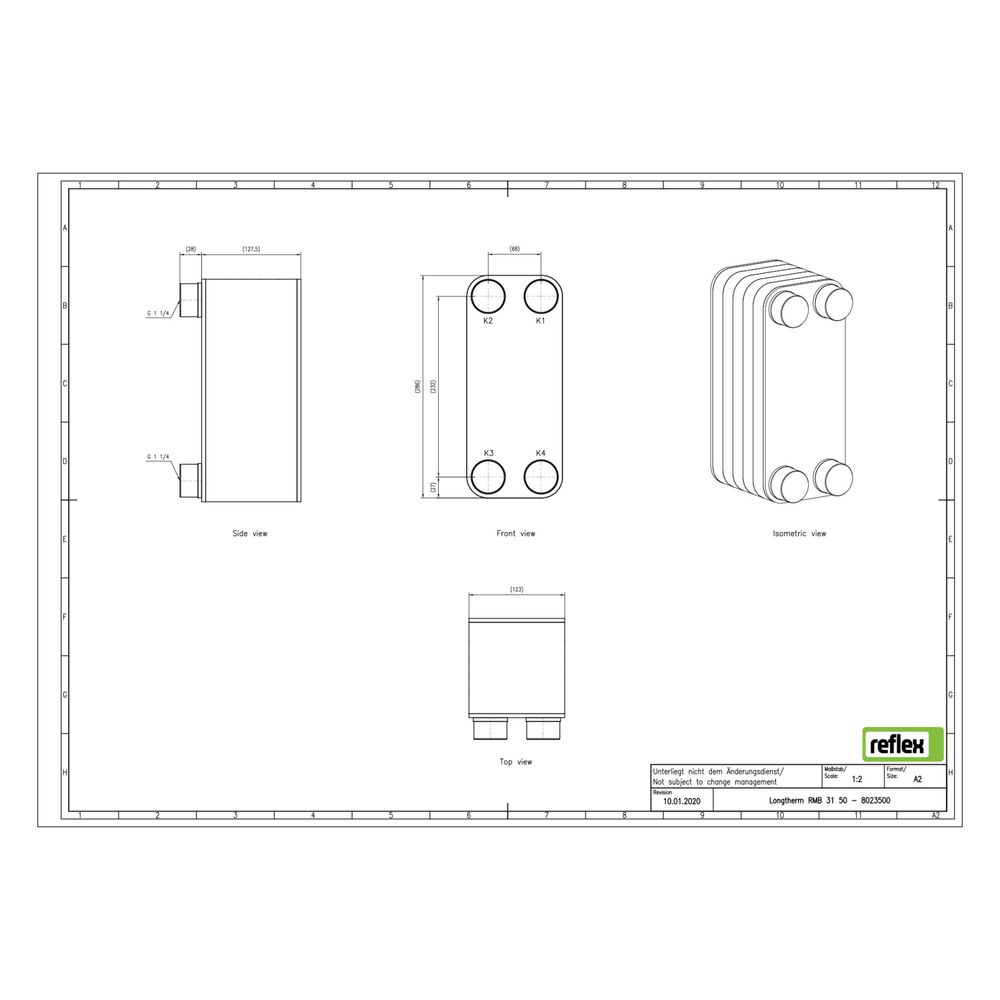

Reflex Longtherm Plattenwärmetauscher RMB-31-50, gelötet, 50 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-50 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl mit 50 Platten und einem primären Außengewindeanschluss von G 1 1/4 Zoll. Er ist für den Einsatz bei hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich für Heizungs- und Kühlkreisläufe, die eine zuverlässige und stabile Wärmeübertragung erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher konstruiert?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Dieses spezielle Lötverfahren sorgt für eine dauerhafte Verbindung und hohe Stabilität. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die kompakte Bauweise ermöglicht eine effiziente Wärmeübertragung.
Welche Funktionen erfüllen die Strömungskanäle?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und passt sich unterschiedlichen hydraulischen Anforderungen an.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung ermöglichen eine hohe Belastbarkeit und Langlebigkeit unter anspruchsvollen Bedingungen.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-31-50?
Der Wärmetauscher verfügt über einen primären Anschluss mit Außengewinde in der Größe G 1 1/4 Zoll (32 mm). Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für die Anbringung einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 286 mm
- Bautiefe: 128 mm
- Baulänge: 123 mm
- Nenndurchmesser primär: G 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-31-50 überzeugt durch seine robuste Konstruktion aus Edelstahl mit Kupferlot und seine Eignung für hohe Temperaturen und Drücke. Mit 50 Platten und einem G 1 1/4 Zoll Außengewindeanschluss bietet er eine zuverlässige und effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8023500 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8023500 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 128,00 |
| EAN-13 | 4036705205125 |
| Geeignet für Dämmschale | ja |
| Gewicht | 7,5 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
