Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-21-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine effiziente Wärmeübertragung erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungswiderstände und thermisch wirksame Längen bieten. Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Konstruktion optimiert die Wärmeübertragung bei verschiedenen Betriebsbedingungen.
Welche Materialien und Dichtungen werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist aus Kupfer gefertigt. Die Dichtungen sind aus klebefreiem NBR-Butyl, was eine zuverlässige Abdichtung sicherstellt. Der Rahmen besteht aus Kohlenstoffstahl. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden, um den Anforderungen verschiedener Medien gerecht zu werden.
Welche technischen Zulassungen und Leistungsmerkmale besitzt der Wärmetauscher?

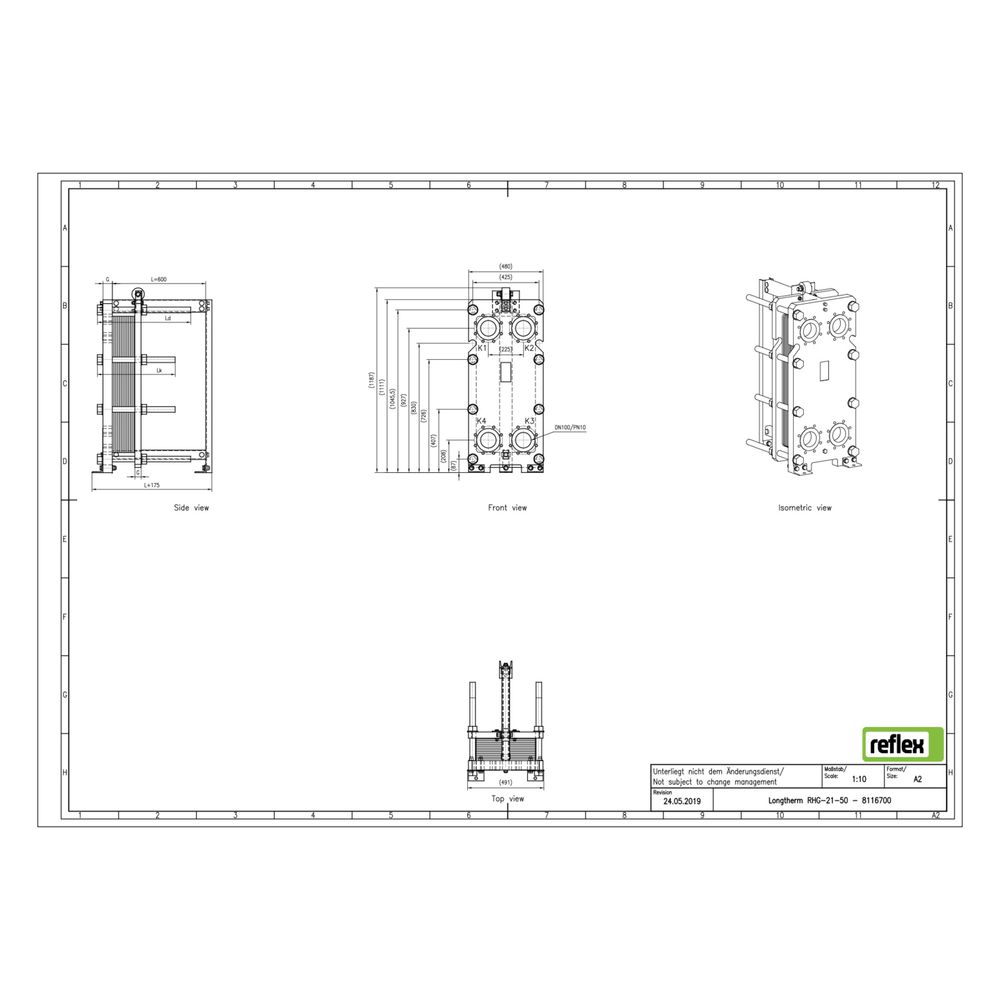

Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 im Primärkreislauf. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 225 mm.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
- Rahmenmaterial: Kohlenstoffstahl
Der Reflex Longtherm Plattenwärmetauscher RHG-21-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen mit einer Leistung über 1 MW.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8116700 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8116700 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705193316 |
| Geeignet für Dämmschale | nein |
| Gewicht | 376 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
