Beschreibung
Reflex Longtherm Plattenwärmetauscher RHG-19-120, geschraubt, 120 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-120 ist ein geschraubter Wärmetauscher mit 120 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Plattenoberflächen sind mit Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Dichtungen bestehen aus klebefreiem NBR-Butyl, was eine einfache Wartung ermöglicht.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Er ist für den Einsatz mit zwei getrennten Wasserkreisläufen konzipiert und verfügt über einen Nenndurchmesser von DN 60. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 1158 mm in der Tiefe.
Wie flexibel ist die Konfiguration des Wärmetauschers?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell angepasst werden. Die geschraubte Bauweise ermöglicht eine einfache Erweiterung durch zusätzliche Plattenpakete, was die Leistung des Wärmetauschers erhöht. Diese Flexibilität macht den Longtherm besonders geeignet für anspruchsvolle Anwendungen mit variierenden Anforderungen.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60

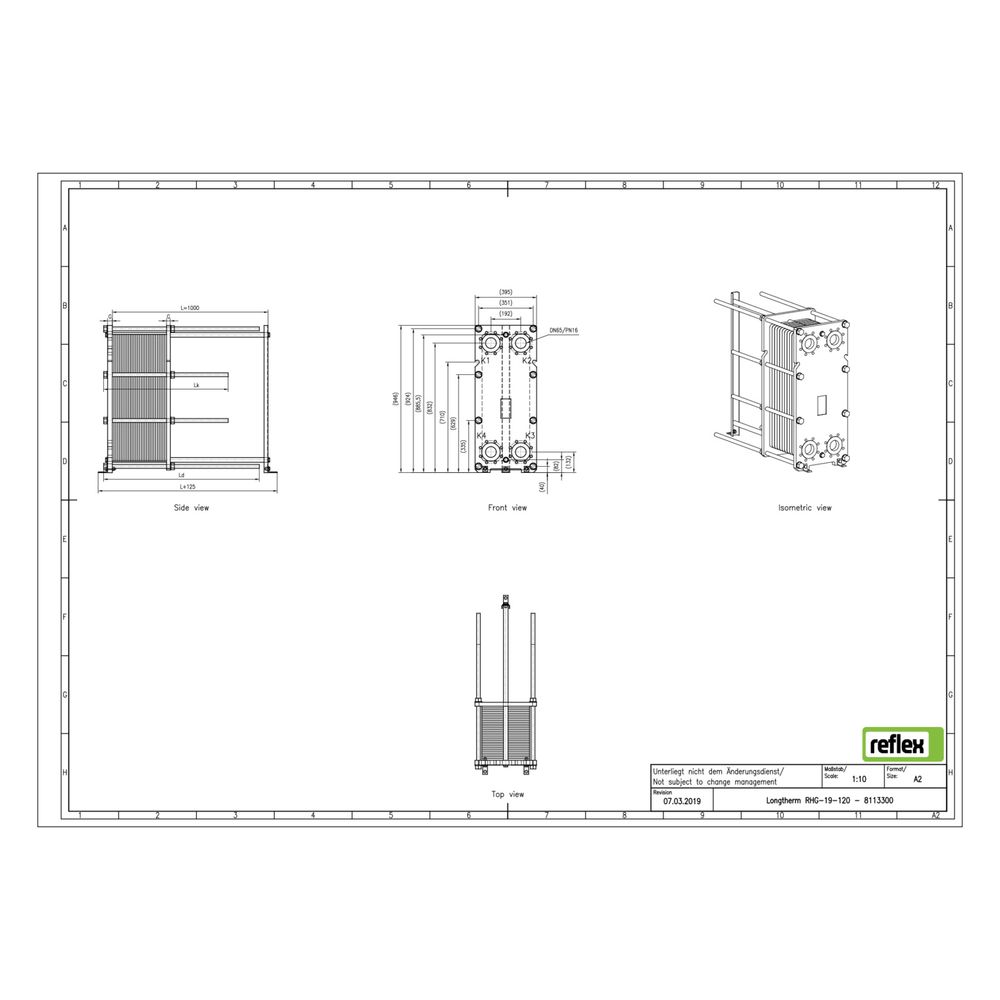

- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Mittenabstand Anschlüsse: 192 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-19-120 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der flexiblen Erweiterbarkeit und dem maximalen Arbeitsdruck von 16 bar ist er eine zuverlässige Lösung für industrielle Wärmeübertragungsprozesse.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113300 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8113300 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705179457 |
| Geeignet für Dämmschale | nein |
| Gewicht | 383 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
