Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-2-220, gelötet, 220 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-220 ist ein gelöteter, zweigängiger Wärmetauscher mit 220 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Heizungs- und Klimatechnik. Die robuste Bauweise mit Kupferlotverbindung sorgt für hohe Stabilität und Langlebigkeit, ideal für den Einsatz in industriellen und gewerblichen Anlagen.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

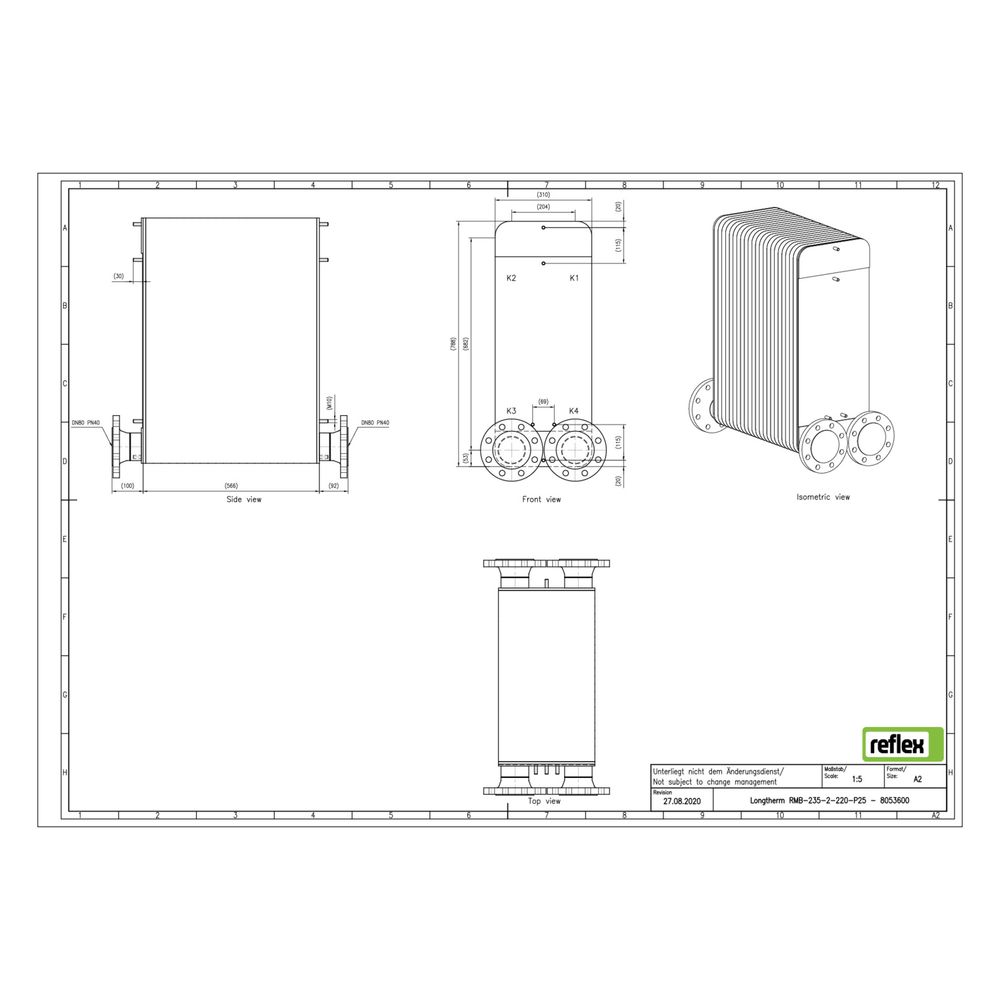

Welche Anschlussarten und Maße hat der Wärmetauscher?
Der Longtherm RMB-235-2-220 ist mit DIN-Flanschanschlüssen ausgestattet und hat einen Nenndurchmesser von DN 80. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 551 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für maximale Arbeitsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung ohne Dämmschale ist für den Einbau in Anlagen vorgesehen, bei denen eine Dämmschale optional ergänzt werden kann.
Welche Vorteile bietet das Lötverfahren bei diesem Wärmetauscher?
Das spezielle Vakuum-Lötverfahren mit Kupferlot sorgt für eine dauerhafte und stabile Verbindung der Edelstahlplatten. Dadurch kann der Wärmetauscher hohen Temperaturen und Betriebsdrücken standhalten. Die gelötete Bauweise ermöglicht eine kompakte und robuste Konstruktion, die für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen geeignet ist.
Technische Daten
- Anzahl der Platten: 220
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 551 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-220 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl mit Kupferlotverbindung. Mit 220 Platten, einem Nenndurchmesser von DN 80 und einer maximalen Betriebsdruckfestigkeit von 25 bar ist er für hohe Temperaturen bis 230 °C geeignet. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlanlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8053600 |
| Hersteller | Reflex |
| Anzahl der Platten | 220,00 |
| Artikelnummer | REFLEX-8053600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 551,00 |
| EAN-13 | 4036705219818 |
| Geeignet für Dämmschale | ja |
| Gewicht | 244,19 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
