Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-30, gelötet, 30 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-30 ist ein gelöteter, eingängiger Wärmetauscher mit 30 Edelstahlplatten und einem primären Anschluss mit Gewinde G 2 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar gefordert sind. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten und eine hohe thermische Effizienz.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.

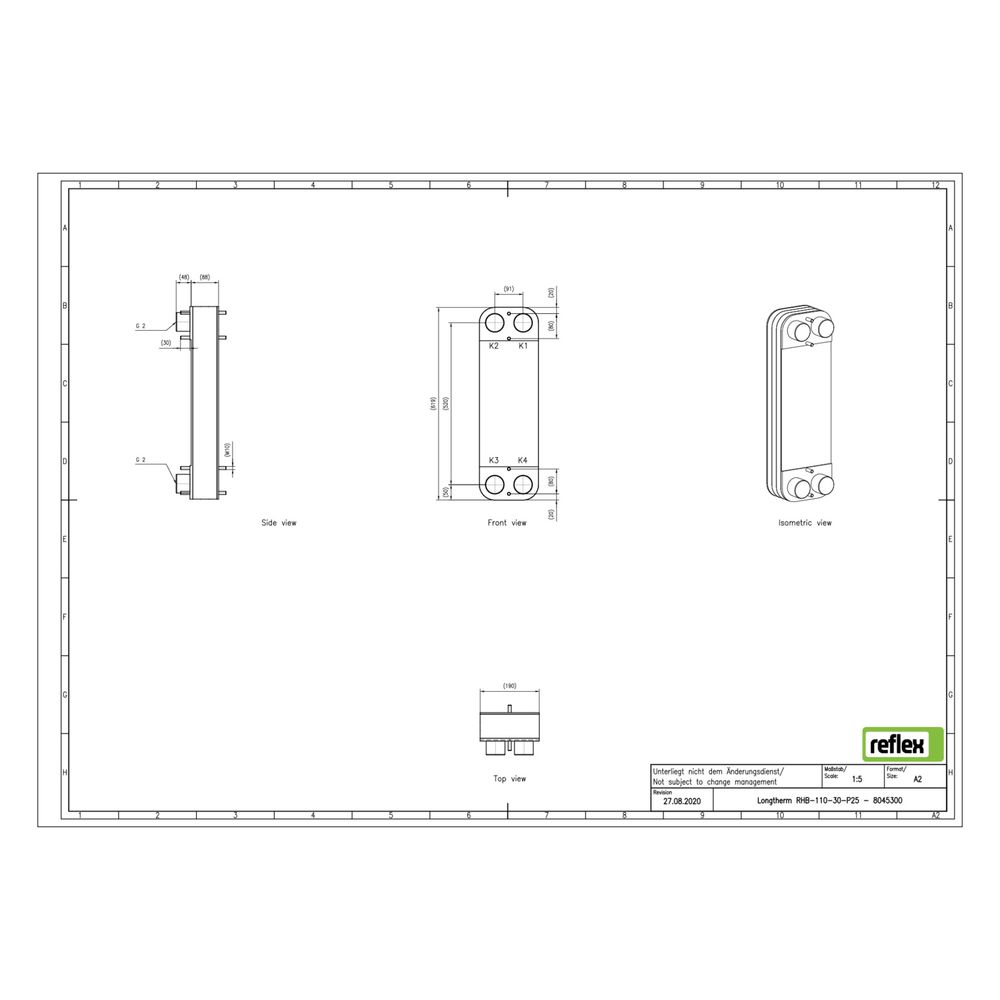

Welche Anschlussarten und Maße sind verfügbar?
Der RHB-110-30 ist mit einem primären Anschluss als Rohrende mit Gewinde G 2 Zoll (50 mm Nenndurchmesser) ausgestattet. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 90 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Der Wärmetauscher ist für den Einbau einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Rohrende, Gewinde G 2 Zoll (50 mm)
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 90 mm
- Mittenabstand Anschlüsse: 91 mm
- Dämmschale: geeignet, nicht enthalten
Der Reflex Longtherm Plattenwärmetauscher RHB-110-30 überzeugt durch seine robuste Bauweise mit 30 gelöteten Edelstahlplatten und Kupferlotverbindung. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar ausgelegt und bietet mit seinem G 2 Zoll Anschluss eine flexible Einbindung in Heizungs- und Kühlkreisläufe. Die kompakte Bauform und die Möglichkeit zur Dämmung machen ihn zu einer effizienten Lösung für anspruchsvolle Wärmeübertragungsaufgaben.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045300 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8045300 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 90,00 |
| EAN-13 | 4036705219009 |
| Geeignet für Dämmschale | ja |
| Gewicht | 28,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
