Reflex Longtherm Plattenwärmetauscher RMB-34-2-30, gelötet, 30 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem Gewindeanschluss G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe Stabilität und dauerhafte Verbindung der Platten.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Er erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Gewindeanschluss G 3/4 Zoll ermöglicht eine flexible Einbindung in verschiedene Anlagen.
Wie sind die Abmessungen und Anschlüsse des Wärmetauschers?

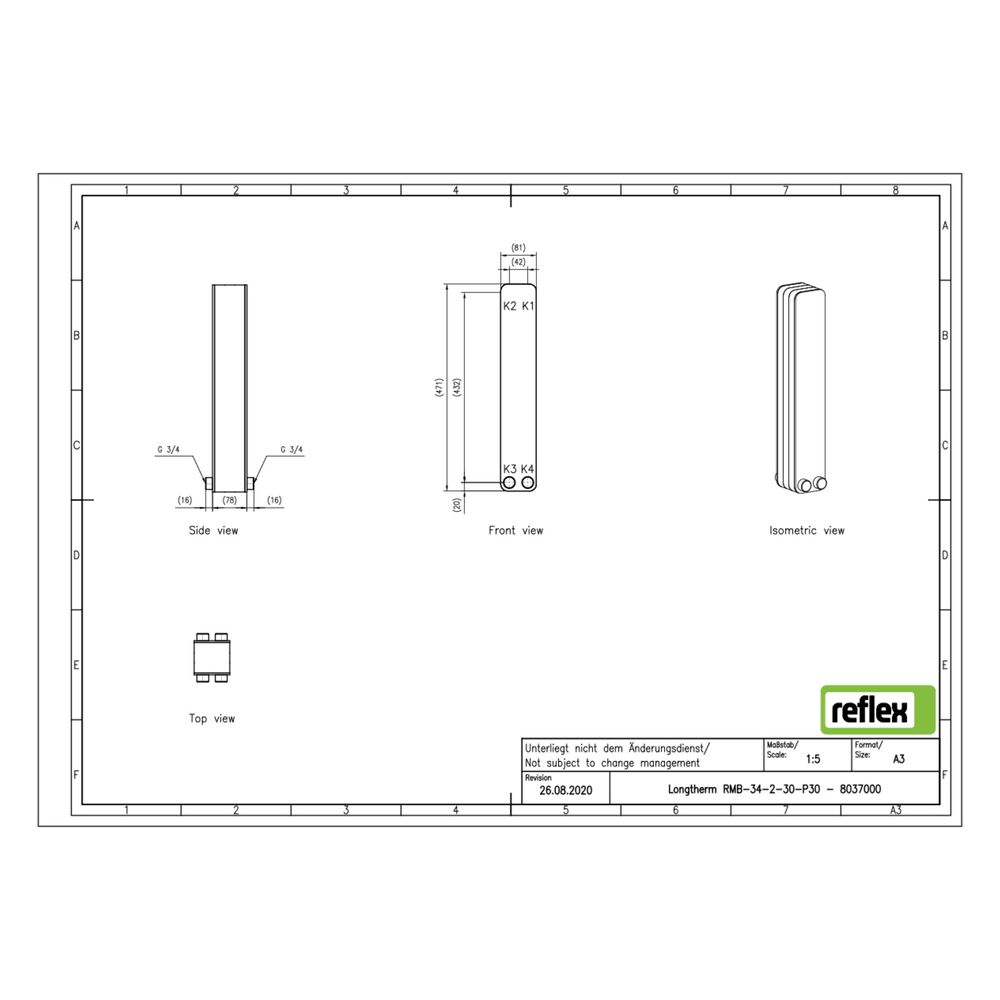

Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 78 mm. Der primäre Anschluss erfolgt als Rohrende mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 471 mm
- Baulänge: 81 mm
- Bautiefe: 78 mm
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Gewinde G 3/4 Zoll
- Mittenabstand Anschlüsse: 42 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-34-2-30 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion ist er für anspruchsvolle Anwendungen geeignet und ermöglicht eine zuverlässige Leistung bei 30 Platten und einem Betriebsdruck von bis zu 30 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8037000 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8037000 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 78,00 |
| EAN-13 | 4036705218163 |
| Geeignet für Dämmschale | ja |
| Gewicht | 9,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
