Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-2-130, gelötet, 130 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-130 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 130 Platten und einem Außengewindeanschluss G 1 1/4". Er ist für den Einsatz in Heizungs-, Klima- und Warmwasseranlagen geeignet und kann Temperaturen bis 230 °C sowie Betriebsdrücke bis zu 30 bar standhalten.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und höherem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringerem Durchflusswiderstand.
Welche Vorteile bietet das spezielle Lötverfahren?
Das Vakuum-Lötverfahren mit Kupferlot sorgt für eine stabile und dauerhafte Verbindung der Platten. Dadurch hält der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar zuverlässig stand. Der Werkstoff Edelstahl (1.4404) trägt zur Korrosionsbeständigkeit und Langlebigkeit bei.
Welche Anschlussmöglichkeiten und Maße hat der Plattenwärmetauscher?

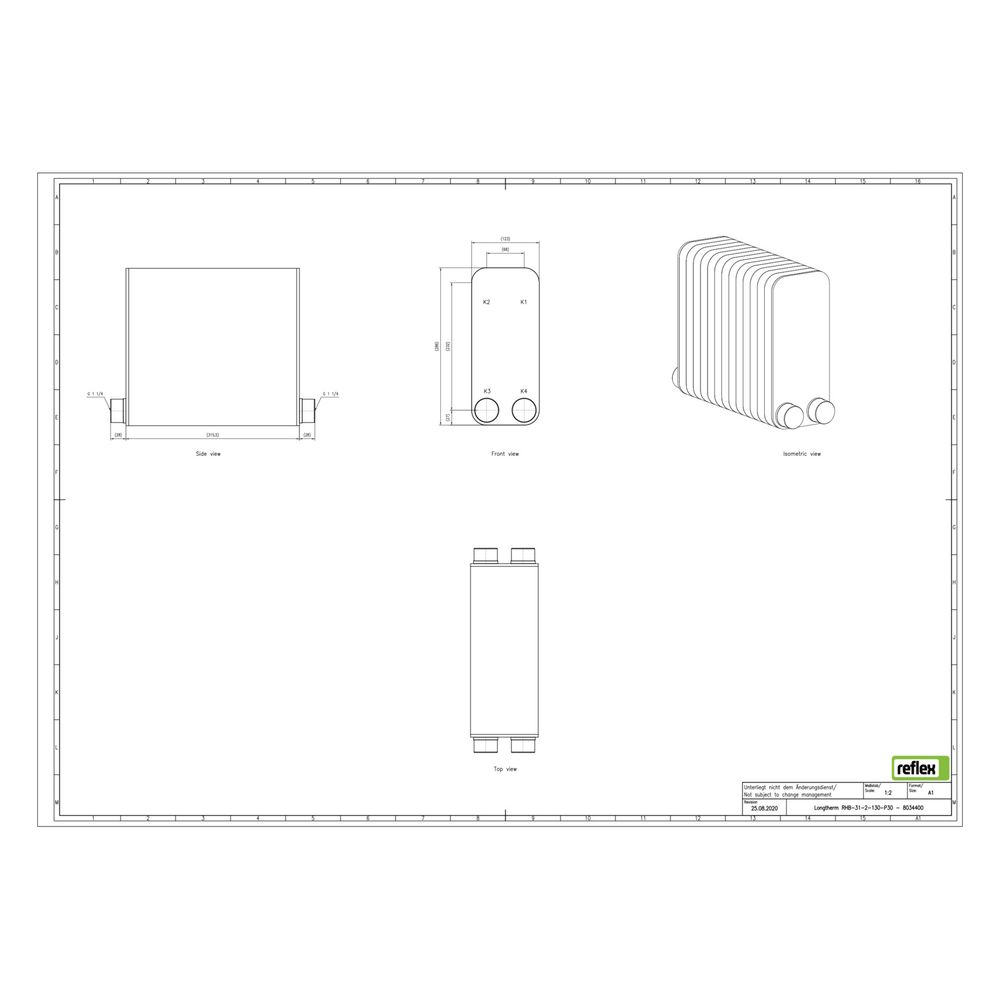

Der Reflex Longtherm RHB-31-2-130 verfügt über einen primären Außengewindeanschluss G 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 316 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Eine seitliche Anschlussmöglichkeit ist nicht vorhanden. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 316 mm
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Außengewinde G 1 1/4"
- Zweigängig: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-2-130 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs-, Klima- und Warmwasseranlagen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauform und die Möglichkeit zur Dämmung machen ihn vielseitig einsetzbar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8034400 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8034400 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 316,00 |
| EAN-13 | 4036705217654 |
| Geeignet für Dämmschale | ja |
| Gewicht | 21,65 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
